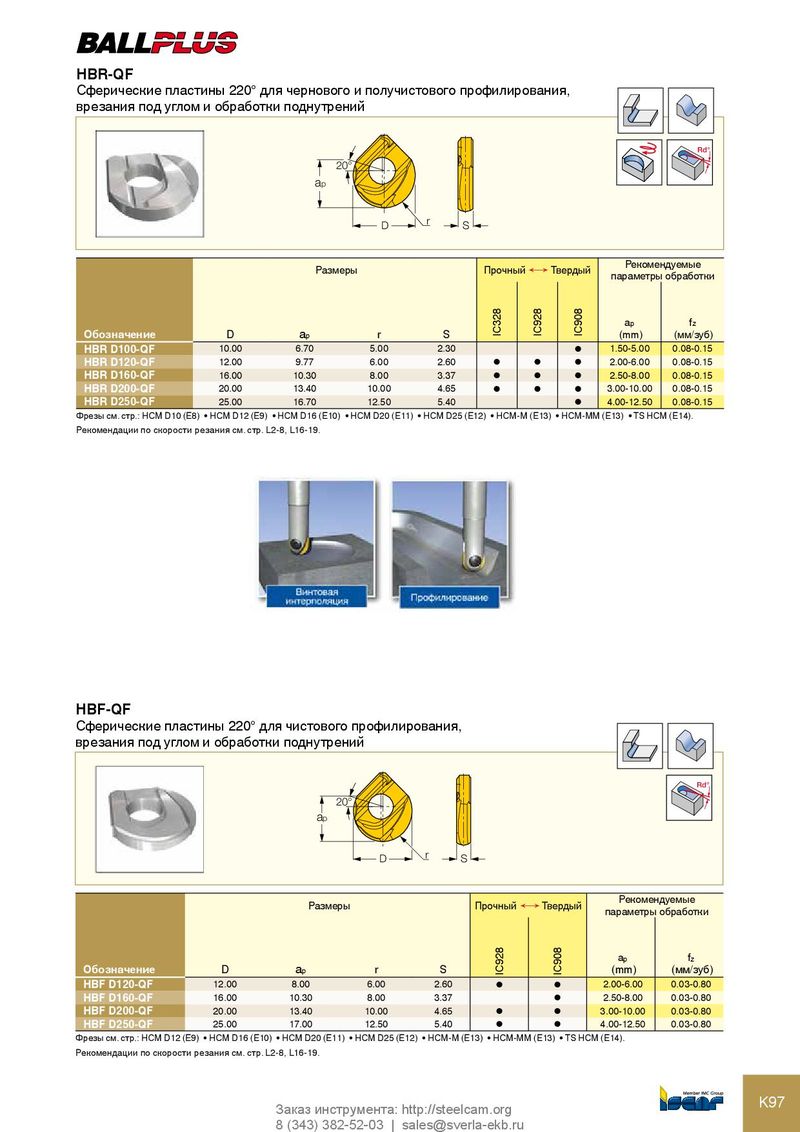

HBR-QF
Сферические пластины 220° для чернового и получистового профилирования,
врезания под углом и обработки поднутрений
| ap 20° D | r S | Rd° | ||||||
| Размеры | Прочны | йÖТ | вердый | Рекоме параметры | ндуемые обработки | |||
| Обозначение | D | ap r | S | IC328 | IC928 | IC908 | ap (mm) | fz (мм/зуб) |
| HBR D100-QF | 10.00 | 6.70 5.00 | 2.30 | l | 1.50-5.00 | 0.08-0.15 | ||
| HBR D120-QF | 12.00 | 9.77 6.00 | 2.60 | l | l | l | 2.00-6.00 | 0.08-0.15 |
| HBR D160-QF | 16.00 | 10.30 8.00 | 3.37 | l | l | l | 2.50-8.00 | 0.08-0.15 |
| HBR D200-QF | 20.00 | 13.40 10.00 | 4.65 | l | l | l | 3.00-10.00 | 0.08-0.15 |
| HBR D250-QF | 25.00 | 16.70 12.50 | 5.40 | l | 4.00-12.50 | 0.08-0.15 |
Фрезы см. стр.: HCM D10 (E8) • HCM D12 (E9) • HCM D16 (E10) • HCM D20 (E11) • HCM D25 (E12) • HCM-M (E13) • HCM-MM (E13) • TS HCM (E14). Рекомендации по скорости резания см. стр. L2-8, L16-19.
HBF-QF
Сферические пластины 220° для чистового профилирования,
врезания под углом и обработки поднутрений
20°
ap
Размеры
Rd°
D r S
Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | D | a p | r | S | (mm) | (мм/зуб) | ||
| HBF D120-QF | 12.00 | 8.00 | 6.00 | 2.60 | l | l | 2.00-6.00 | 0.03-0.80 |
| HBF D160-QF | 16.00 | 10.30 | 8.00 | 3.37 | l | 2.50-8.00 | 0.03-0.80 | |
| HBF D200-QF | 20.00 | 13.40 | 10.00 | 4.65 | 3.00-10.00 | 0.03-0.80 | ||
| l | l | |||||||
| HBF D250-QF | 25.00 | 17.00 | 12.50 | 5.40 | 4.00-12.50 | 0.03-0.80 |
l l Фрезы см. стр.: HCM D12 (E9) • HCM D16 (E10) • HCM D20 (E11) • HCM D25 (E12) • HCM-M (E13) • HCM-MM (E13) • TS HCM (E14). Рекомендации по скорости резания см. стр. L2-8, L16-19.
