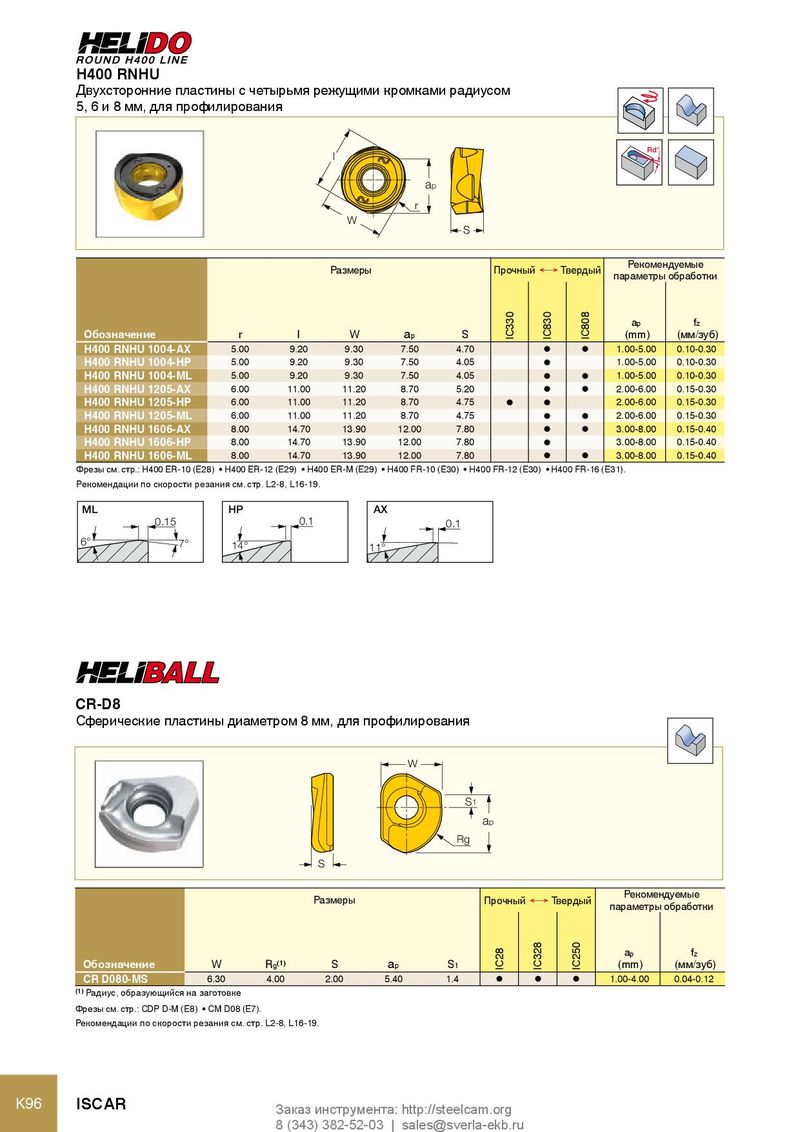

H400 RNHU
Двухсторонние пластины с четырьмя режущими кромками радиусом
5, 6 и 8 мм, для профилирования

Rd°
l
ap
r
W
S

Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC330

IC830

IC808
ap fz
Обозначение r l W ap S (mm) (мм/зуб)
H400 RNHU 1004-AX 5.00 9.20 9.30 7.50 4.70 l l 1.00-5.00 0.10-0.30
H400 RNHU 1004-HP 5.00 9.20 9.30 7.50 4.05 l 1.00-5.00 0.10-0.30
H400 RNHU 1004-ML 5.00 9.20 9.30 7.50 4.05 l l 1.00-5.00 0.10-0.30
H400 RNHU 1205-AX 6.00 11.00 11.20 8.70 5.20 l l 2.00-6.00 0.15-0.30
H400 RNHU 1205-HP 6.00 11.00 11.20 8.70 4.75 l l 2.00-6.00 0.15-0.30
H400 RNHU 1205-ML 6.00 11.00 11.20 8.70 4.75 l l 2.00-6.00 0.15-0.30
H400 RNHU 1606-AX 8.00 14.70 13.90 12.00 7.80 l l 3.00-8.00 0.15-0.40
H400 RNHU 1606-HP 8.00 14.70 13.90 12.00 7.80 l 3.00-8.00 0.15-0.40
H400 RNHU 1606-ML 8.00 14.70 13.90 12.00 7.80 l l 3.00-8.00 0.15-0.40
Фрезы см. стр.: H400 ER‑10 (E28) • H400 ER‑12 (E29) • H400 ER‑M (E29) • H400 FR‑10 (E30) • H400 FR‑12 (E30) • H400 FR‑16 (E31).
Рекомендации по скорости резания см. стр. L2-8, L16-19.

ML HP AX
0.15 0.1 0.1
6° 7° 14° 11°


CR-D8
Сферические пластины диаметром 8 мм, для профилирования

W

S1
ap
Rg
S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC328

IC250


ap fz
IC28


Обозначение W Rg(1) S ap S1 (mm) (мм/зуб)
CR D080-MS 6.30 4.00 2.00 5.40 1.4 l l l 1.00-4.00 0.04-0.12
(1) Радиус, образующийся на заготовке

Фрезы см. стр.: CDP D‑M (E8) • CM D08 (E7).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
