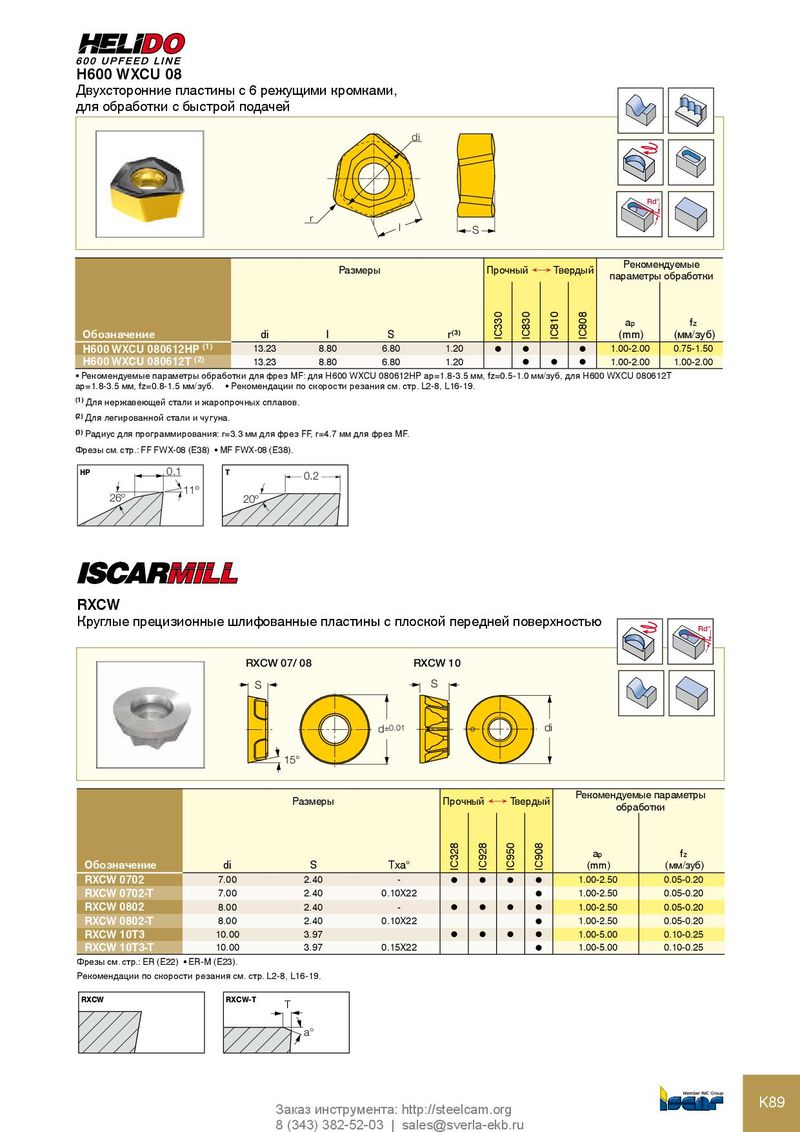

H600 WXCU 08
Двухсторонние пластины с 6 режущими кромками,
для обработки с быстрой подачей
di
Rd°
r
l S
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | di | l | S | r(3) | (mm) | (мм/зуб) | ||||
| H600 WXCU 080612HP (1) | 13.23 | 8.80 | 6.80 | 1.20 | l | l | l | 1.00-2.00 | 0.75-1.50 | |
| H600 WXCU 080612T (2) | 13.23 | 8.80 | 6.80 | 1.20 | 1.00-2.00 | 1.00-2.00 | ||||
| l | l | l |
- Рекомендуемые параметры обработки для фрез MF: для H600 WXCU 080612HP ap=1.8-3.5 мм, fz=0.5-1.0 мм/зуб, для H600 WXCU 080612T
ap=1.8-3.5 мм, fz=0.8-1.5 мм/зуб. Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Для нержавеющей стали и жаропрочных сплавов. (2) Для легированной стали и чугуна. (3) Радиус для программирования: r=3.3 мм для фрез FF, r=4.7 мм для фрез MF. Фрезы см. стр.: FF FWX-08 (E38) MF FWX-08 (E38).
HP 0.1 T 0.2
11º 26º 20º
RXCW
Круглые прецизионные шлифованные пластины с плоской передней поверхностью
Rd° RXCW 07/ 08 RXCW 10 S S
d±0.01 di 15° Рекомендуемые параметры Размеры Прочный Ö Твердый обработки
ap fz
| Обозначение | di | S | Txa° | (mm) | (мм/зуб) | |||||
| RXCW 0702 | 7.00 | 2.40 | - | l | l | l | l | 1.00-2.50 | 0.05-0.20 | |
| RXCW 0702-T | 7.00 | 2.40 | 0.10X22 | l | 1.00-2.50 | 0.05-0.20 | ||||
| RXCW 0802 | 8.00 | 2.40 | - | l | l | l | l | 1.00-2.50 | 0.05-0.20 | |
| RXCW 0802-T | 8.00 | 2.40 | 0.10X22 | 1.00-2.50 | 0.05-0.20 | |||||
| l | ||||||||||
| RXCW 10T3 | 10.00 | 3.97 | l | l | l | l | 1.00-5.00 | 0.10-0.25 | ||
| RXCW 10T3-T | 10.00 | 3.97 | 0.15X22 | l | 1.00-5.00 | 0.10-0.25 | ||||
| Фрезы см. стр.: ER (E22) • ER-M (E23). | ||||||||||
| Рекомендации по скорости резания см. стр. L2-8, L16-19. | ||||||||||
| RXCW | RXCW-T | T |
a°
