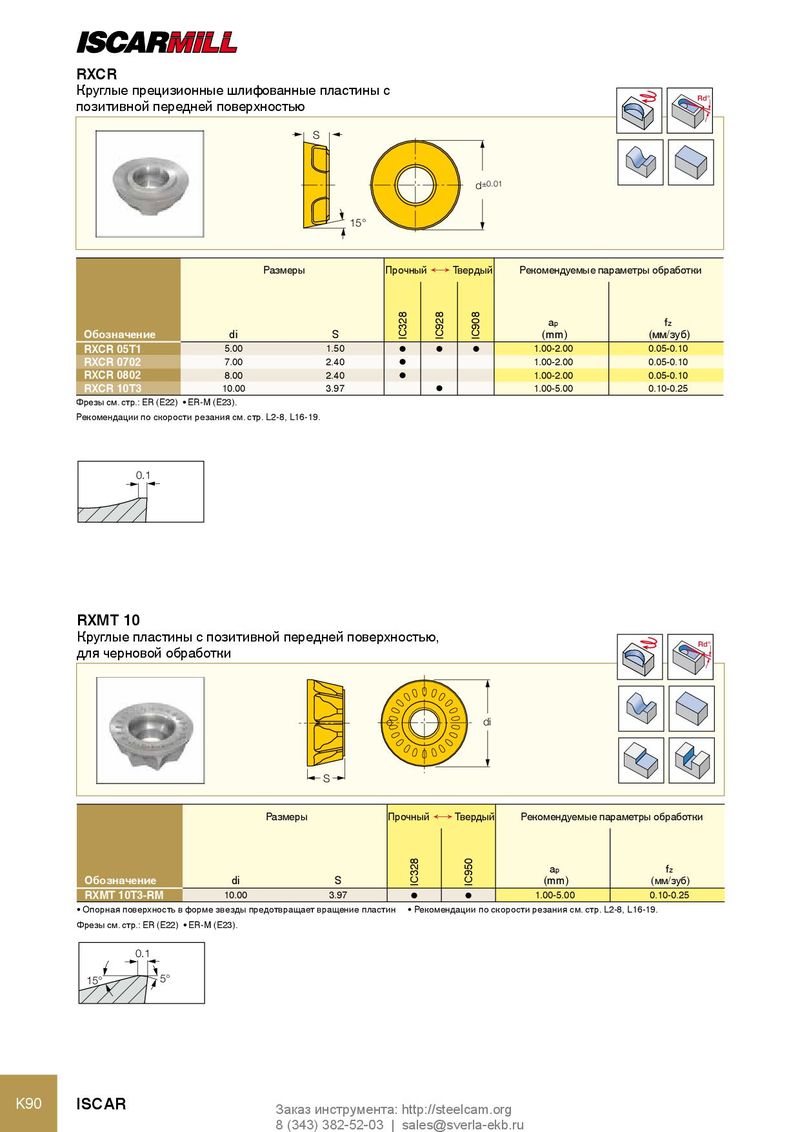

RXCR
Круглые прецизионные шлифованные пластины с
позитивной передней поверхностью Rd° S
d±0.01
15°
Размеры Прочный Ö Твердый Рекомендуемые параметры обработки
ap fz
| Обозначение | di | S | (mm) | (мм/зуб) | ||
| RXCR 05T1 | 5.00 | 1.50 | l | l | l 1.00-2.00 | 0.05-0.10 |
| RXCR 0702 | 7.00 | 2.40 | 1.00-2.00 | 0.05-0.10 | ||
| l | ||||||
| RXCR 0802 | 8.00 | 2.40 | 1.00-2.00 | 0.05-0.10 | ||
| l | ||||||
| RXCR 10T3 | 10.00 | 3.97 | l | 1.00-5.00 | 0.10-0.25 |
Фрезы см. стр.: ER (E22) ER-M (E23). Рекомендации по скорости резания см. стр. L2-8, L16-19.
0.1
RXMT 10
Круглые пластины с позитивной передней поверхностью, для черновой обработки Rd°
di
S
Размеры Прочный Ö Твердый Рекомендуемые параметры обработки
ap fz
| Обозначение | di | S | (mm) | (мм/зуб) |
| RXMT 10T3-RM | 10.00 | 3.97 | 1.00-5.00 | 0.10-0.25 |
l l
- Опорная поверхность в форме звезды предотвращает вращение пластин
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: ER (E22) ER-M (E23). 0.1 15° 5°
