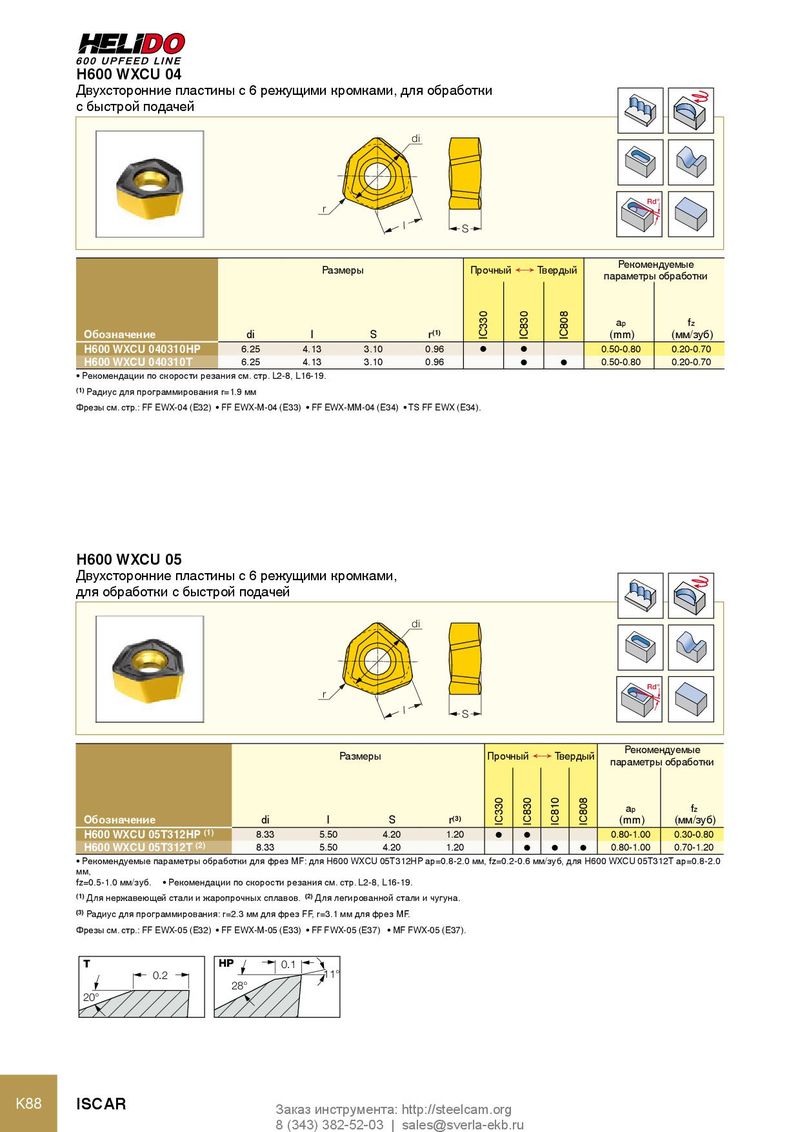

H600 WXCU 04
Двухсторонние пластины с 6 режущими кромками, для обработки
с быстрой подачей
di
r Rd° l S
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | di | l | S | r(1) | (mm) | (мм/зуб) | |||
| H600 WXCU 040310HP | 6.25 | 4.13 | 3.10 | 0.96 | l | l | 0.50-0.80 | 0.20-0.70 | |
| H600 WXCU 040310T | 6.25 | 4.13 | 3.10 | 0.96 | l | l | 0.50-0.80 | 0.20-0.70 |
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Радиус для программирования r=1.9 мм Фрезы см. стр.: FF EWX-04 (E32) FF EWX-M-04 (E33) FF EWX-MM-04 (E34) TS FF EWX (E34).
H600 WXCU 05
Двухсторонние пластины с 6 режущими кромками,
для обработки с быстрой подачей
di
r Rd° l S
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | di | l | S | r(3) | (mm) | (мм/зуб) | ||||
| H600 WXCU 05T312HP (1) | 8.33 | 5.50 | 4.20 | 1.20 | l | l | 0.80-1.00 | 0.30-0.80 | ||
| H600 WXCU 05T312T (2) | 8.33 | 5.50 | 4.20 | 1.20 | l | l | l | 0.80-1.00 | 0.70-1.20 |
- Рекомендуемые параметры обработки для фрез MF: для H600 WXCU 05T312HP ap=0.8-2.0 мм, fz=0.2-0.6 мм/зуб, для H600 WXCU 05T312T ap=0.8-2.0
мм, fz=0.5-1.0 мм/зуб. Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Для нержавеющей стали и жаропрочных сплавов. (2) Для легированной стали и чугуна. (3) Радиус для программирования: r=2.3 мм для фрез FF, r=3.1 мм для фрез MF. Фрезы см. стр.: FF EWX-05 (E32) FF EWX-M-05 (E33) FF FWX-05 (E37) MF FWX-05 (E37).
T HP 0.1
0.2 11° 28° 20°
