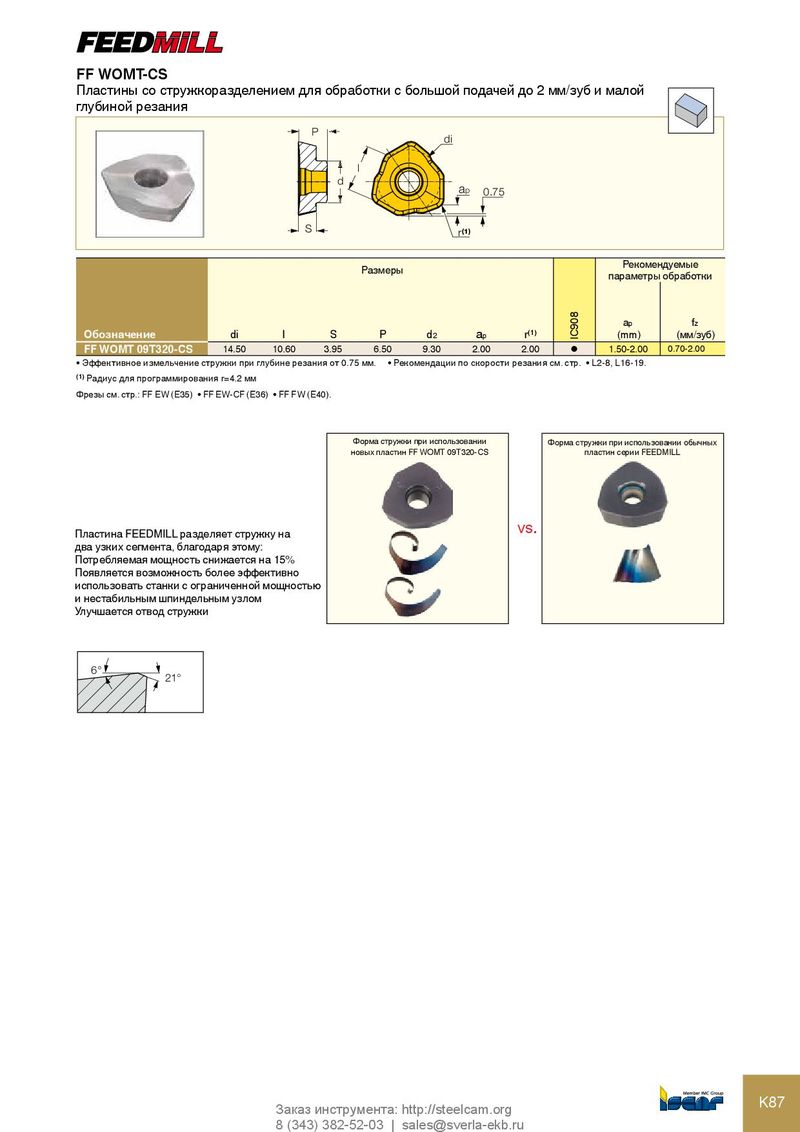

FF WOMT-CS
Пластины со стружкоразделением для обработки с большой подачей до 2 мм/зуб и малой
глубиной резания
P di l d a p 0.75
S r (1) Размеры Рекомендуемые параметры обработки
a p fz
| Обозначение | di | l | S | P | d2 | ap | r(1) | (mm) | (мм/зуб) | |
| FF WOMT 09T320-CS | 14.50 | 10.60 | 3.95 | 6.50 | 9.30 | 2.00 | 2.00 | l | 1.50-2.00 | 0.70-2.00 |
- Эффективное измельчение стружки при глубине резания от 0.75 мм.
- Рекомендации по скорости резания см. стр.
- L2-8, L16-19.
(1) Радиус для программирования r=4.2 мм Фрезы см. стр.: FF EW (E35) FF EW-CF (E36) FF FW (E40).
Пластина FEEDMILL разделяет стружку на два узких сегмента, благодаря этому: Потребляемая мощность снижается на 15% Появляется возможность более эффективно использовать станки с ограниченной мощностью и нестабильным шпиндельным узлом Улучшается отвод стружки
Форма стружки при использовании Форма стружки при использовании обычных новых пластин FF WOMT 09T320-CS пластин серии FEEDMILL
vs.
6° 21°
