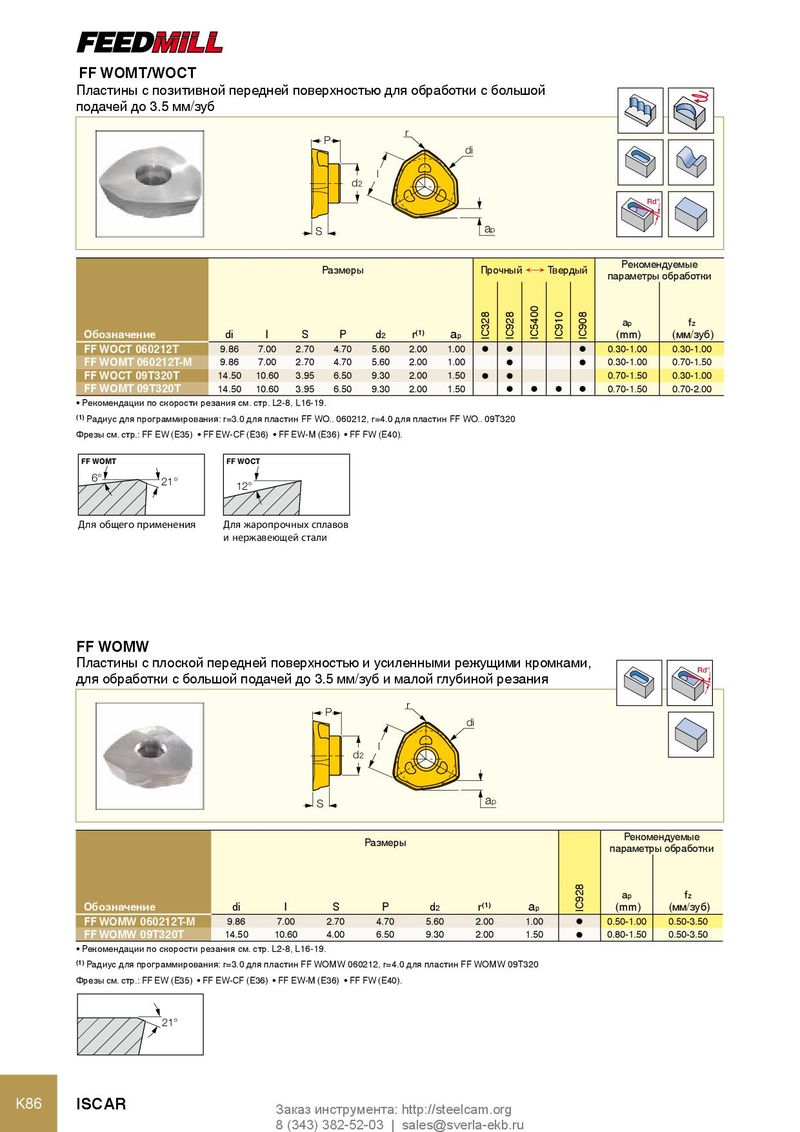

FF WOMT/WOCT
Пластины с позитивной передней поверхностью для обработки с большой
подачей до 3.5 мм/зуб
r
P
di
l
d2
Rd°

S ap
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC5400
IC328
IC928

IC910
IC908
ap fz
Обозначение di l S P d2 r(1) ap (mm) (мм/зуб)
FF WOCT 060212T 9.86 7.00 2.70 4.70 5.60 2.00 1.00 l l l 0.30-1.00 0.30-1.00
FF WOMT 060212T-M 9.86 7.00 2.70 4.70 5.60 2.00 1.00 l l 0.30-1.00 0.70-1.50
FF WOCT 09T320T 14.50 10.60 3.95 6.50 9.30 2.00 1.50 l l 0.70-1.50 0.30-1.00
FF WOMT 09T320T 14.50 10.60 3.95 6.50 9.30 2.00 1.50 l l l l 0.70-1.50 0.70-2.00
• Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Радиус для программирования: r=3.0 для пластин FF WO.. 060212, r=4.0 для пластин FF WO.. 09T320

Фрезы см. стр.: FF EW (E35) • FF EW‑CF (E36) • FF EW‑M (E36) • FF FW (E40).
FF WOMT FF WOCT
6° 21° 12°

Для общего применения Для жаропрочных сплавов
и нержавеющей стали


FF WOMW
Пластины с плоской передней поверхностью и усиленными режущими кромками, Rd°
для обработки с большой подачей до 3.5 мм/зуб и малой глубиной резания
r
P
di
l
d2

S ap
Рекомендуемые
Размеры
параметры обработки
IC928


ap fz
Обозначение di l S P d2 r(1) ap (mm) (мм/зуб)
FF WOMW 060212T-M 9.86 7.00 2.70 4.70 5.60 2.00 1.00 l 0.50-1.00 0.50-3.50
FF WOMW 09T320T 14.50 10.60 4.00 6.50 9.30 2.00 1.50 l 0.80-1.50 0.50-3.50
• Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Радиус для программирования: r=3.0 для пластин FF WOMW 060212, r=4.0 для пластин FF WOMW 09T320

Фрезы см. стр.: FF EW (E35) • FF EW‑CF (E36) • FF EW‑M (E36) • FF FW (E40).

21°
