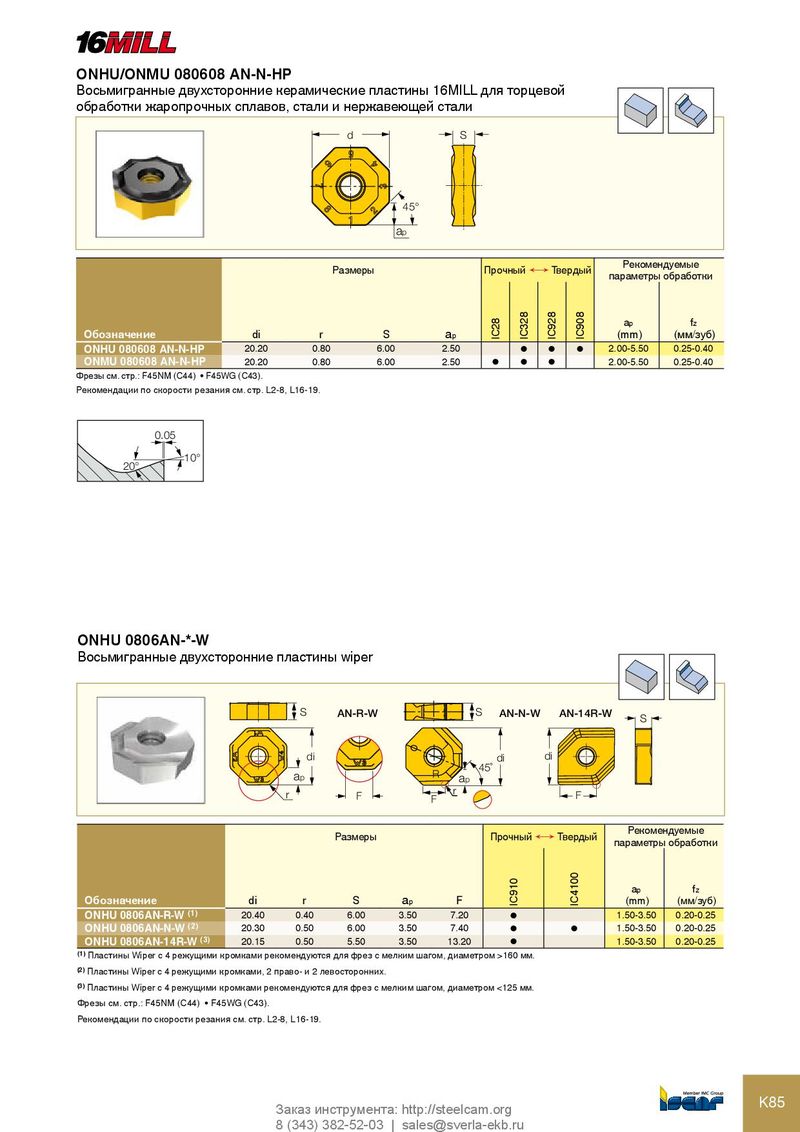

ONHU/ONMU 080608 AN-N-HP
Восьмигранные двухсторонние керамические пластины 16MILL для торцевой
обработки жаропрочных сплавов, стали и нержавеющей стали
d S
45°
a
p Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | di | r | S | ap | (mm) | (мм/зуб) | ||||
| ONHU 080608 AN-N-HP | 20.20 | 0.80 | 6.00 | 2.50 | l | l | l | 2.00-5.50 | 0.25-0.40 | |
| ONMU 080608 AN-N-HP | 20.20 | 0.80 | 6.00 | 2.50 | 2.00-5.50 | 0.25-0.40 | ||||
| l | l | l |
Фрезы см. стр.: F45NM (C44) • F45WG (C43). Рекомендации по скорости резания см. стр. L2-8, L16-19.
0.05 10° 20°
ONHU 0806AN-*-W
Восьмигранные двухсторонние пластины wiper
| S | AN-R-W | S | AN-N-W | AN-14R-W | |||
| S | |||||||
| L | |||||||
| di | di | di | |||||
| 45˚ |
| a | R | a | ||||
| p | p | |||||
| r | F | r | F |
F Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | di | r | S | ap | F | (mm) | (мм/зуб) | ||
| ONHU 0806AN-R-W (1) | 20.40 | 0.40 | 6.00 | 3.50 | 7.20 | l | 1.50-3.50 | 0.20-0.25 | |
| ONHU 0806AN-N-W (2) | 20.30 | 0.50 | 6.00 | 3.50 | 7.40 | 1.50-3.50 | 0.20-0.25 | ||
| l | l | ||||||||
| ONHU 0806AN-14R-W (3) | 20.15 | 0.50 | 5.50 | 3.50 | 13.20 | l | 1.50-3.50 | 0.20-0.25 |
(1) Пластины Wiper с 4 режущими кромками рекомендуются для фрез с мелким шагом, диаметром >160 мм. (2) Пластины Wiper с 4 режущими кромками, 2 право- и 2 левосторонних. (3) Пластины Wiper с 4 режущими кромками рекомендуются для фрез с мелким шагом, диаметром <125 мм. Фрезы см. стр.: F45NM (C44) • F45WG (C43).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
