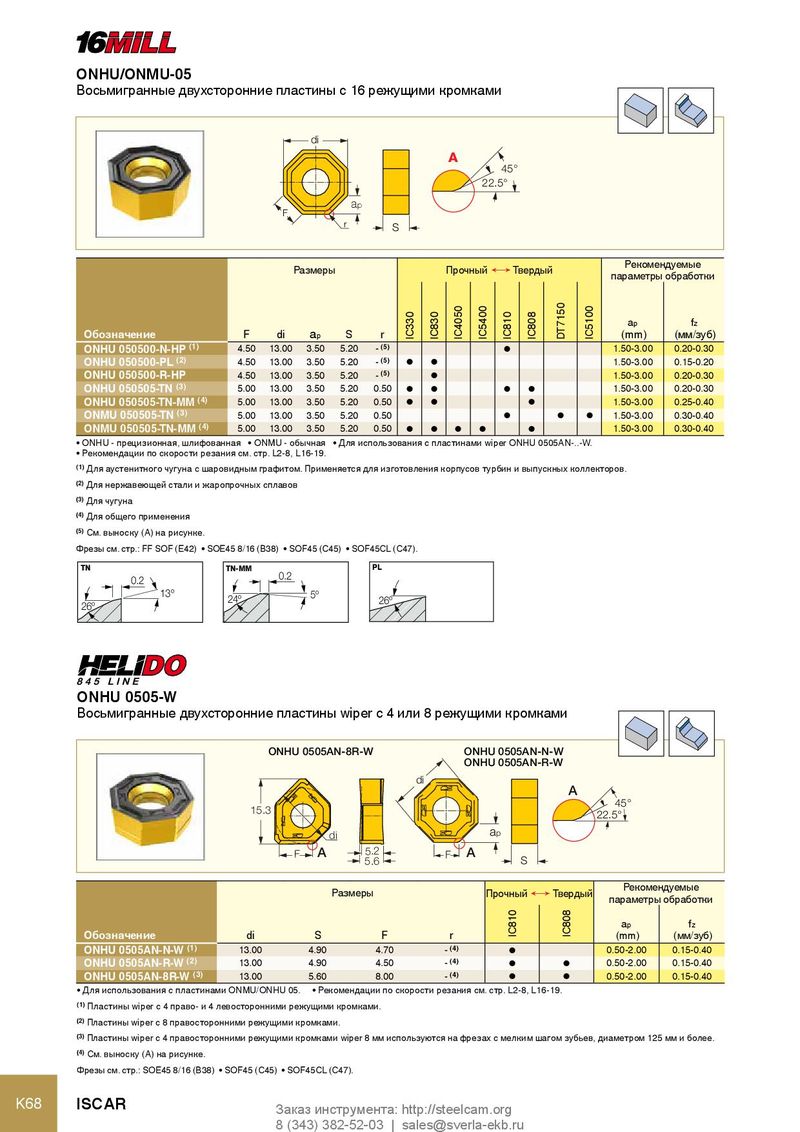

ONHU/ONMU-05
Восьмигранные двухсторонние пластины с 16 режущими кромками
di
A
45°
22.5°
ap
F
r S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
DT7150
IC4050
IC5400
IC5100
IC330
IC830
IC810
IC808
ap fz
Обозначение F di ap S r (mm) (мм/зуб)
ONHU 050500-N-HP (1) 4.50 13.00 3.50 5.20 - (5) l 1.50-3.00 0.20-0.30
ONHU 050500-PL (2) 4.50 13.00 3.50 5.20 - (5) l l 1.50-3.00 0.15-0.20
ONHU 050500-R-HP 4.50 13.00 3.50 5.20 - (5) l 1.50-3.00 0.20-0.30
ONHU 050505-TN (3) 5.00 13.00 3.50 5.20 0.50 l l l l 1.50-3.00 0.20-0.30
ONHU 050505-TN-MM (4) 5.00 13.00 3.50 5.20 0.50 l l l 1.50-3.00 0.25-0.40
ONMU 050505-TN (3) 5.00 13.00 3.50 5.20 0.50 l l l 1.50-3.00 0.30-0.40
ONMU 050505-TN-MM (4) 5.00 13.00 3.50 5.20 0.50 l l l l l 1.50-3.00 0.30-0.40
• ONHU - прецизионная, шлифованная • ONMU - обычная • Для использования с пластинами wiper ONHU 0505AN-..-W.
• Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Для аустенитного чугуна с шаровидным графитом. Применяется для изготовления корпусов турбин и выпускных коллекторов.
(2) Для нержавеющей стали и жаропрочных сплавов
(3) Для чугуна
(4) Для общего применения
(5) См. выноску (A) на рисунке.
Фрезы см. стр.: FF SOF (E42) • SOE45 8/16 (B38) • SOF45 (C45) • SOF45CL (C47).
TN TN-MM PL
0.2 0.2
13º 5º
24º 26º
26º
ONHU 0505-W
Восьмигранные двухсторонние пластины wiper с 4 или 8 режущими кромками
ONHU 0505AN-8R-W ONHU 0505AN-N-W
ONHU 0505AN-R-W
di
A
45°
15.3 22.5°
di ap
F A 5.2 F A
5.6 S
Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC810
IC808
ap fz
Обозначение di S F r (mm) (мм/зуб)
ONHU 0505AN-N-W (1) 13.00 4.90 4.70 - (4) l 0.50-2.00 0.15-0.40
ONHU 0505AN-R-W (2) 13.00 4.90 4.50 - (4) l l 0.50-2.00 0.15-0.40
ONHU 0505AN-8R-W (3) 13.00 5.60 8.00 - (4) l l 0.50-2.00 0.15-0.40
• Для использования с пластинами ONMU/ONHU 05. • Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Пластины wiper с 4 право- и 4 левосторонними режущими кромками.
(2) Пластины wiper с 8 правосторонними режущими кромками.
(3) Пластины wiper с 4 правосторонними режущими кромками wiper 8 мм используются на фрезах с мелким шагом зубьев, диаметром 125 мм и более.
(4) См. выноску (A) на рисунке.
Фрезы см. стр.: SOE45 8/16 (B38) • SOF45 (C45) • SOF45CL (C47).
K68 ISCAR Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
