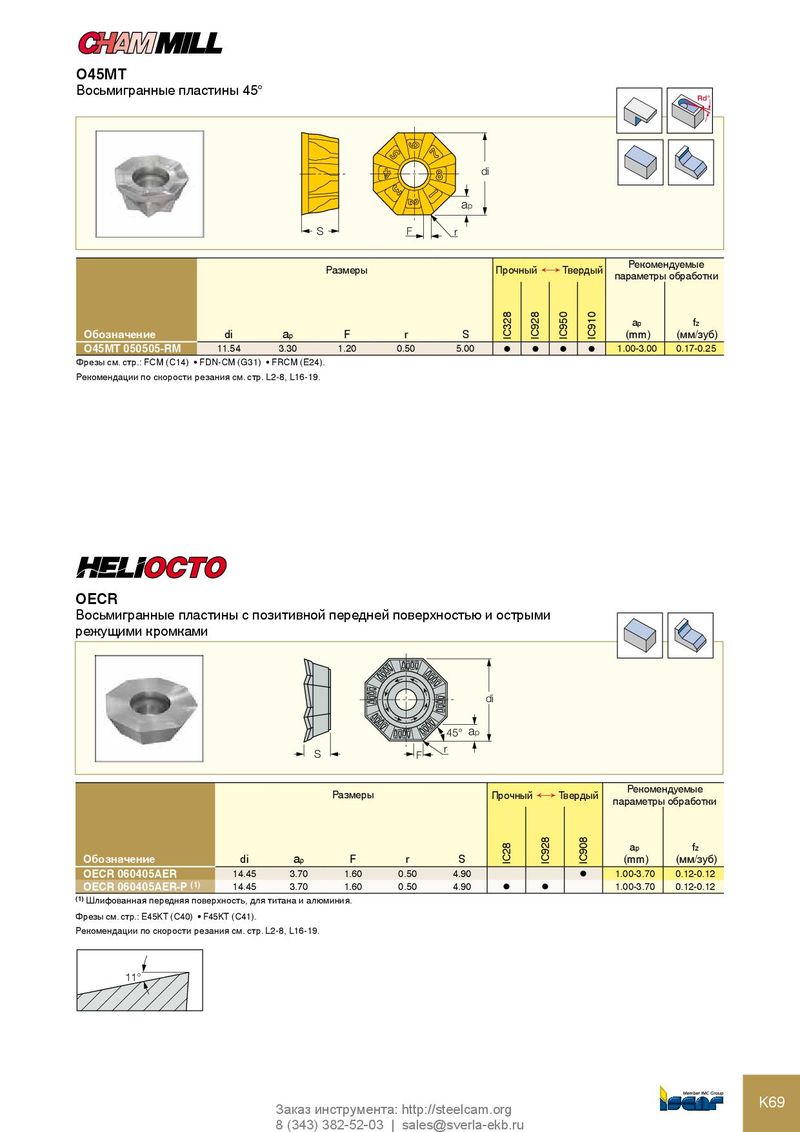

O45MT
Восьмигранные пластины 45°
Rd°
di
ap
S F r
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
a p fz
| Обозначение | di | ap | F | r | S | (mm) | (мм/зуб) | ||||
| O45MT 050505-RM | 11.54 | 3.30 | 1.20 | 0.50 | 5.00 | l | l | l | l | 1.00-3.00 | 0.17-0.25 |
Фрезы см. стр.: FCM (C14) • FDN-CM (G31) • FRCM (E24). Рекомендации по скорости резания см. стр. L2-8, L16-19.
OECR
Восьмигранные пластины с позитивной передней поверхностью и острыми
режущими кромками
di
45° ap
S r F Рекомендуемые Размеры Прочный Ö Твердый параметры обработки
ap f z
| Обозначение | di | a | F | r | S | (mm) | (мм/зуб) | |||
| p | ||||||||||
| OECR 060405AER | 14.45 | 3.70 | 1.60 | 0.50 | 4.90 | 1.00-3.70 | 0.12-0.12 | |||
| l | ||||||||||
| OECR 060405AER-P (1) | 14.45 | 3.70 | 1.60 | 0.50 | 4.90 | l | l | 1.00-3.70 | 0.12-0.12 |
(1) Шлифованная передняя поверхность, для титана и алюминия. Фрезы см. стр.: E45KT (C40) • F45KT (C41). Рекомендации по скорости резания см. стр. L2-8, L16-19.
11°
