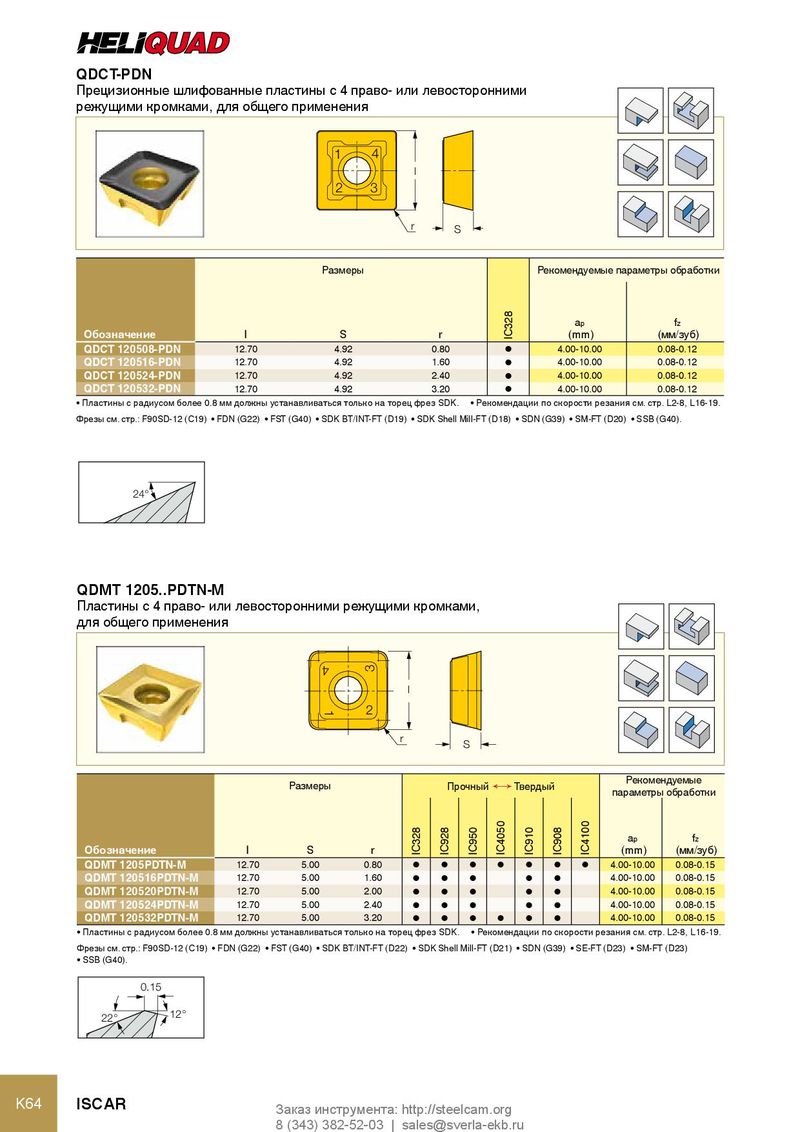

Каталог Iscar резьбонарезные фрезы - страница 118

Предыдущая страница Следующая страница

Навигация

QDCT-PDN

Прецизионные шлифованные пластины с 4 право- или левосторонними

режущими кромками, для общего применения

1 4

l

2 3

r S

Размеры Рекомендуемые параметры обработки

ap fz

ОбозначениеlSr(mm)(мм/зуб)
QDCT 120508-PDN12.704.920.80l4.00-10.000.08-0.12
QDCT 120516-PDN12.704.921.60l4.00-10.000.08-0.12
QDCT 120524-PDN12.704.922.40l4.00-10.000.08-0.12
QDCT 120532-PDN12.704.923.204.00-10.000.08-0.12

l

  • Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрез SDK.
  • Рекомендации по скорости резания см. стр. L2-8, L16-19.

Фрезы см. стр.: F90SD-12 (C19) FDN (G22) FST (G40) SDK BT/INT-FT (D19) SDK Shell Mill-FT (D18) SDN (G39) SM-FT (D20) SSB (G40).

24°

QDMT 1205..PDTN-M

Пластины с 4 право- или левосторонними режущими кромками,

для общего применения

4

l

2

r S

Рекомендуемые Размеры Прочный Ö Твердый параметры обработки

ap fz

ОбозначениеlSr(mm)(мм/зуб)
QDMT 1205PDTN-M12.705.000.804.00-10.000.08-0.15
lllllll
QDMT 120516PDTN-M12.705.001.60lllll4.00-10.000.08-0.15
QDMT 120520PDTN-M12.705.002.00lllll4.00-10.000.08-0.15
QDMT 120524PDTN-M12.705.002.40lllll4.00-10.000.08-0.15
QDMT 120532PDTN-M12.705.003.20llllll4.00-10.000.08-0.15
  • Пластины с радиусом более 0.8 мм должны устанавливаться только на торец фрез SDK.
  • Рекомендации по скорости резания см. стр. L2-8, L16-19.

Фрезы см. стр.: F90SD-12 (C19) FDN (G22) FST (G40) SDK BT/INT-FT (D22) SDK Shell Mill-FT (D21) SDN (G39) SE-FT (D23) SM-FT (D23)

  • SSB (G40).

0.15

22° 12°
