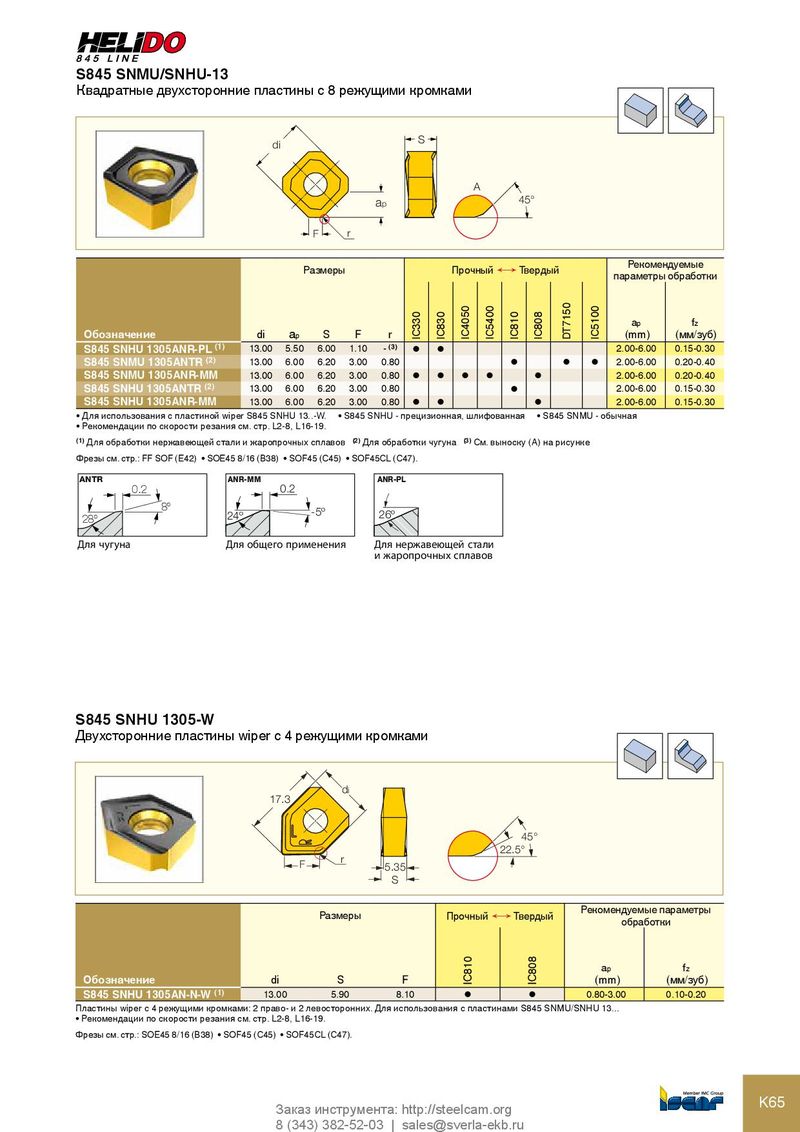

S845 SNMU/SNHU-13 Квадратные двухсторонние пластины с 8 режущими кромками S di A ap 45° F r Рекомендуемые Размеры Прочный Ö Твердый параметры обработки a p f z Обозначение di a p S F r IC330 IC830 IC4050 IC5400 IC810 IC808 DT7150 IC5100 (mm) (мм/зуб) S845 SNHU 1305ANR-PL (1) 13.00 5.50 6.00 1.10 - (3) l l 2.00-6.00 0.15-0.30 S845 SNMU 1305ANTR (2) 13.00 6.00 6.20 3.00 0.80 l l l 2.00-6.00 0.20-0.40 S845 SNMU 1305ANR-MM 13.00 6.00 6.20 3.00 0.80 l l l l l 2.00-6.00 0.20-0.40 S845 SNHU 1305ANTR (2) 13.00 6.00 6.20 3.00 0.80 l 2.00-6.00 0.15-0.30 S845 SNHU 1305ANR-MM 13.00 6.00 6.20 3.00 0.80 l l l 2.00-6.00 0.15-0.30 • Для использования с пластиной wiper S845 SNHU 13..-W. • S845 SNHU - прецизионная, шлифованная • S845 SNMU - обычная • Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Для обработки нержавеющей стали и жаропрочных сплавов (2) Для обработки чугуна (3) См. выноску (А) на рисунке Фрезы см. стр.: FF SOF (E42) • SOE45 8/16 (B38) • SOF45 (C45) • SOF45CL (C47). ANTR ANR-MM ANR-PL 0.2 0.2 8º 26º 28º 24º -5º Для чугуна Для общего применения Для нержавеющей стали и жаропрочных сплавов S845 SNHU 1305-W Двухсторонние пластины wiper с 4 режущими кромками di 17.3 45° 22.5° r F 5.35 S Рекомендуемые параметры Размеры Прочный Ö Твердый обработки a p f z Обозначение di S F IC810 IC808 (mm) (мм/зуб) S845 SNHU 1305AN-N-W (1) 13.00 5.90 8.10 l l 0.80-3.00 0.10-0.20 Пластины wiper с 4 режущими кромками: 2 право- и 2 левосторонних. Для использования с пластинами S845 SNMU/SNHU 13... • Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: SOE45 8/16 (B38) • SOF45 (C45) • SOF45CL (C47). K65 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
