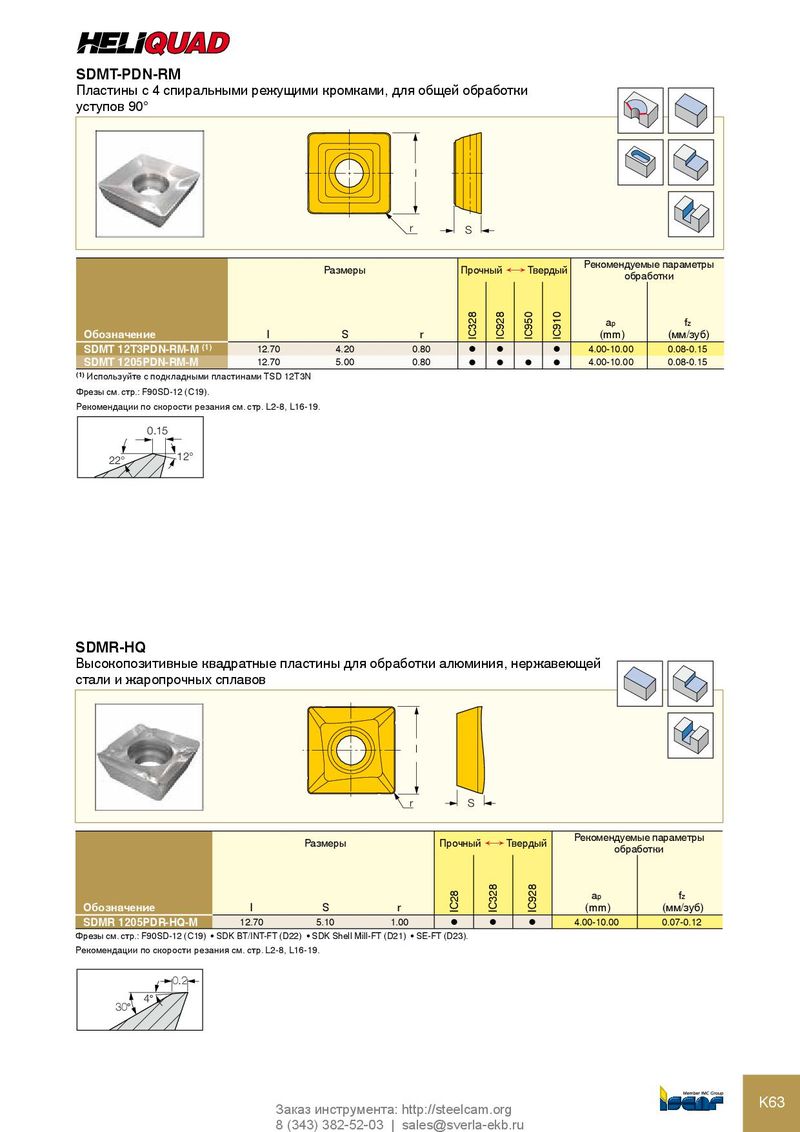

SDMT-PDN-RM
Пластины с 4 спиральными режущими кромками, для общей обработки
уступов 90°
l
r S Размеры Рекомендуемые параметры Прочный Ö Твердый обработки
ap fz
| Обозначение | l | S | r | (mm) | (мм/зуб) | ||||
| SDMT 12T3PDN-RM-M (1) | 12.70 | 4.20 | 0.80 | l | l | l | 4.00-10.00 | 0.08-0.15 | |
| SDMT 1205PDN-RM-M | 12.70 | 5.00 | 0.80 | l | l | l | l | 4.00-10.00 | 0.08-0.15 |
(1) Используйте с подкладными пластинами TSD 12T3N Фрезы см. стр.: F90SD-12 (C19). Рекомендации по скорости резания см. стр. L2-8, L16-19. 0.15
22° 12°
SDMR-HQ
Высокопозитивные квадратные пластины для обработки алюминия, нержавеющей
стали и жаропрочных сплавов
l
r S
Размеры Прочный Ö Твердый
| Обозначение | l | S | r | |||
| SDMR 1205PDR-HQ-M | 12.70 | 5.10 | 1.00 | l | l | l |
Фрезы см. стр.: F90SD-12 (C19) • SDK BT/INT-FT (D22) • SDK Shell Mill-FT (D21) • SE-FT (D23). Рекомендации по скорости резания см. стр. L2-8, L16-19. 0.2 4°
30°
Рекомендуемые параметры обработки
ap fz (mm) (мм/зуб) 4.00-10.00 0.07-0.12
