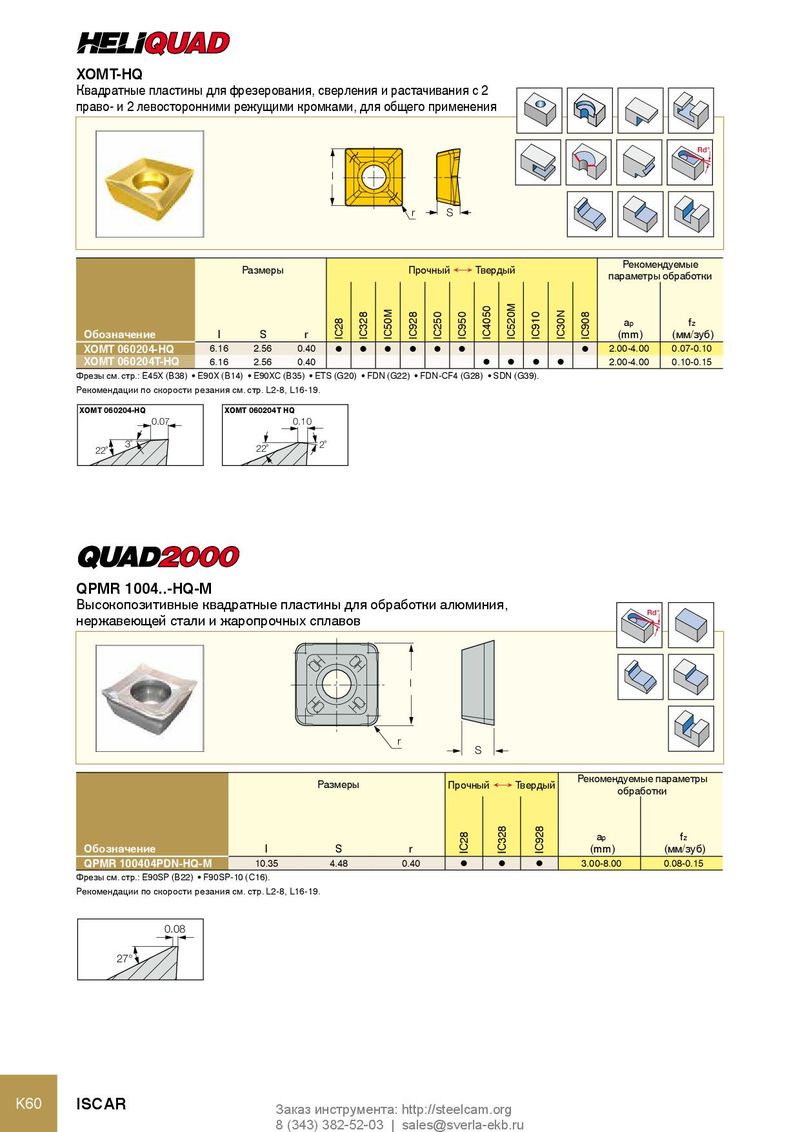

Каталог Iscar резьбонарезные фрезы - страница 114
Навигация
Каталог Iscar крепление инструмента
Каталог Iscar токарные пластины ISO 2022
Каталог Iscar токарный инструмент для нарезания канавок
Каталог Iscar сверла со сменной режущей частью 2022
Каталог Iscar инструментальные блоки
Новые режущие инструменты Iscar 2026
XOMT-HQ
Квадратные пластины для фрезерования, сверления и растачивания с 2
право- и 2 левосторонними режущими кромками, для общего применения
Rd°
l
r S
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap f z
| Обозначение | l | S | r | (mm) | (мм/зуб) | |||||||
| XOMT 060204-HQ | 6.16 | 2.56 | 0.40 | l | l | l | l | l | l | l | 2.00-4.00 | 0.07-0.10 |
| XOMT 060204T-HQ | 6.16 | 2.56 | 0.40 | 2.00-4.00 | 0.10-0.15 |
| l | l | l | l | ||||
| Фрезы см. стр.: E45X (B38) • E90X (B14) • E90XC (B35) • ETS (G20) • FDN (G22) • FDN-CF4 (G28) • SDN (G39). | |||||||
| Рекомендации по скорости резания см. стр. L2-8, L16-19. | |||||||
| XOMT 060204-HQ | XOMT 060204T HQ | ||||||
| 0.07 | 0.10 |
3˚ 22˚ 2˚
22˚
QPMR 1004..-HQ-M
Высокопозитивные квадратные пластины для обработки алюминия, нержавеющей стали и жаропрочных сплавов Rd°
l
r
S
Рекомендуемые параметры
Размеры Прочный Ö Твердый обработки
ap fz
| Обозначение | l | S | r | (mm) | (мм/зуб) | |||
| QPMR 100404PDN-HQ-M | 10.35 | 4.48 | 0.40 | l | l | l | 3.00-8.00 | 0.08-0.15 |
Фрезы см. стр.: E90SP (B22) • F90SP-10 (C16). Рекомендации по скорости резания см. стр. L2-8, L16-19.
