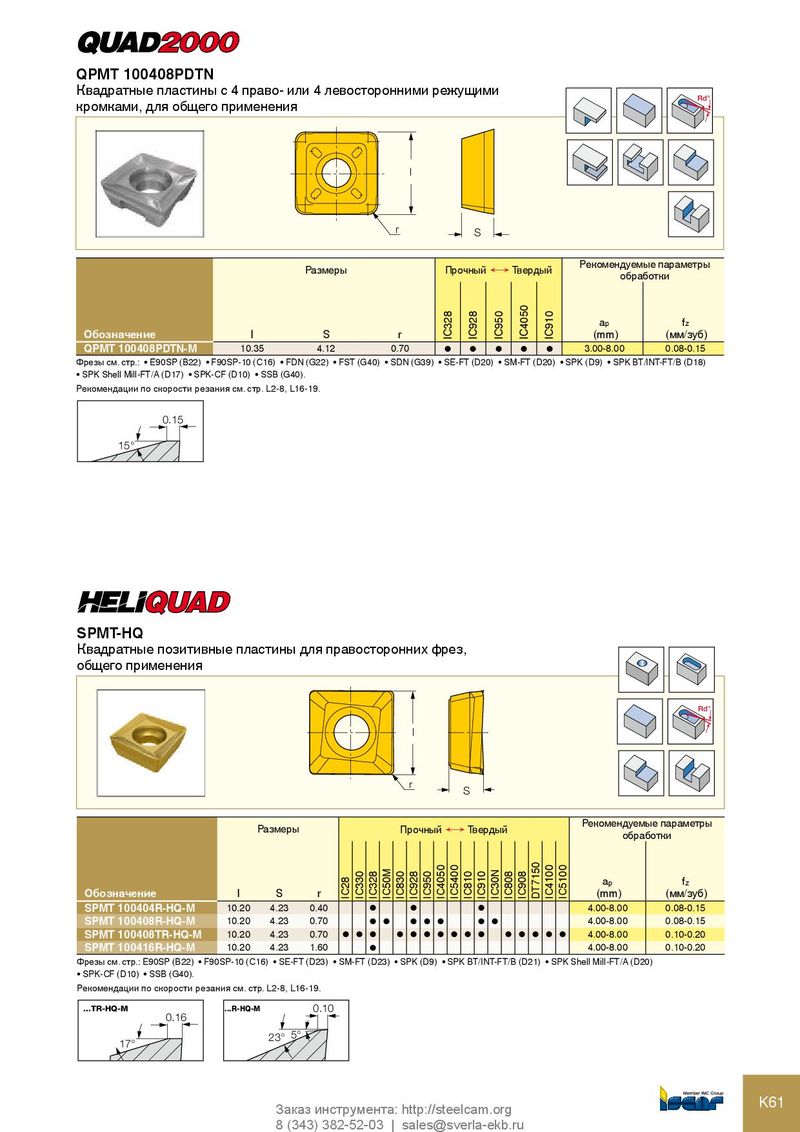

QPMT 100408PDTN
Квадратные пластины с 4 право- или 4 левосторонними режущими
кромками, для общего применения Rd°
l
r S
Размеры Рекомендуемые параметры Прочный Ö Твердый обработки
ap fz
| Обозначение | l | S | r | (mm) | (мм/зуб) | |||||
| QPMT 100408PDTN-M | 10.35 | 4.12 | 0.70 | l | l | l | l | l | 3.00-8.00 | 0.08-0.15 |
Фрезы см. стр.: E90SP (B22) F90SP-10 (C16) FDN (G22) FST (G40) SDN (G39) SE-FT (D20) SM-FT (D20) SPK (D9) SPK BT/INT-FT/B (D18)
- SPK Shell Mill-FT/A (D17)
- SPK-CF (D10)
- SSB (G40).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
0.15
15°
SPMT-HQ
Квадратные позитивные пластины для правосторонних фрез,
общего применения
Rd°
l
r
S
Размеры Прочный Твердый Рекомендуемые параметры
Ö обработки
ap fz
| Обозначение | l | S | r | (mm) | (мм/зуб) | ||||||
| SPMT 100404R-HQ-M | 10.20 | 4.23 | 0.40 | l | l | l | 4.00-8.00 | 0.08-0.15 | |||
| SPMT 100408R-HQ-M | 10.20 | 4.23 | 0.70 | l l | lll | l l | 4.00-8.00 | 0.08-0.15 | |||
| SPMT 100408TR-HQ-M | 10.20 | 4.23 | 0.70 | lll | lllllll | lllll | 4.00-8.00 | 0.10-0.20 | |||
| SPMT 100416R-HQ-M | 10.20 | 4.23 | 1.60 | l | 4.00-8.00 | 0.10-0.20 |
Фрезы см. стр.: E90SP (B22) F90SP-10 (C16) SE-FT (D23) SM-FT (D23) SPK (D9) SPK BT/INT-FT/B (D21) SPK Shell Mill-FT/A (D20)
- SPK-CF (D10)
- SSB (G40).
Рекомендации по скорости резания см. стр. L2-8, L16-19.
...TR-HQ-M ...R-HQ-M 0.10
0.16
