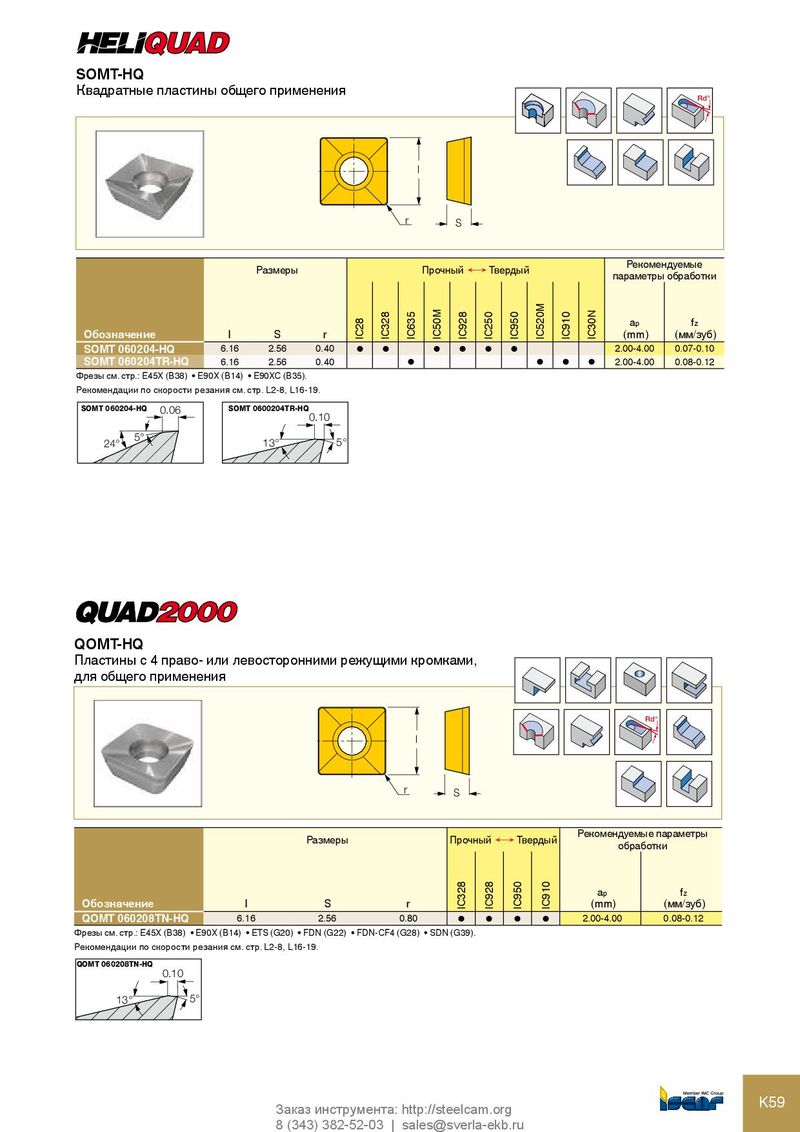

SOMT-HQ
Квадратные пластины общего применения
Rd°
l
r S
Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | l | S | r | (mm) | (мм/зуб) | ||||||
| SOMT 060204-HQ | 6.16 | 2.56 | 0.40 | l | l | l | l | l | l | 2.00-4.00 | 0.07-0.10 |
| SOMT 060204TR-HQ | 6.16 | 2.56 | 0.40 | 2.00-4.00 | 0.08-0.12 |
| l | l | l | l | |
| Фрезы см. стр.: E45X (B38) • E90X (B14) • E90XC (B35). | ||||
| Рекомендации по скорости резания см. стр. L2-8, L16-19. |
SOMT 060204-HQ 0.06 SOMT 0600204TR-HQ
0.10 5° 5° 24° 13°
QOMT-HQ
Пластины с 4 право- или левосторонними режущими кромками,
для общего применения
Rd° l
r S
Размеры Прочный Ö Твердый
| Обозначение | l | S | r |
| QOMT 060208TN-HQ | 6.16 | 2.56 | 0.80 |
l l l l
Фрезы см. стр.: E45X (B38) • E90X (B14) • ETS (G20) • FDN (G22) • FDN-CF4 (G28) • SDN (G39). Рекомендации по скорости резания см. стр. L2-8, L16-19. QOMT 060208TN-HQ 0.10
13° 5°
Рекомендуемые параметры обработки
ap fz (mm) (мм/зуб) 2.00-4.00 0.08-0.12
