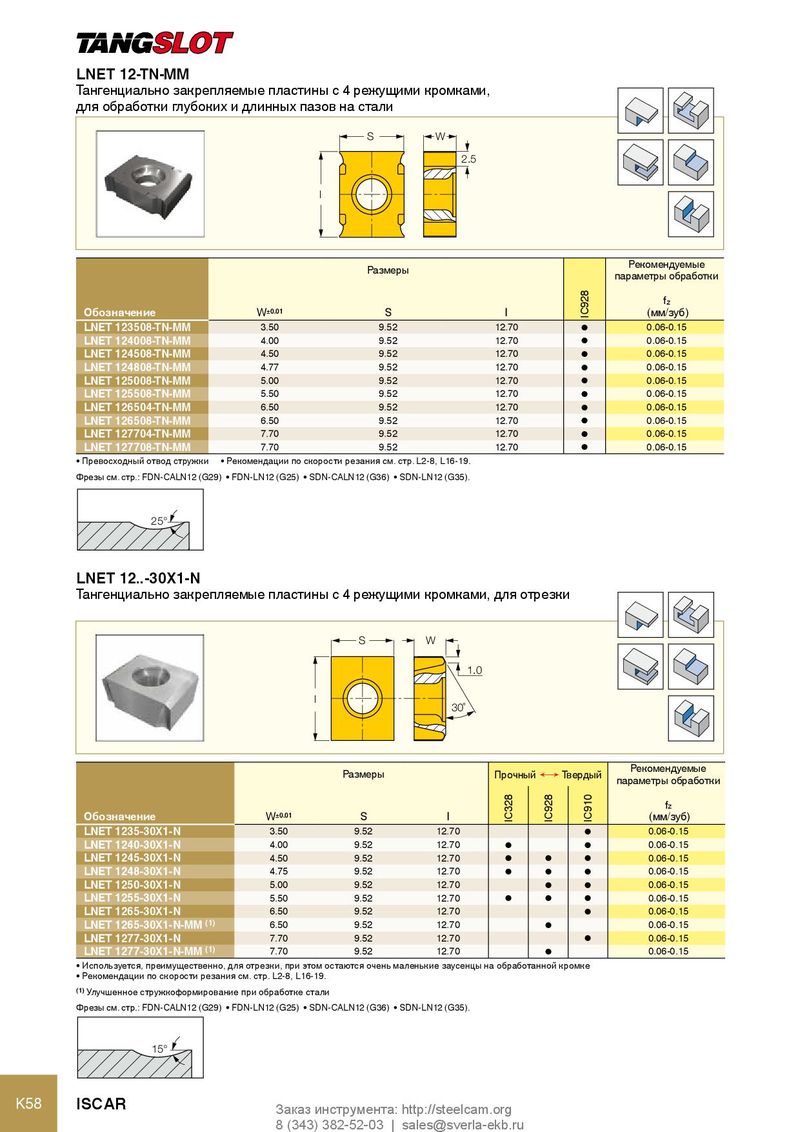

Каталог Iscar резьбонарезные фрезы - страница 112

LNET 12-TN-MM
Тангенциально закрепляемые пластины с 4 режущими кромками,
для обработки глубоких и длинных пазов на стали
S W
2.5

l


Рекомендуемые
Размеры
параметры обработки


IC928
fz
Обозначение W±0.01 S l (мм/зуб)
LNET 123508-TN-MM 3.50 9.52 12.70 l 0.06-0.15
LNET 124008-TN-MM 4.00 9.52 12.70 l 0.06-0.15
LNET 124508-TN-MM 4.50 9.52 12.70 l 0.06-0.15
LNET 124808-TN-MM 4.77 9.52 12.70 l 0.06-0.15
LNET 125008-TN-MM 5.00 9.52 12.70 l 0.06-0.15
LNET 125508-TN-MM 5.50 9.52 12.70 l 0.06-0.15
LNET 126504-TN-MM 6.50 9.52 12.70 l 0.06-0.15
LNET 126508-TN-MM 6.50 9.52 12.70 l 0.06-0.15
LNET 127704-TN-MM 7.70 9.52 12.70 l 0.06-0.15
LNET 127708-TN-MM 7.70 9.52 12.70 l 0.06-0.15
• Превосходный отвод стружки • Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: FDN‑CALN12 (G29) • FDN‑LN12 (G25) • SDN‑CALN12 (G36) • SDN‑LN12 (G35).


25°


LNET 12..-30X1-N
Тангенциально закрепляемые пластины с 4 режущими кромками, для отрезки

S W
1.0
l
30˚


Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки
IC328

IC928

IC910


fz
Обозначение W±0.01 S l (мм/зуб)
LNET 1235-30X1-N 3.50 9.52 12.70 l 0.06-0.15
LNET 1240-30X1-N 4.00 9.52 12.70 l l 0.06-0.15
LNET 1245-30X1-N 4.50 9.52 12.70 l l l 0.06-0.15
LNET 1248-30X1-N 4.75 9.52 12.70 l l l 0.06-0.15
LNET 1250-30X1-N 5.00 9.52 12.70 l l 0.06-0.15
LNET 1255-30X1-N 5.50 9.52 12.70 l l l 0.06-0.15
LNET 1265-30X1-N 6.50 9.52 12.70 l 0.06-0.15
LNET 1265-30X1-N-MM (1) 6.50 9.52 12.70 l 0.06-0.15
LNET 1277-30X1-N 7.70 9.52 12.70 l 0.06-0.15
LNET 1277-30X1-N-MM (1) 7.70 9.52 12.70 l 0.06-0.15
• Используется, преимущественно, для отрезки, при этом остаются очень маленькие заусенцы на обработанной кромке
• Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Улучшенное стружкоформирование при обработке стали

Фрезы см. стр.: FDN‑CALN12 (G29) • FDN‑LN12 (G25) • SDN‑CALN12 (G36) • SDN‑LN12 (G35).

15°
