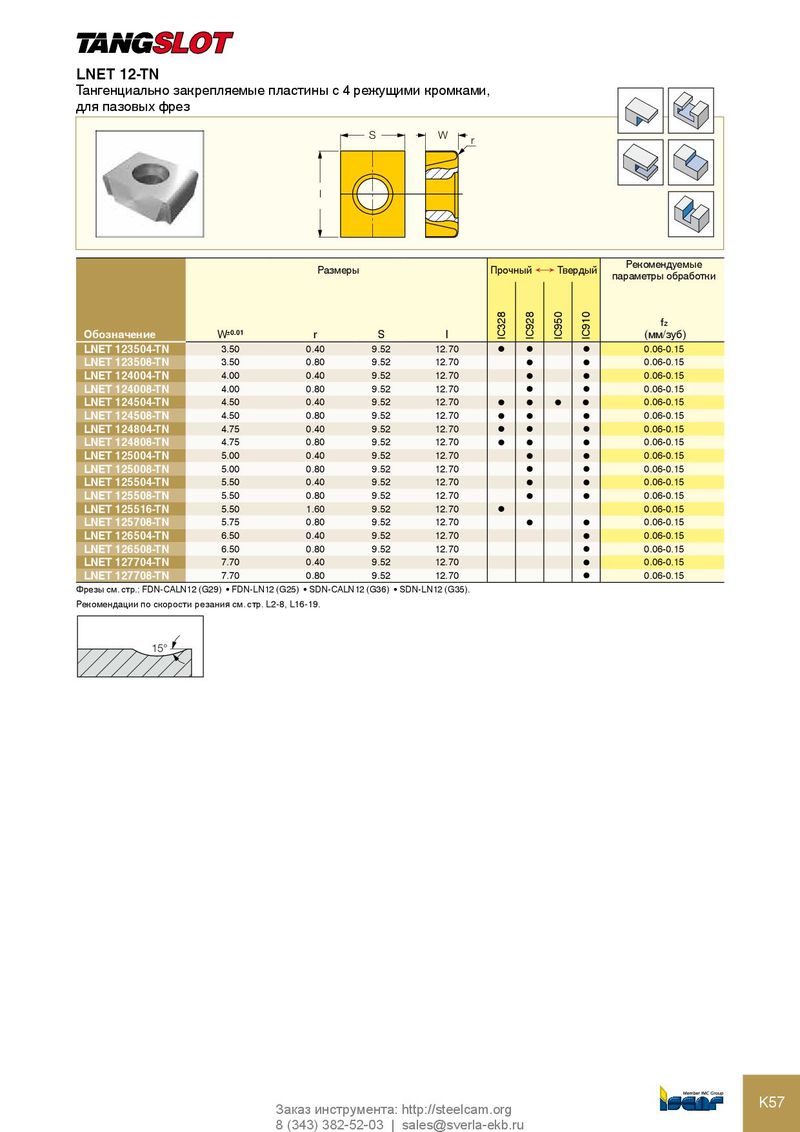

Каталог Iscar резьбонарезные фрезы - страница 111

LNET 12-TN
Тангенциально закрепляемые пластины с 4 режущими кромками,
для пазовых фрез
S W r

l


Рекомендуемые
Размеры Прочный Ö Твердый
параметры обработки


IC328
IC928
IC950
IC910
fz
Обозначение W±0.01 r S l (мм/зуб)
LNET 123504-TN 3.50 0.40 9.52 12.70 l l l 0.06-0.15
LNET 123508-TN 3.50 0.80 9.52 12.70 l l 0.06-0.15
LNET 124004-TN 4.00 0.40 9.52 12.70 l l 0.06-0.15
LNET 124008-TN 4.00 0.80 9.52 12.70 l l 0.06-0.15
LNET 124504-TN 4.50 0.40 9.52 12.70 l l l l 0.06-0.15
LNET 124508-TN 4.50 0.80 9.52 12.70 l l l 0.06-0.15
LNET 124804-TN 4.75 0.40 9.52 12.70 l l l 0.06-0.15
LNET 124808-TN 4.75 0.80 9.52 12.70 l l l 0.06-0.15
LNET 125004-TN 5.00 0.40 9.52 12.70 l l 0.06-0.15
LNET 125008-TN 5.00 0.80 9.52 12.70 l l 0.06-0.15
LNET 125504-TN 5.50 0.40 9.52 12.70 l l 0.06-0.15
LNET 125508-TN 5.50 0.80 9.52 12.70 l l 0.06-0.15
LNET 125516-TN 5.50 1.60 9.52 12.70 l 0.06-0.15
LNET 125708-TN 5.75 0.80 9.52 12.70 l l 0.06-0.15
LNET 126504-TN 6.50 0.40 9.52 12.70 l 0.06-0.15
LNET 126508-TN 6.50 0.80 9.52 12.70 l 0.06-0.15
LNET 127704-TN 7.70 0.40 9.52 12.70 l 0.06-0.15
LNET 127708-TN 7.70 0.80 9.52 12.70 l 0.06-0.15
Фрезы см. стр.: FDN‑CALN12 (G29) • FDN‑LN12 (G25) • SDN‑CALN12 (G36) • SDN‑LN12 (G35).
Рекомендации по скорости резания см. стр. L2-8, L16-19.


15°
