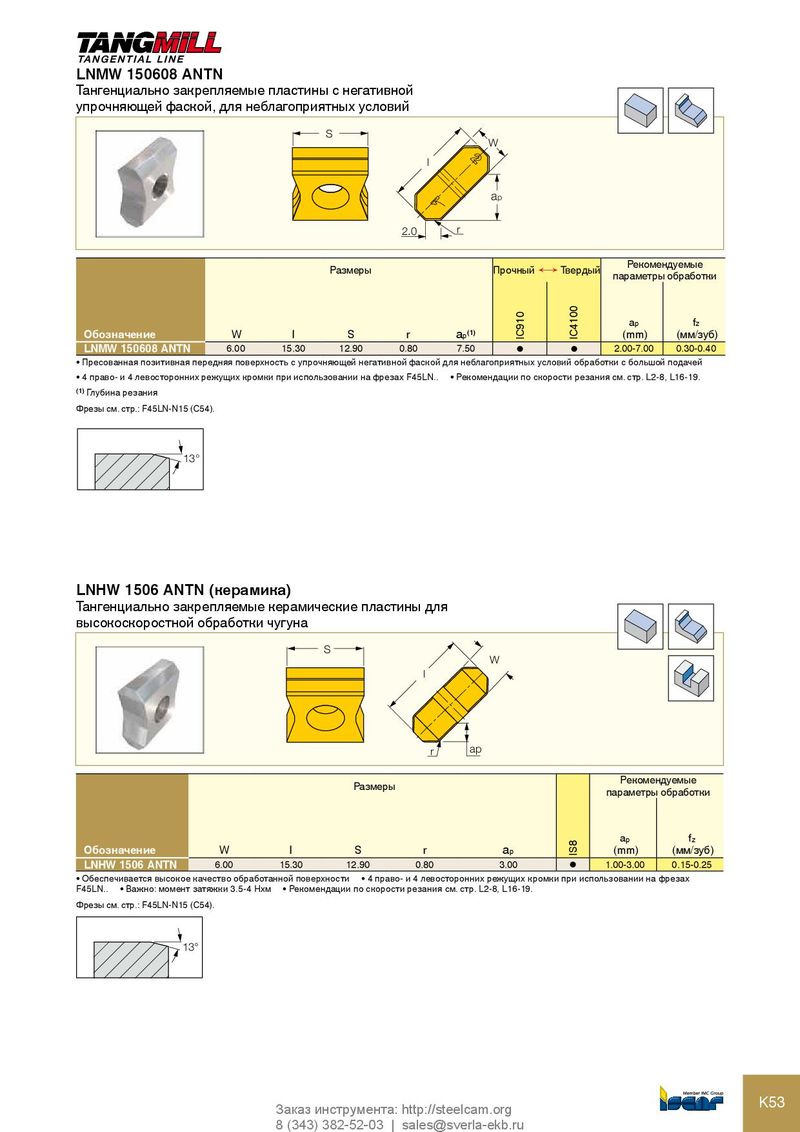

LNMW 150608 ANTN
Тангенциально закрепляемые пластины с негативной
упрочняющей фаской, для неблагоприятных условий
S l
2.0 Размеры
r
W
a
p
Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | S | r | ap(1) | (mm) | (мм/зуб) | ||
| LNMW 150608 ANTN | 6.00 | 15.30 | 12.90 | 0.80 | 7.50 | l | l | 2.00-7.00 | 0.30-0.40 |
- Пресованная позитивная передняя поверхность с упрочняющей негативной фаской для неблагоприятных условий обработки с большой подачей
- 4 право- и 4 левосторонних режущих кромки при использовании на фрезах F45LN..
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Глубина резания Фрезы см. стр.: F45LN-N15 (C54).
13°
LNHW 1506 ANTN (керамика)
Тангенциально закрепляемые керамические пластины для
высокоскоростной обработки чугуна
S W l
r ap Рекомендуемые Размеры параметры обработки
ap f z
| Обозначение | W | l | S | r | a | (mm) | (мм/зуб) | |
| p | ||||||||
| LNHW 1506 ANTN | 6.00 | 15.30 | 12.90 | 0.80 | 3.00 | l | 1.00-3.00 | 0.15-0.25 |
- Обеспечивается высокое качество обработанной поверхности
- 4 право- и 4 левосторонних режущих кромки при использовании на фрезах
F45LN.. Важно: момент затяжки 3.5-4 Нxм Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: F45LN-N15 (C54).
13°
