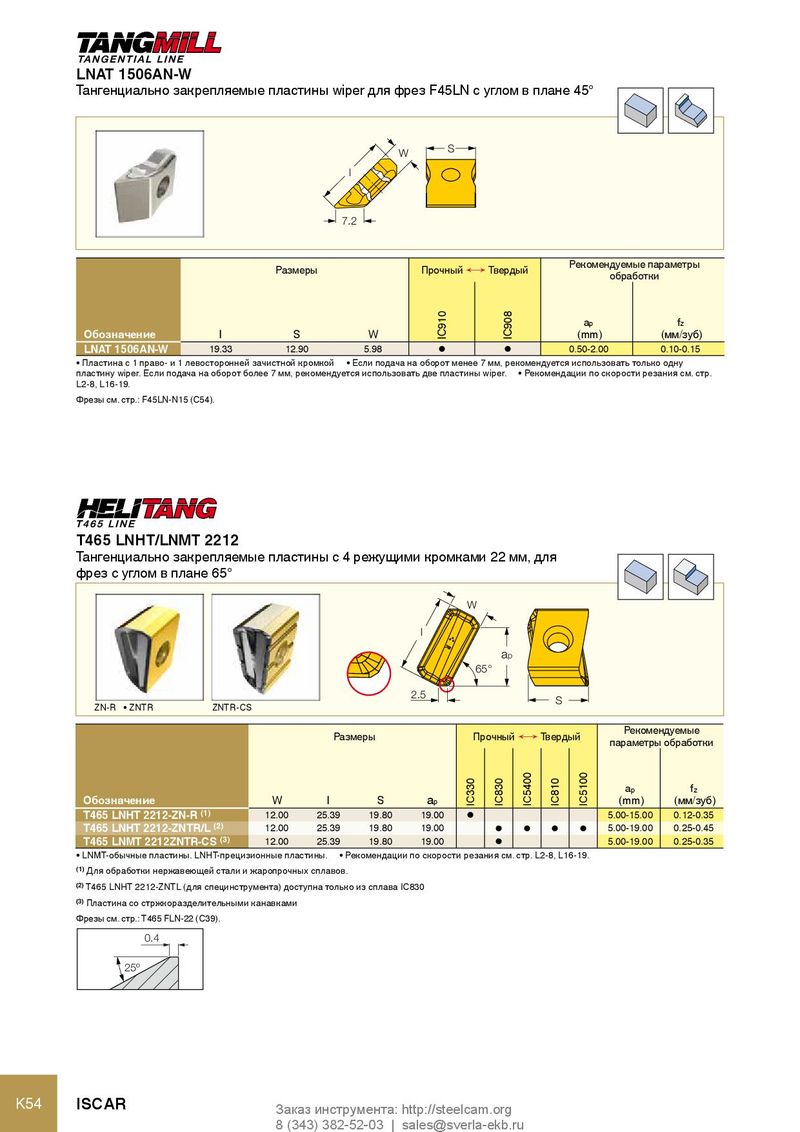

LNAT 1506AN-W
Тангенциально закрепляемые пластины wiper для фрез F45LN с углом в плане 45°
W S l
7.2
Размеры Рекомендуемые параметры Прочный Ö Твердый обработки
a p fz
| Обозначение | l | S | W | (mm) | (мм/зуб) | ||
| LNAT 1506AN-W | 19.33 | 12.90 | 5.98 | l | l | 0.50-2.00 | 0.10-0.15 |
- Пластина с 1 право- и 1 левосторонней зачистной кромкой
- Если подача на оборот менее 7 мм, рекомендуется использовать только одну
пластину wiper. Если подача на оборот более 7 мм, рекомендуется использовать две пластины wiper. Рекомендации по скорости резания см. стр. L2-8, L16-19. Фрезы см. стр.: F45LN-N15 (C54).
T465 LNHT/LNMT 2212
Тангенциально закрепляемые пластины с 4 режущими кромками 22 мм, для
фрез с углом в плане 65°
W l
ap
65° 2.5 S ZN-R ZNTR ZNTR-CS Рекомендуемые
Размеры Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | S | a | (mm) | (мм/зуб) | ||
| p | ||||||||
| T465 LNHT 2212-ZN-R (1) | 12.00 | 25.39 | 19.80 | 19.00 | l | 5.00-15.00 | 0.12-0.35 | |
| T465 LNHT 2212-ZNTR/L (2) | 12.00 | 25.39 | 19.80 | 19.00 | 5.00-19.00 | 0.25-0.45 |
l l l l
T465 LNMT 2212ZNTR-CS (3) 12.00 25.39 19.80 19.00 5.00-19.00 0.25-0.35
l
- LNMT-обычные пластины. LNHT-прецизионные пластины.
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Для обработки нержавеющей стали и жаропрочных сплавов. (2) T465 LNHT 2212-ZNTL (для специнструмента) доступна только из сплава IC830 (3) Пластина со стржкоразделительными канавками Фрезы см. стр.: T465 FLN-22 (C39). 0.4 25º
