Каталог Iscar резьбонарезные фрезы - страница 106

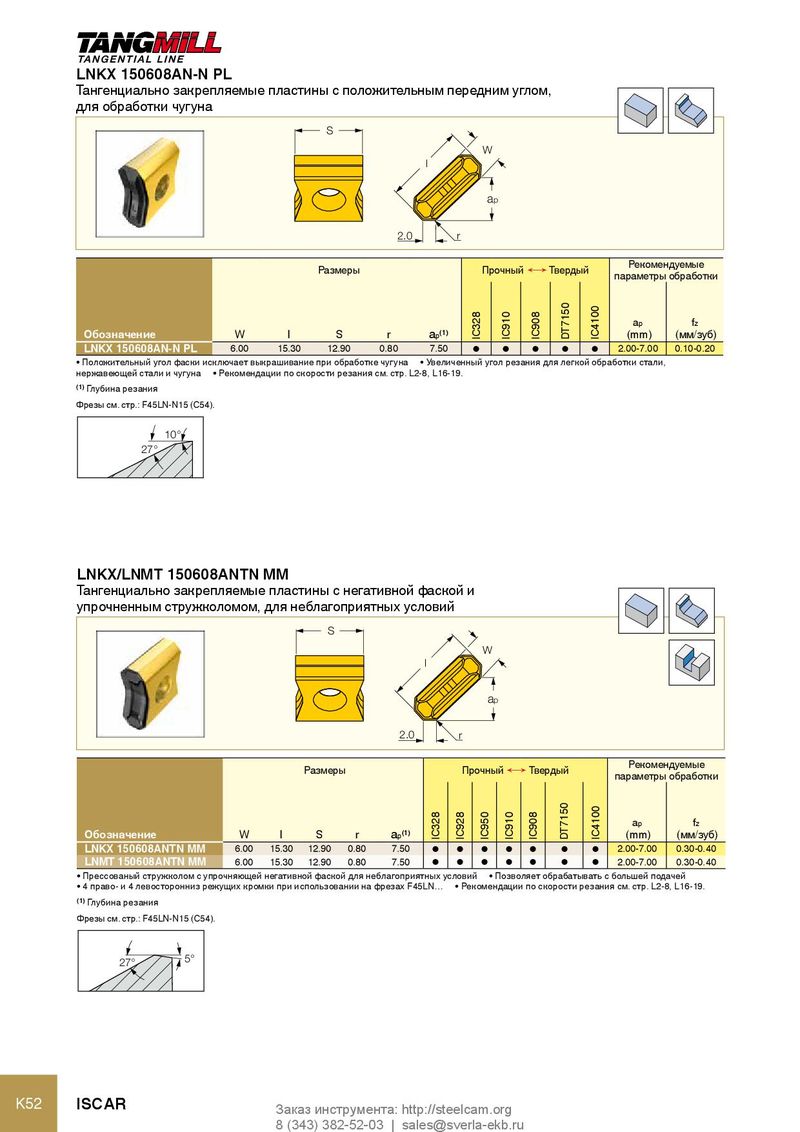

LNKX 150608AN-N PL Тангенциально закрепляемые пластины с положительным передним углом, для обработки чугуна S W l ap 2.0 r Рекомендуемые Размеры Прочный Ö Твердый параметры обработки a p f z Обозначение W l S r a p (1) IC328 IC910 IC908 DT7150 IC4100 (mm) (мм/зуб) LNKX 150608AN-N PL 6.00 15.30 12.90 0.80 7.50 l l l l l 2.00-7.00 0.10-0.20 • Положительный угол фаски исключает выкрашивание при обработке чугуна • Увеличенный угол резания для легкой обработки стали, нержавеющей стали и чугуна • Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Глубина резания Фрезы см. стр.: F45LN-N15 (C54). 10° 27° LNKX/LNMT 150608ANTN MM Тангенциально закрепляемые пластины с негативной фаской и упрочненным стружколомом, для неблагоприятных условий S W l ap 2.0 r Рекомендуемые Размеры Прочный Ö Твердый параметры обработки a p f z Обозначение W l S r a p (1) IC328 IC928 IC950 IC910 IC908 DT7150 IC4100 (mm) (мм/зуб) LNKX 150608ANTN MM 6.00 15.30 12.90 0.80 7.50 l l l l l l l 2.00-7.00 0.30-0.40 LNMT 150608ANTN MM 6.00 15.30 12.90 0.80 7.50 l l l l l l l 2.00-7.00 0.30-0.40 • Прессованый стружколом с упрочняющей негативной фаской для неблагоприятных условий • Позволяет обрабатывать с большей подачей • 4 право- и 4 левосторонниз режущих кромки при использовании на фрезах F45LN… • Рекомендации по скорости резания см. стр. L2-8, L16-19. (1) Глубина резания Фрезы см. стр.: F45LN-N15 (C54). 5° 27° K52 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
