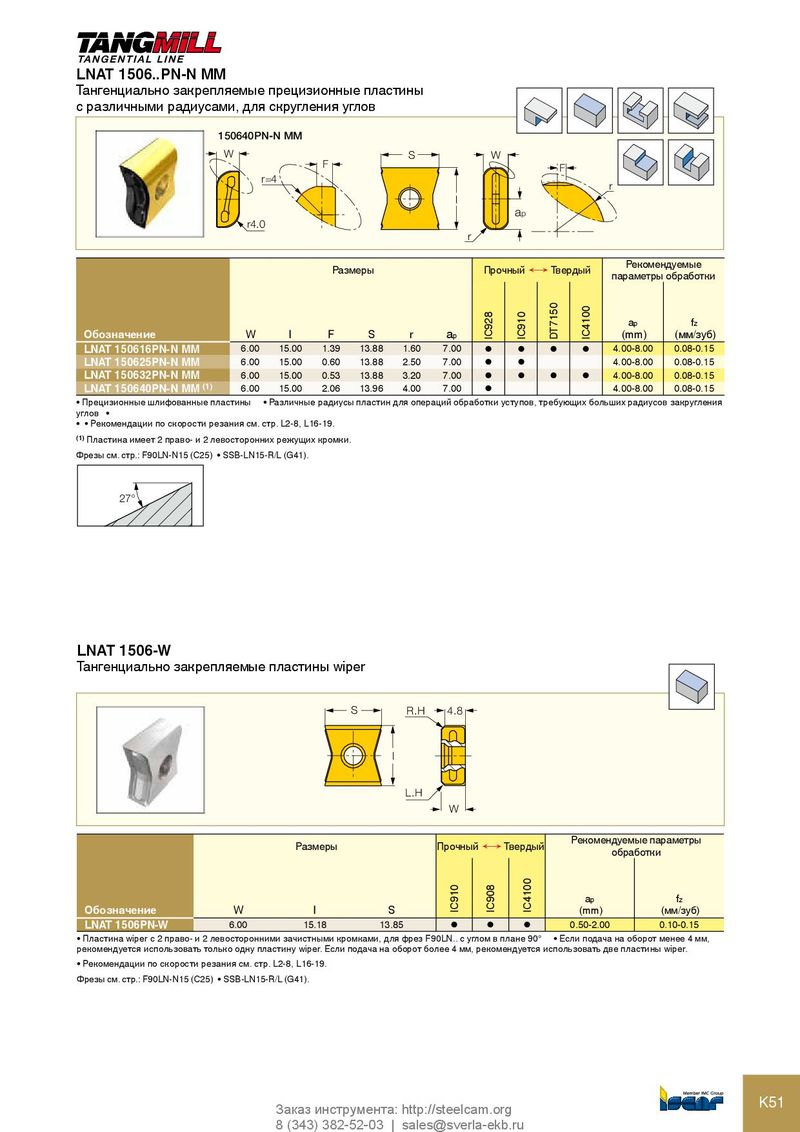

LNAT 1506..PN-N MM
Тангенциально закрепляемые прецизионные пластины
с различными радиусами, для скругления углов
150640PN-N MM W S F r=4
r4.0
Размеры
W F r l
a
p r Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | F | S | r | a p | (mm) | (мм/зуб) | ||||
| LNAT 150616PN-N MM | 6.00 | 15.00 | 1.39 | 13.88 | 1.60 | 7.00 | l | l | l | l | 4.00-8.00 | 0.08-0.15 |
| LNAT 150625PN-N MM | 6.00 | 15.00 | 0.60 | 13.88 | 2.50 | 7.00 | 4.00-8.00 | 0.08-0.15 | ||||
| l | l | |||||||||||
| LNAT 150632PN-N MM | 6.00 | 15.00 | 0.53 | 13.88 | 3.20 | 7.00 | 4.00-8.00 | 0.08-0.15 | ||||
| l | l | l | l | |||||||||
| LNAT 150640PN-N MM (1) | 6.00 | 15.00 | 2.06 | 13.96 | 4.00 | 7.00 | l | 4.00-8.00 | 0.08-0.15 |
- Прецизионные шлифованные пластины
- Различные радиусы пластин для операций обработки уступов, требующих больших радиусов закругления
углов
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
(1) Пластина имеет 2 право- и 2 левосторонних режущих кромки. Фрезы см. стр.: F90LN-N15 (C25) SSB-LN15-R/L (G41).
27°
LNAT 1506-W
Тангенциально закрепляемые пластины wiper
S R.H 4.8
l
L.H
W
Размеры Прочный Твердый Рекомендуемые параметры
Ö обработки
ap fz
| Обозначение | W | l | S | (mm) | (мм/зуб) |
| LNAT 1506PN-W | 6.00 | 15.18 | 13.85 | 0.50-2.00 | 0.10-0.15 |
l l l
- Пластина wiper с 2 право- и 2 левосторонними зачистными кромками, для фрез F90LN.. с углом в плане 90°
- Если подача на оборот менее 4 мм,
рекомендуется использовать только одну пластину wiper. Если подача на оборот более 4 мм, рекомендуется использовать две пластины wiper.
- Рекомендации по скорости резания см. стр. L2-8, L16-19.
Фрезы см. стр.: F90LN-N15 (C25) SSB-LN15-R/L (G41).
