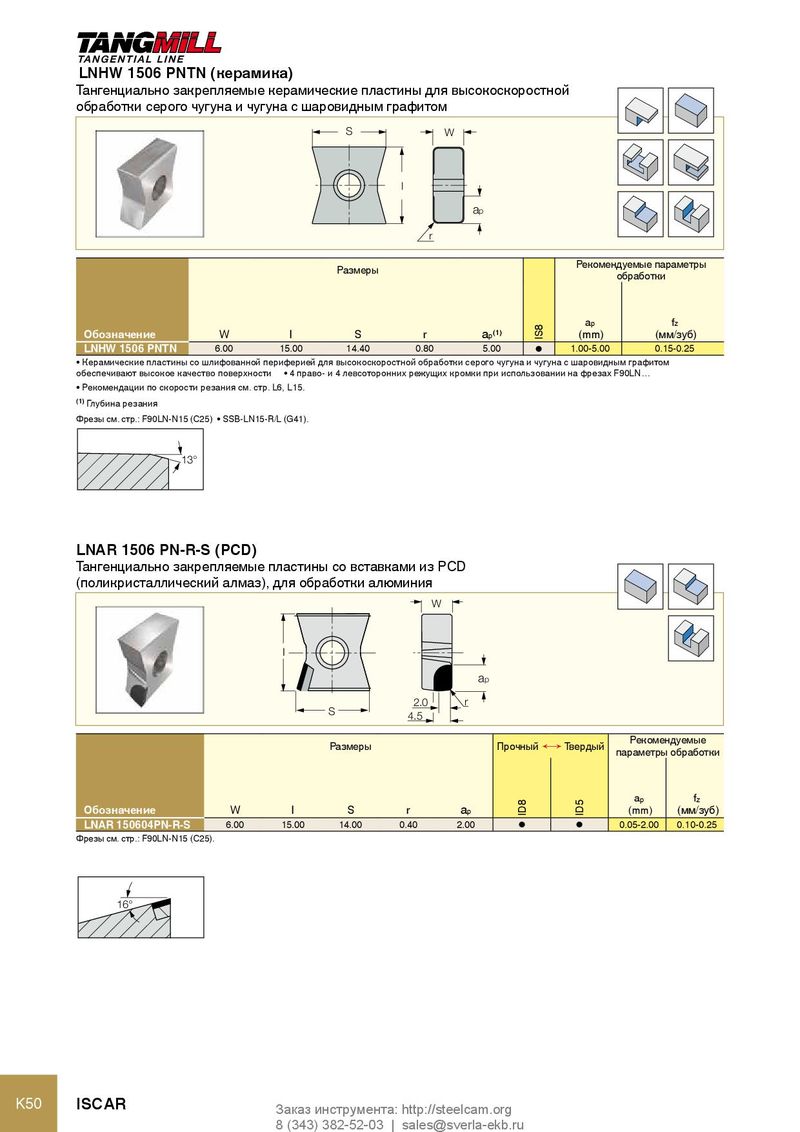

LNHW 1506 PNTN (керамика)
Тангенциально закрепляемые керамические пластины для высокоскоростной
обработки серого чугуна и чугуна с шаровидным графитом
S W
l ap r Размеры Рекомендуемые параметры обработки
ap fz
| Обозначение | W | l | S | r | ap(1) | (mm) | (мм/зуб) | |
| LNHW 1506 PNTN | 6.00 | 15.00 | 14.40 | 0.80 | 5.00 | l | 1.00-5.00 | 0.15-0.25 |
- Керамические пластины со шлифованной периферией для высокоскоростной обработки серого чугуна и чугуна с шаровидным графитом
обеспечивают высокое качество поверхности 4 право- и 4 левсоторонних режущих кромки при использовании на фрезах F90LN…
- Рекомендации по скорости резания см. стр. L6, L15.
(1) Глубина резания Фрезы см. стр.: F90LN-N15 (C25) SSB-LN15-R/L (G41).
13°
LNAR 1506 PN-R-S (PCD)
Тангенциально закрепляемые пластины со вставками из PCD
(поликристаллический алмаз), для обработки алюминия
W
I ap 2.0 r S 4.5 Размеры Рекомендуемые Прочный Ö Твердый параметры обработки
ap fz
| Обозначение | W | l | S | r | ap | (mm) | (мм/зуб) | ||
| LNAR 150604PN-R-S | 6.00 | 15.00 | 14.00 | 0.40 | 2.00 | l | l | 0.05-2.00 | 0.10-0.25 |
Фрезы см. стр.: F90LN-N15 (C25).
16°
