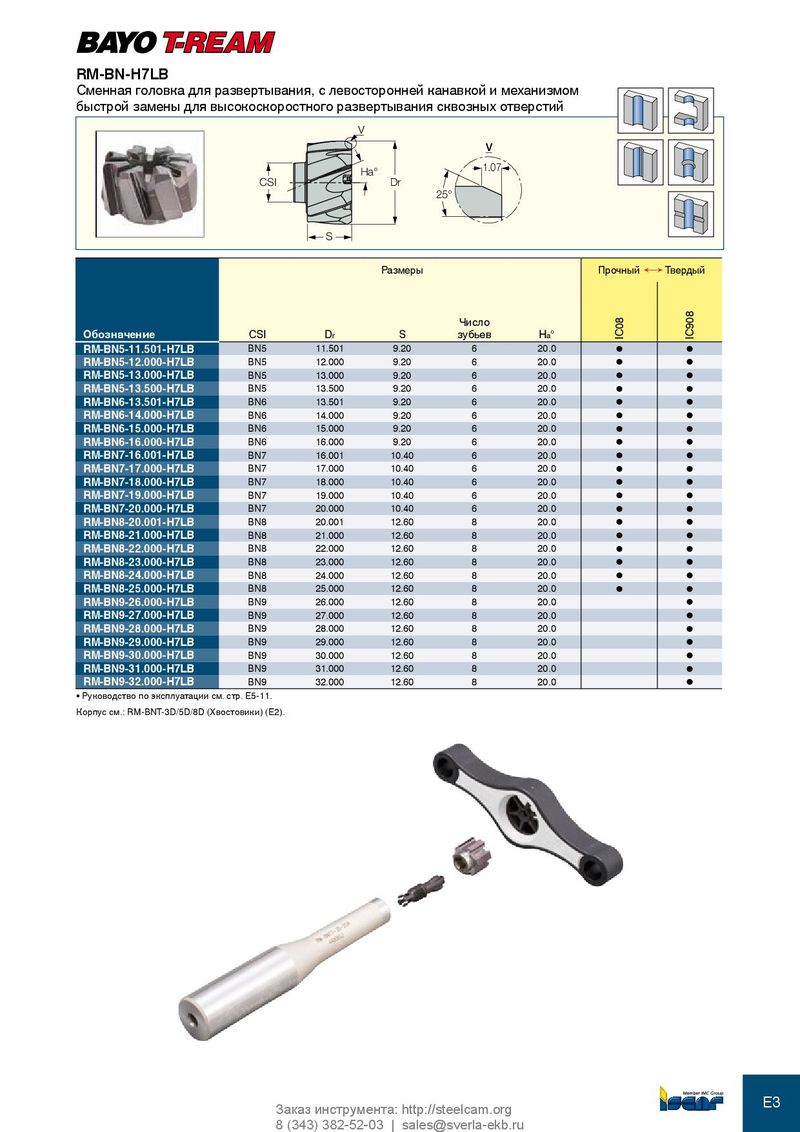

Каталог Iscar решения для глубокого сверления - страница 88

RM-BN-H7LB
Сменная головка для развертывания, с левосторонней канавкой и механизмом
быстрой замены для высокоскоростного развертывания сквозных отверстий
V
V
Ha° 1.07
CSI Dr
25°

S

Размеры Прочный Ö Твердый


IC908
Число


IC08
Обозначение CSI Dr S зубьев Ha°
RM-BN5-11.501-H7LB BN5 11.501 9.20 6 20.0 l l
RM-BN5-12.000-H7LB BN5 12.000 9.20 6 20.0 l l
RM-BN5-13.000-H7LB BN5 13.000 9.20 6 20.0 l l
RM-BN5-13.500-H7LB BN5 13.500 9.20 6 20.0 l l
RM-BN6-13.501-H7LB BN6 13.501 9.20 6 20.0 l l
RM-BN6-14.000-H7LB BN6 14.000 9.20 6 20.0 l l
RM-BN6-15.000-H7LB BN6 15.000 9.20 6 20.0 l l
RM-BN6-16.000-H7LB BN6 16.000 9.20 6 20.0 l l
RM-BN7-16.001-H7LB BN7 16.001 10.40 6 20.0 l l
RM-BN7-17.000-H7LB BN7 17.000 10.40 6 20.0 l l
RM-BN7-18.000-H7LB BN7 18.000 10.40 6 20.0 l l
RM-BN7-19.000-H7LB BN7 19.000 10.40 6 20.0 l l
RM-BN7-20.000-H7LB BN7 20.000 10.40 6 20.0 l l
RM-BN8-20.001-H7LB BN8 20.001 12.60 8 20.0 l l
RM-BN8-21.000-H7LB BN8 21.000 12.60 8 20.0 l l
RM-BN8-22.000-H7LB BN8 22.000 12.60 8 20.0 l l
RM-BN8-23.000-H7LB BN8 23.000 12.60 8 20.0 l l
RM-BN8-24.000-H7LB BN8 24.000 12.60 8 20.0 l l
RM-BN8-25.000-H7LB BN8 25.000 12.60 8 20.0 l l
RM-BN9-26.000-H7LB BN9 26.000 12.60 8 20.0 l
RM-BN9-27.000-H7LB BN9 27.000 12.60 8 20.0 l
RM-BN9-28.000-H7LB BN9 28.000 12.60 8 20.0 l
RM-BN9-29.000-H7LB BN9 29.000 12.60 8 20.0 l
RM-BN9-30.000-H7LB BN9 30.000 12.60 8 20.0 l
RM-BN9-31.000-H7LB BN9 31.000 12.60 8 20.0 l
RM-BN9-32.000-H7LB BN9 32.000 12.60 8 20.0 l
• Руководство по эксплуатации см. стр. E5-11.
Корпус см.: RM-BNT-3D/5D/8D (Хвостовики) (E2).


Заказ инструмента: http://steelcam.org E3
8 (343) 382-52-03 | sales@sverla-ekb.ru
