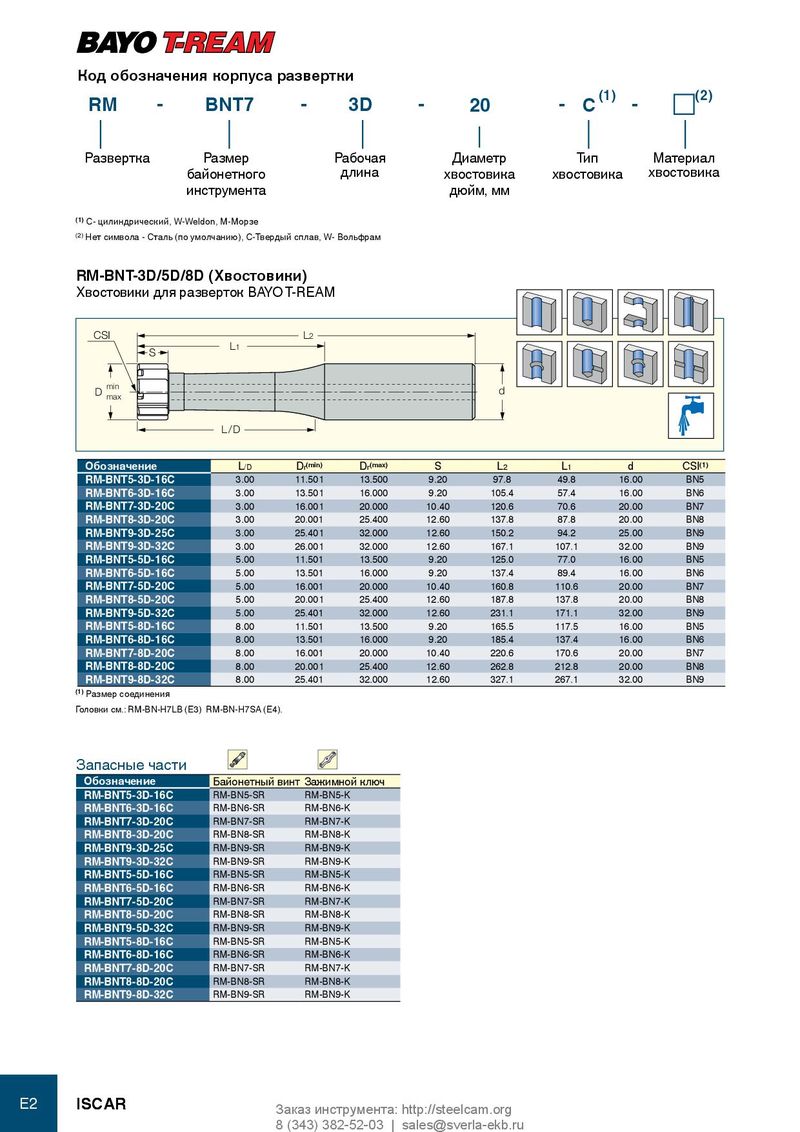

Каталог Iscar решения для глубокого сверления - страница 87
Навигация
Каталог Iscar расточные системы 2022
Каталог Iscar токарные державки ISO 2022
Каталог Iscar резьбонарезные фрезы
Каталог Iscar концевые фрезы со сменными пластинами 2022
Каталог Iscar крепление инструмента
Каталог Iscar дисковые фрезы и фрезерные пластины 2022
код обозначения корпуса развертки
| RM | - | BNT7 | - | 3D | - | 20 | - | C (1) | - | (2) | ||||
| Развертка | Размер | Рабочая | Диаметр | Тип | Материал | |||||||||
| байонетного | длина | хвостовика | хвостовика | хвостовика |
инструмента дюйм, мм (1) C- цилиндрический, W-Weldon, M-Морзе (2) Нет символа - Сталь (по умолчанию), C-Твердый сплав, W- Вольфрам RM-BNT-3D/5D/8D (Хвостовики)
Хвостовики для разверток BAYO T-REAM
CSI L2
L1
S
D min d
max L/D
| Обозначение | L/D | Dr(min) | Dr(max) | S | L2 | L1 | d | CSI(1) |
| RM-BNT5-3D-16C | 3.00 | 11.501 | 13.500 | 9.20 | 97.8 | 49.8 | 16.00 | BN5 |
| RM-BNT6-3D-16C | 3.00 | 13.501 | 16.000 | 9.20 | 105.4 | 57.4 | 16.00 | BN6 |
| RM-BNT7-3D-20C | 3.00 | 16.001 | 20.000 | 10.40 | 120.6 | 70.6 | 20.00 | BN7 |
| RM-BNT8-3D-20C | 3.00 | 20.001 | 25.400 | 12.60 | 137.8 | 87.8 | 20.00 | BN8 |
| RM-BNT9-3D-25C | 3.00 | 25.401 | 32.000 | 12.60 | 150.2 | 94.2 | 25.00 | BN9 |
| RM-BNT9-3D-32C | 3.00 | 26.001 | 32.000 | 12.60 | 167.1 | 107.1 | 32.00 | BN9 |
| RM-BNT5-5D-16C | 5.00 | 11.501 | 13.500 | 9.20 | 125.0 | 77.0 | 16.00 | BN5 |
| RM-BNT6-5D-16C | 5.00 | 13.501 | 16.000 | 9.20 | 137.4 | 89.4 | 16.00 | BN6 |
| RM-BNT7-5D-20C | 5.00 | 16.001 | 20.000 | 10.40 | 160.8 | 110.6 | 20.00 | BN7 |
| RM-BNT8-5D-20C | 5.00 | 20.001 | 25.400 | 12.60 | 187.8 | 137.8 | 20.00 | BN8 |
| RM-BNT9-5D-32C | 5.00 | 25.401 | 32.000 | 12.60 | 231.1 | 171.1 | 32.00 | BN9 |
| RM-BNT5-8D-16C | 8.00 | 11.501 | 13.500 | 9.20 | 165.5 | 117.5 | 16.00 | BN5 |
| RM-BNT6-8D-16C | 8.00 | 13.501 | 16.000 | 9.20 | 185.4 | 137.4 | 16.00 | BN6 |
| RM-BNT7-8D-20C | 8.00 | 16.001 | 20.000 | 10.40 | 220.6 | 170.6 | 20.00 | BN7 |
| RM-BNT8-8D-20C | 8.00 | 20.001 | 25.400 | 12.60 | 262.8 | 212.8 | 20.00 | BN8 |
| RM-BNT9-8D-32C | 8.00 | 25.401 | 32.000 | 12.60 | 327.1 | 267.1 | 32.00 | BN9 |
(1) Размер соединения Головки см.: RM-BN-H7LB (E3) RM-BN-H7SA (E4).
Запасные части
| Обозначение | Байонетный в | инт | Зажимной ключ |
| RM-BNT5-3D-16C | RM-BN5-SR | RM-BN5-K | |
| RM-BNT6-3D-16C | RM-BN6-SR | RM-BN6-K | |
| RM-BNT7-3D-20C | RM-BN7-SR | RM-BN7-K | |
| RM-BNT8-3D-20C | RM-BN8-SR | RM-BN8-K | |
| RM-BNT9-3D-25C | RM-BN9-SR | RM-BN9-K | |
| RM-BNT9-3D-32C | RM-BN9-SR | RM-BN9-K | |
| RM-BNT5-5D-16C | RM-BN5-SR | RM-BN5-K | |
| RM-BNT6-5D-16C | RM-BN6-SR | RM-BN6-K | |
| RM-BNT7-5D-20C | RM-BN7-SR | RM-BN7-K | |
| RM-BNT8-5D-20C | RM-BN8-SR | RM-BN8-K | |
| RM-BNT9-5D-32C | RM-BN9-SR | RM-BN9-K | |
| RM-BNT5-8D-16C | RM-BN5-SR | RM-BN5-K | |
| RM-BNT6-8D-16C | RM-BN6-SR | RM-BN6-K | |
| RM-BNT7-8D-20C | RM-BN7-SR | RM-BN7-K | |
| RM-BNT8-8D-20C | RM-BN8-SR | RM-BN8-K | |
| RM-BNT9-8D-32C | RM-BN9-SR | RM-BN9-K |
