Каталог Iscar решения для глубокого сверления - страница 89

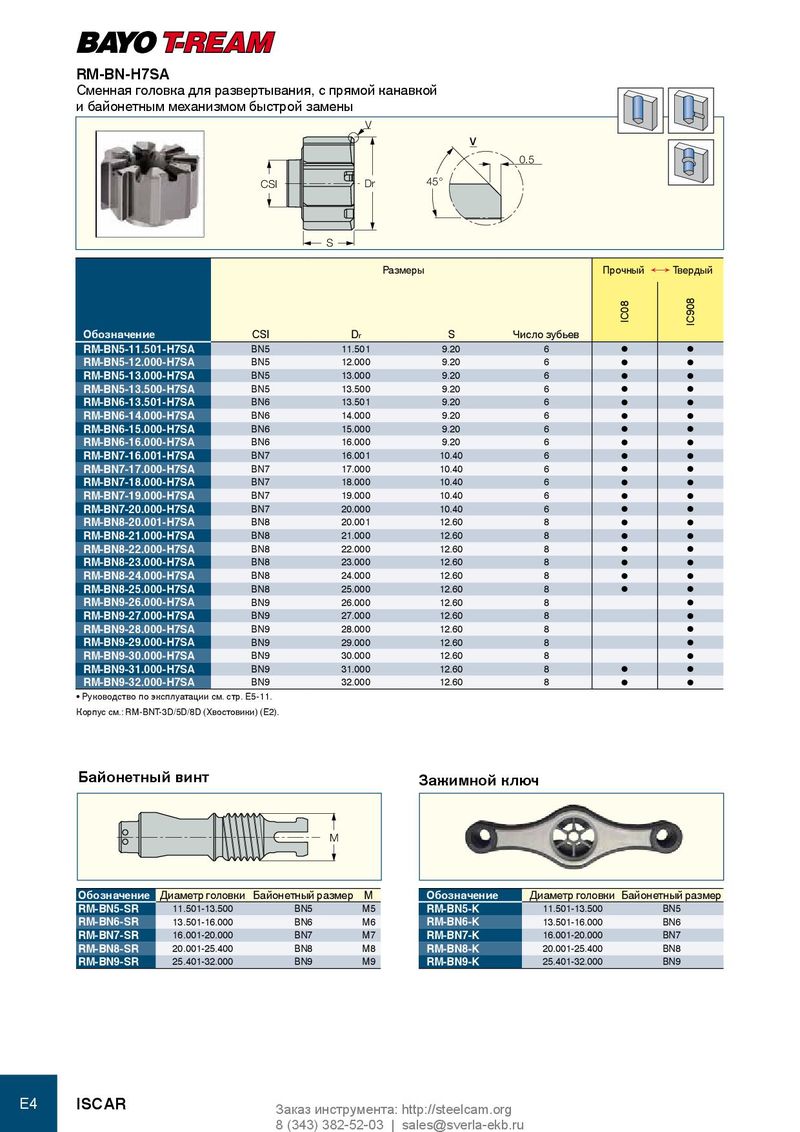

RM-BN-H7SA Сменная головка для развертывания, с прямой канавкой и байонетным механизмом быстрой замены V V 0.5 CSI Dr 45° S Размеры Прочный Ö Твердый IC08 IC908 Обозначение CSI D r S Число зубьев RM-BN5-11.501-H7SA BN5 11.501 9.20 6 l l RM-BN5-12.000-H7SA BN5 12.000 9.20 6 l l RM-BN5-13.000-H7SA BN5 13.000 9.20 6 l l RM-BN5-13.500-H7SA BN5 13.500 9.20 6 l l RM-BN6-13.501-H7SA BN6 13.501 9.20 6 l l RM-BN6-14.000-H7SA BN6 14.000 9.20 6 l l RM-BN6-15.000-H7SA BN6 15.000 9.20 6 l l RM-BN6-16.000-H7SA BN6 16.000 9.20 6 l l RM-BN7-16.001-H7SA BN7 16.001 10.40 6 l l RM-BN7-17.000-H7SA BN7 17.000 10.40 6 l l RM-BN7-18.000-H7SA BN7 18.000 10.40 6 l l RM-BN7-19.000-H7SA BN7 19.000 10.40 6 l l RM-BN7-20.000-H7SA BN7 20.000 10.40 6 l l RM-BN8-20.001-H7SA BN8 20.001 12.60 8 l l RM-BN8-21.000-H7SA BN8 21.000 12.60 8 l l RM-BN8-22.000-H7SA BN8 22.000 12.60 8 l l RM-BN8-23.000-H7SA BN8 23.000 12.60 8 l l RM-BN8-24.000-H7SA BN8 24.000 12.60 8 l l RM-BN8-25.000-H7SA BN8 25.000 12.60 8 l l RM-BN9-26.000-H7SA BN9 26.000 12.60 8 l RM-BN9-27.000-H7SA BN9 27.000 12.60 8 l RM-BN9-28.000-H7SA BN9 28.000 12.60 8 l RM-BN9-29.000-H7SA BN9 29.000 12.60 8 l RM-BN9-30.000-H7SA BN9 30.000 12.60 8 l RM-BN9-31.000-H7SA BN9 31.000 12.60 8 l l RM-BN9-32.000-H7SA BN9 32.000 12.60 8 l l • Руководство по эксплуатации см. стр. E5-11. Корпус см.: RM-BNT-3D/5D/8D (Хвостовики) (E2). Байонетный винт зажимной ключ M Обозначение Диаметр головки Байонетный размер M Обозначение Диаметр головки Байонетный размер RM-BN5-SR 11.501-13.500 BN5 M5 RM-BN5-K 11.501-13.500 BN5 RM-BN6-SR 13.501-16.000 BN6 M6 RM-BN6-K 13.501-16.000 BN6 RM-BN7-SR 16.001-20.000 BN7 M7 RM-BN7-K 16.001-20.000 BN7 RM-BN8-SR 20.001-25.400 BN8 M8 RM-BN8-K 20.001-25.400 BN8 RM-BN9-SR 25.401-32.000 BN9 M9 RM-BN9-K 25.401-32.000 BN9 E4 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
