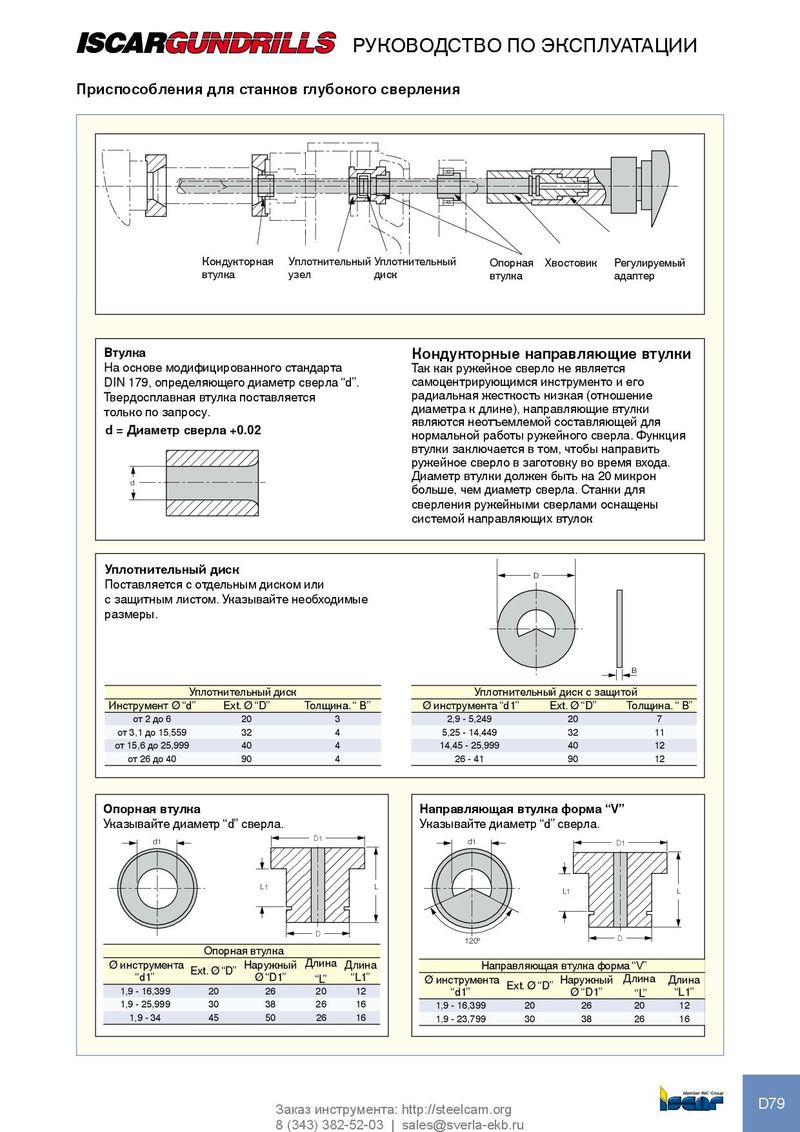

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ приспособления для станков глубокого сверления Кондукторная Уплотнительный Уплотнительный Опорная Хвостовик Регулируемый втулка узел диск втулка адаптер втулка кондукторные направляющие втулки На основе модифицированного стандарта Так как ружейное сверло не является DIN 179, определяющего диаметр сверла “d”. самоцентрирующимся инструменто и его Твердосплавная втулка поставляется радиальная жесткость низкая (отношение только по запросу. диаметра к длине), направляющие втулки являются неотъемлемой составляющей для d = диаметр сверла +0.02 нормальной работы ружейного сверла. Функция втулки заключается в том, чтобы направить ружейное сверло в заготовку во время входа. Диаметр втулки должен быть на 20 микрон d больше, чем диаметр сверла. Станки для сверления ружейными сверлами оснащены системой направляющих втулок уплотнительный диск D Поставляется с отдельным диском или с защитным листом. Указывайте необходимые размеры. B Уплотнительный диск Уплотнительный диск с защитой Инструмент Ø “d” Ext. Ø “D” Толщина. “ B” Ø инструмента “d1” Ext. Ø “D” Толщина. “ B” от 2 до 6 20 3 2,9 - 5,249 20 7 от 3,1 до 15,559 32 4 5,25 - 14,449 32 11 от 15,6 до 25,999 40 4 14,45 - 25,999 40 12 от 26 до 40 90 4 26 - 41 90 12 опорная втулка направляющая втулка форма “V” Указывайте диаметр “d” сверла. Указывайте диаметр “d” сверла. d1 D1 d1 D1 L1 L L1 L D 120º D Опорная втулка Ø инструмента Наружный Длина Длина Направляющая втулка форма “V” Ext. Ø “D” “d1” Ø “D1” “L” “L1” Ø инструмента Наружный Длина Длина Ext. Ø “D” 1,9 - 16,399 20 26 20 12 “d1” Ø “D1” “L” “L1” 1,9 - 25,999 30 38 26 16 1,9 - 16,399 20 26 20 12 1,9 - 34 45 50 26 16 1,9 - 23,799 30 38 26 16 D79 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
