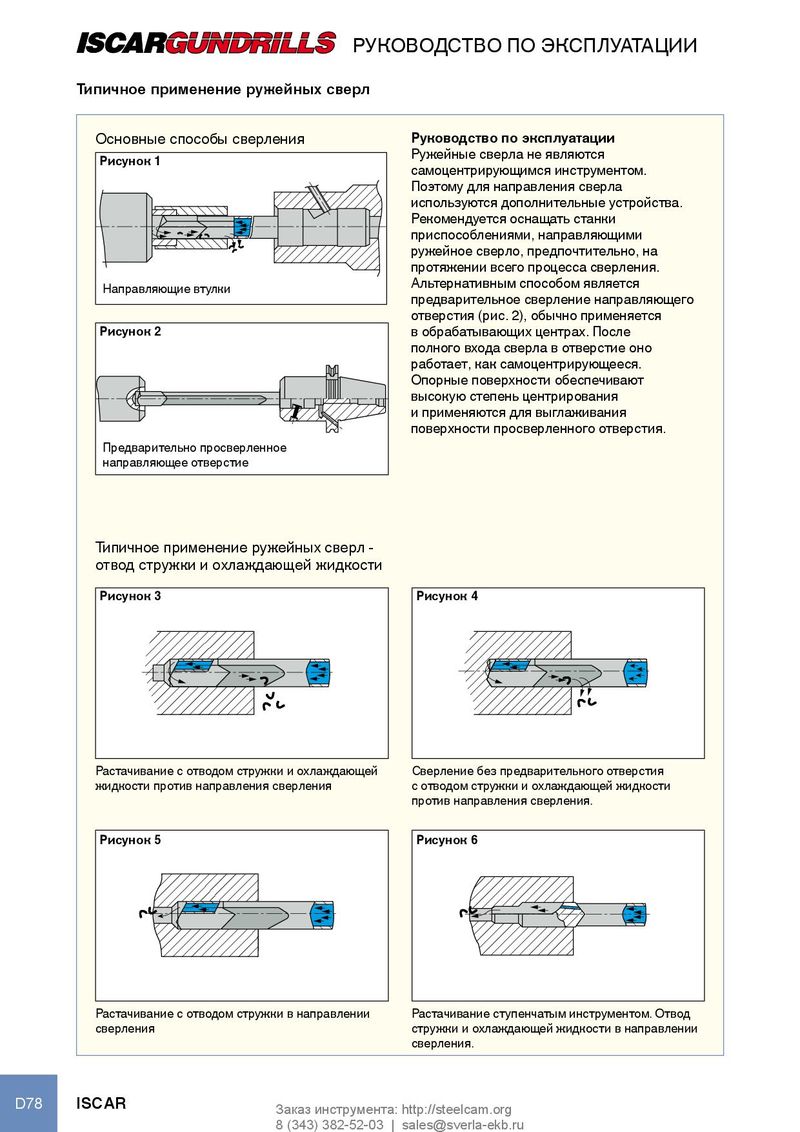

Типичное применение ружейных сверл
| Основные способы сверления | Руководство по эксплуатации |
| Рисунок 1 | Ружейные сверла не являются |
самоцентрирующимся инструментом. Поэтому для направления сверла используются дополнительные устройства. Рекомендуется оснащать станки
приспособлениями, направляющими ружейное сверло, предпочтительно, на протяжении всего процесса сверления.
| Направляющие втулки | Альтернативным способом является |
| предварительное сверление направляющего | |
| отверстия (рис. 2), обычно применяется | |
| Рисунок 2 | в обрабатывающих центрах. После |
полного входа сверла в отверстие оно работает, как самоцентрирующееся. Опорные поверхности обеспечивают высокую степень центрирования
и применяются для выглаживания поверхности просверленного отверстия. Предварительно просверленное направляющее отверстие
Типичное применение ружейных сверл - отвод стружки и охлаждающей жидкости Рисунок 3 Рисунок 4
Растачивание с отводом стружки и охлаждающей Сверление без предварительного отверстия жидкости против направления сверления с отводом стружки и охлаждающей жидкости против направления сверления. Рисунок 5 Рисунок 6
Растачивание с отводом стружки в направлении Растачивание ступенчатым инструментом. Отвод сверления стружки и охлаждающей жидкости в направлении сверления.
