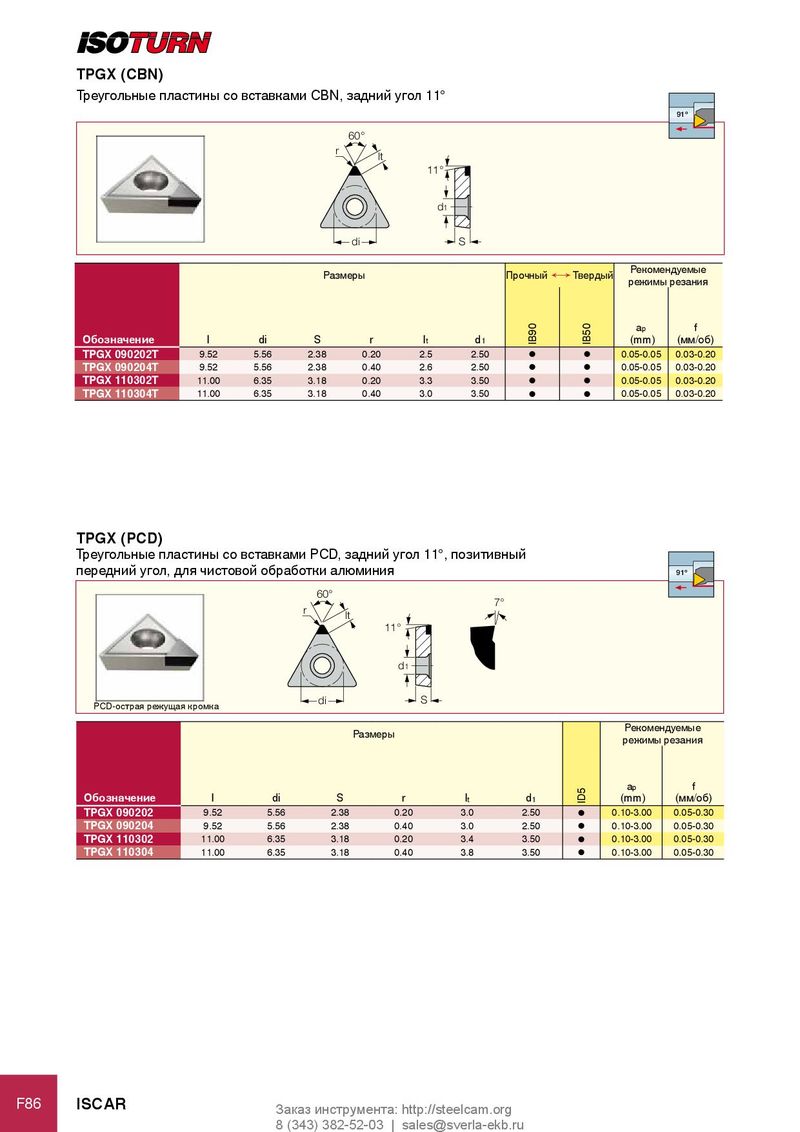

TPGX (CBN)
Треугольные пластины со вставками CBN, задний угол 11°
60°
r lt
11°
d1
di S
Размеры
91º
Рекомендуемые Прочный Ö Твердый режимы резания
ap f
| обозначение | l | di | S | r | lt | d1 | (mm) | (мм/об) | ||
| TPGX 090202T | 9.52 | 5.56 | 2.38 | 0.20 | 2.5 | 2.50 | l | l | 0.05-0.05 | 0.03-0.20 |
| TPGX 090204T | 9.52 | 5.56 | 2.38 | 0.40 | 2.6 | 2.50 | 0.05-0.05 | 0.03-0.20 | ||
| l | l | |||||||||
| TPGX 110302T | 11.00 | 6.35 | 3.18 | 0.20 | 3.3 | 3.50 | l | l | 0.05-0.05 | 0.03-0.20 |
| TPGX 110304T | 11.00 | 6.35 | 3.18 | 0.40 | 3.0 | 3.50 | l | l | 0.05-0.05 | 0.03-0.20 |
TPGX (PCD)
Треугольные пластины со вставками PCD, задний угол 11°, позитивный
передний угол, для чистовой обработки алюминия
91º
60°
7°
r lt
11°
d1
di S
PCD-острая режущая кромка Рекомендуемые Размеры режимы резания
ap f
| обозначение | l | di | S | r | lt | d1 | (mm) | (мм/об) | |
| TPGX 090202 | 9.52 | 5.56 | 2.38 | 0.20 | 3.0 | 2.50 | l | 0.10-3.00 | 0.05-0.30 |
| TPGX 090204 | 9.52 | 5.56 | 2.38 | 0.40 | 3.0 | 2.50 | l | 0.10-3.00 | 0.05-0.30 |
| TPGX 110302 | 11.00 | 6.35 | 3.18 | 0.20 | 3.4 | 3.50 | l | 0.10-3.00 | 0.05-0.30 |
| TPGX 110304 | 11.00 | 6.35 | 3.18 | 0.40 | 3.8 | 3.50 | 0.10-3.00 | 0.05-0.30 |
l
