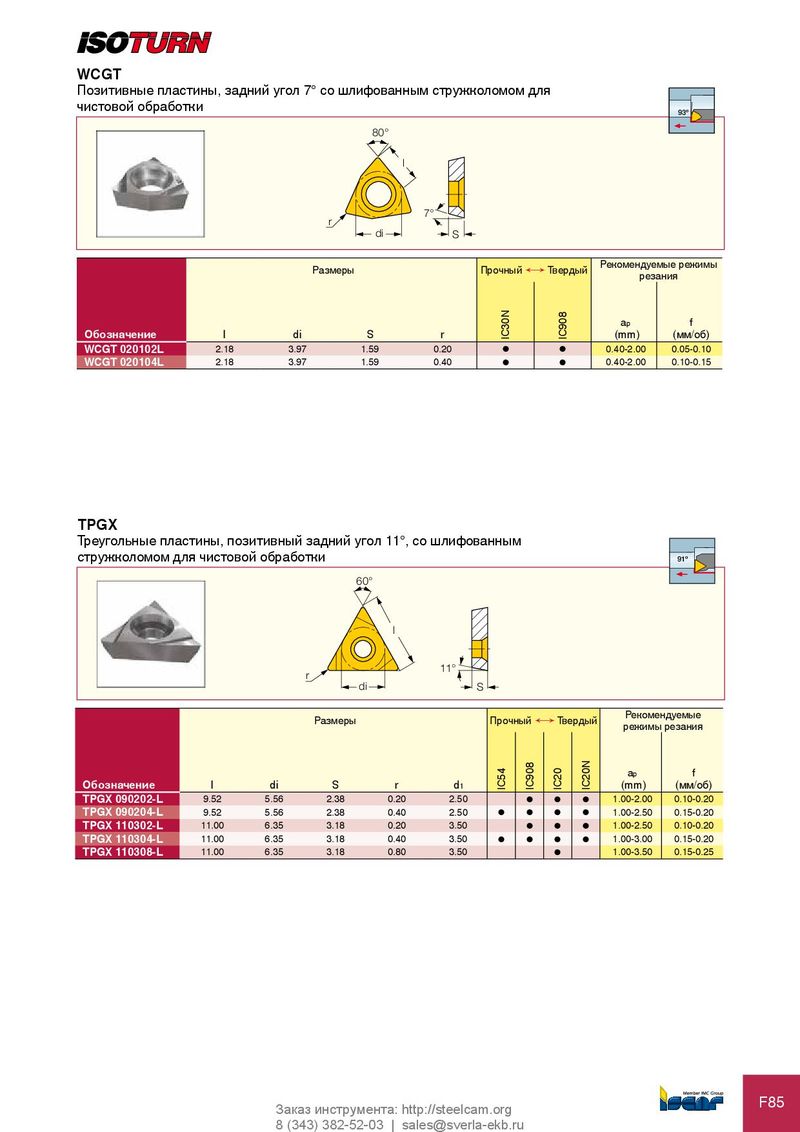

WCGT
Позитивные пластины, задний угол 7° со шлифованным стружколомом для
чистовой обработки
93º
80°
l
7°
r
di S
Размеры Прочный Ö Твердый Рекомендуемые режимы резания
ap f
| обозначение | l | di | S | r | (mm) | (мм/об) | ||
| WCGT 020102L | 2.18 | 3.97 | 1.59 | 0.20 | l | l | 0.40-2.00 | 0.05-0.10 |
| WCGT 020104L | 2.18 | 3.97 | 1.59 | 0.40 | l | l | 0.40-2.00 | 0.10-0.15 |
TPGX
Треугольные пластины, позитивный задний угол 11°, со шлифованным
стружколомом для чистовой обработки
91º
60°
l
11°
r
di S
Рекомендуемые Размеры Прочный Ö Твердый режимы резания
a p f
| обозначение | l | di | S | r | d1 | (mm) | (мм/об) | ||||
| TPGX 090202-L | 9.52 | 5.56 | 2.38 | 0.20 | 2.50 | l | l | l | 1.00-2.00 | 0.10-0.20 | |
| TPGX 090204-L | 9.52 | 5.56 | 2.38 | 0.40 | 2.50 | l | l | l | l | 1.00-2.50 | 0.15-0.20 |
| TPGX 110302-L | 11.00 | 6.35 | 3.18 | 0.20 | 3.50 | l | l | l | 1.00-2.50 | 0.10-0.20 | |
| TPGX 110304-L | 11.00 | 6.35 | 3.18 | 0.40 | 3.50 | l | l | l | l | 1.00-3.00 | 0.15-0.20 |
| TPGX 110308-L | 11.00 | 6.35 | 3.18 | 0.80 | 3.50 | 1.00-3.50 | 0.15-0.25 |
l
