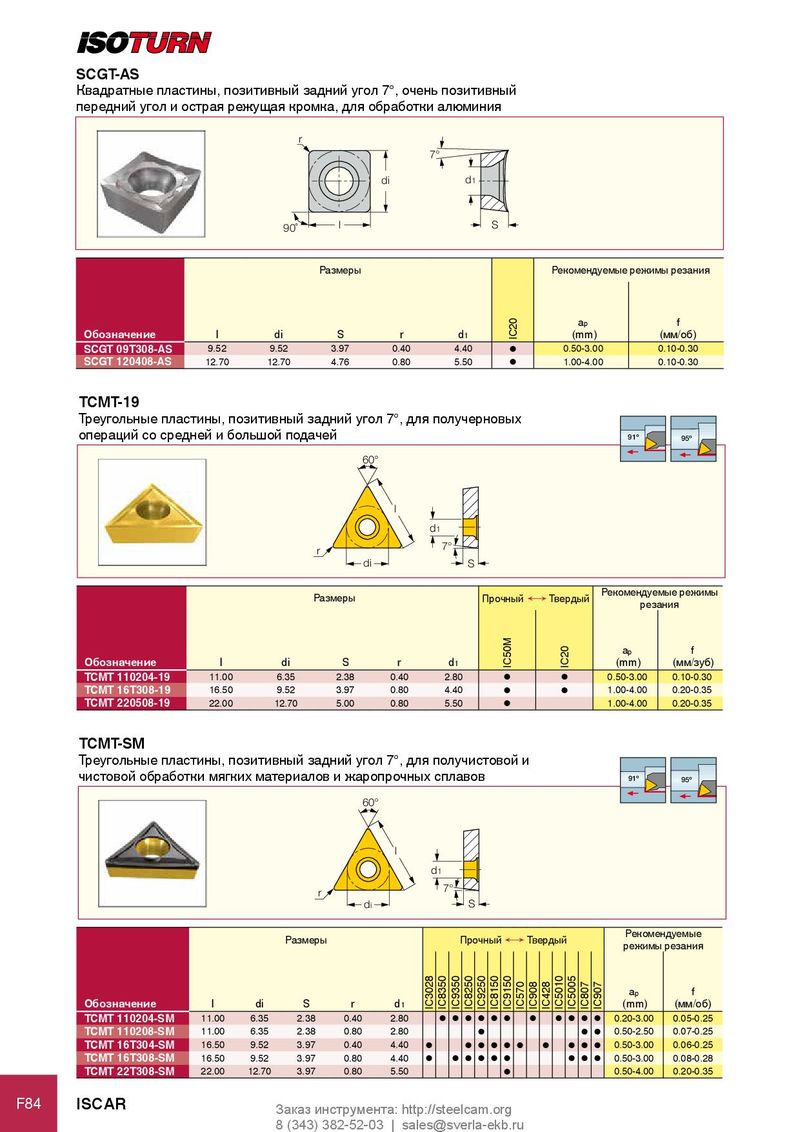

SCGT-AS
Квадратные пластины, позитивный задний угол 7°, очень позитивный
передний угол и острая режущая кромка, для обработки алюминия
r
7°
di d1
90˚ l S
Размеры Рекомендуемые режимы резания
a p f
| обозначение | l | di | S | r | d1 | (mm) | (мм/об) | |
| SCGT 09T308-AS | 9.52 | 9.52 | 3.97 | 0.40 | 4.40 | l | 0.50-3.00 | 0.10-0.30 |
| SCGT 120408-AS | 12.70 | 12.70 | 4.76 | 0.80 | 5.50 | 1.00-4.00 | 0.10-0.30 |
l TCMT-19 Треугольные пластины, позитивный задний угол 7°, для получерновых операций со средней и большой подачей
91º 95º
60°
l
d1
r 7°
di S
Размеры Прочный Ö Твердый Рекомендуемые режимы резания
ap f
| обозначение | l | di | S | r | d1 | (mm) | (мм/зуб) | ||
| TCMT 110204-19 | 11.00 | 6.35 | 2.38 | 0.40 | 2.80 | l | l | 0.50-3.00 | 0.10-0.30 |
| TCMT 16T308-19 | 16.50 | 9.52 | 3.97 | 0.80 | 4.40 | 1.00-4.00 | 0.20-0.35 | ||
| l | l | ||||||||
| TCMT 220508-19 | 22.00 | 12.70 | 5.00 | 0.80 | 5.50 | l | 1.00-4.00 | 0.20-0.35 |
TCMT-SM Треугольные пластины, позитивный задний угол 7°, для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов 91º 95º
60°
l
d1
r 7°
di S
Размеры Рекомендуемые Прочный Ö Твердый режимы резания
ap f
| обозначение | l | di | S | r | d1 | (mm) | (мм/об) | |||||
| TCMT 110204-SM | 11.00 | 6.35 | 2.38 | 0.40 | 2.80 | llllll | l | llll | 0.20-3.00 | 0.05-0.25 | ||
| TCMT 110208-SM | 11.00 | 6.35 | 2.38 | 0.80 | 2.80 | 0.50-2.50 | 0.07-0.25 | |||||
| l | l l | |||||||||||
| TCMT 16T304-SM | 16.50 | 9.52 | 3.97 | 0.40 | 4.40 | 0.50-3.00 | 0.06-0.25 |
l lllll l lll
| TCMT 16T308-SM | 16.50 | 9.52 | 3.97 | 0.80 | 4.40 | l | lllll | lll | 0.50-3.00 | 0.08-0.28 | |
| TCMT 22T308-SM | 22.00 | 12.70 | 3.97 | 0.80 | 5.50 | l | 0.50-4.00 | 0.20-0.35 |
