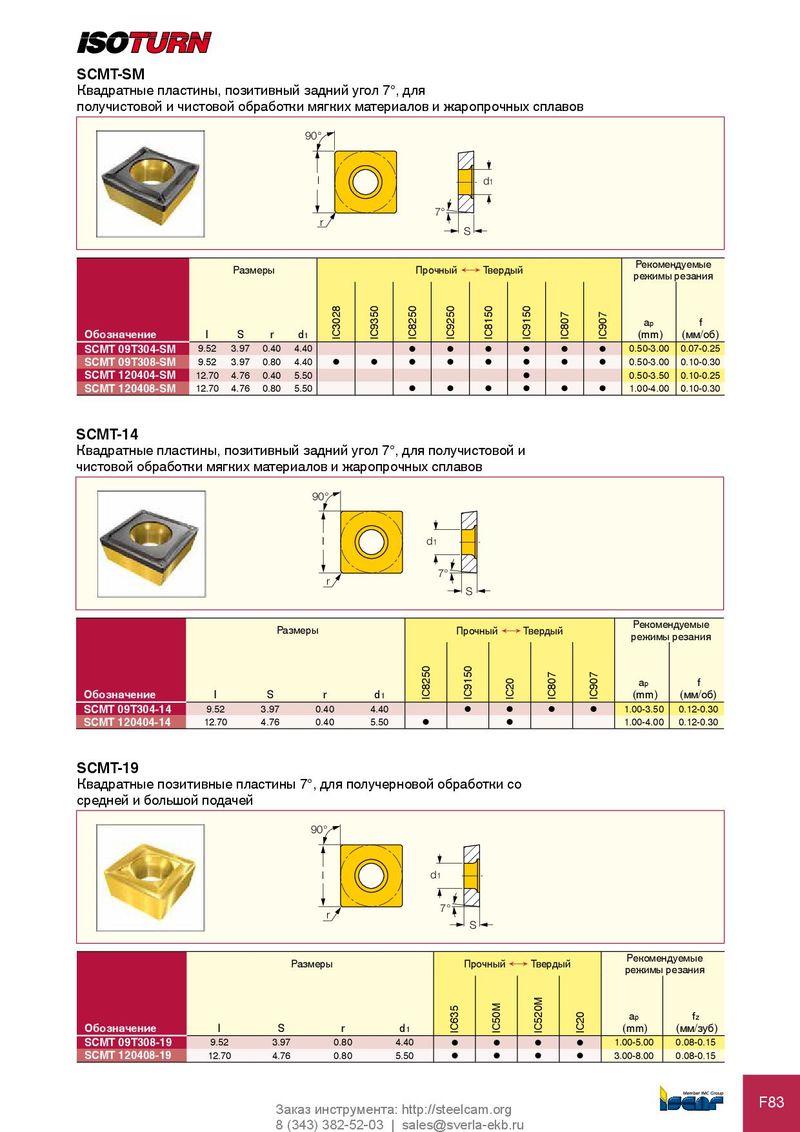

SCMT-SM
Квадратные пластины, позитивный задний угол 7°, для
получистовой и чистовой обработки мягких материалов и жаропрочных сплавов
90°
l d1 7° r S Размеры Рекомендуемые Прочный Ö Твердый режимы резания
ap f
| обозначение | l | S | d1 r | (мм/об) (mm) | |||||
| SCMT 09T304-SM | 9.52 | 3.97 0.40 4.40 | l | l | l | l | l | l | 0.50-3.00 0.07-0.25 |
| SCMT 09T308-SM | 9.52 | 3.97 0.80 4.40 | 0.50-3.00 0.10-0.30 | ||||||
| l l l | l | l | l | l | l | ||||
| SCMT 120404-SM | 12.70 4.76 0.40 5.50 | 0.50-3.50 0.10-0.25 | |||||||
| l | |||||||||
| SCMT 120408-SM | 12.70 4.76 0.80 5.50 | l | l | l | l | l | l | 1.00-4.00 0.10-0.30 |
SCMT-14 Квадратные пластины, позитивный задний угол 7°, для получистовой и чистовой обработки мягких материалов и жаропрочных сплавов 90°
I d1 7° r S Размеры Рекомендуемые Прочный Ö Твердый режимы резания
ap f
| обозначение | l | S | r | d1 | (mm) | (мм/об) | |||||
| SCMT 09T304-14 | 9.52 | 3.97 | 0.40 | 4.40 | l | l | l | l | 1.00-3.50 | 0.12-0.30 | |
| SCMT 120404-14 | 12.70 | 4.76 | 0.40 | 5.50 | l | l | 1.00-4.00 | 0.12-0.30 |
SCMT-19 Квадратные позитивные пластины 7°, для получерновой обработки со средней и большой подачей 90°
l d1 7° r
Размеры
S Рекомендуемые Прочный Ö Твердый режимы резания
ap fz
| обозначение | l | S | r | d1 | (mm) | (мм/зуб) | ||||
| SCMT 09T308-19 | 9.52 | 3.97 | 0.80 | 4.40 | l | l | l | l | 1.00-5.00 | 0.08-0.15 |
| SCMT 120408-19 | 12.70 | 4.76 | 0.80 | 5.50 | 3.00-8.00 | 0.08-0.15 | ||||
| l | l | l | l |
