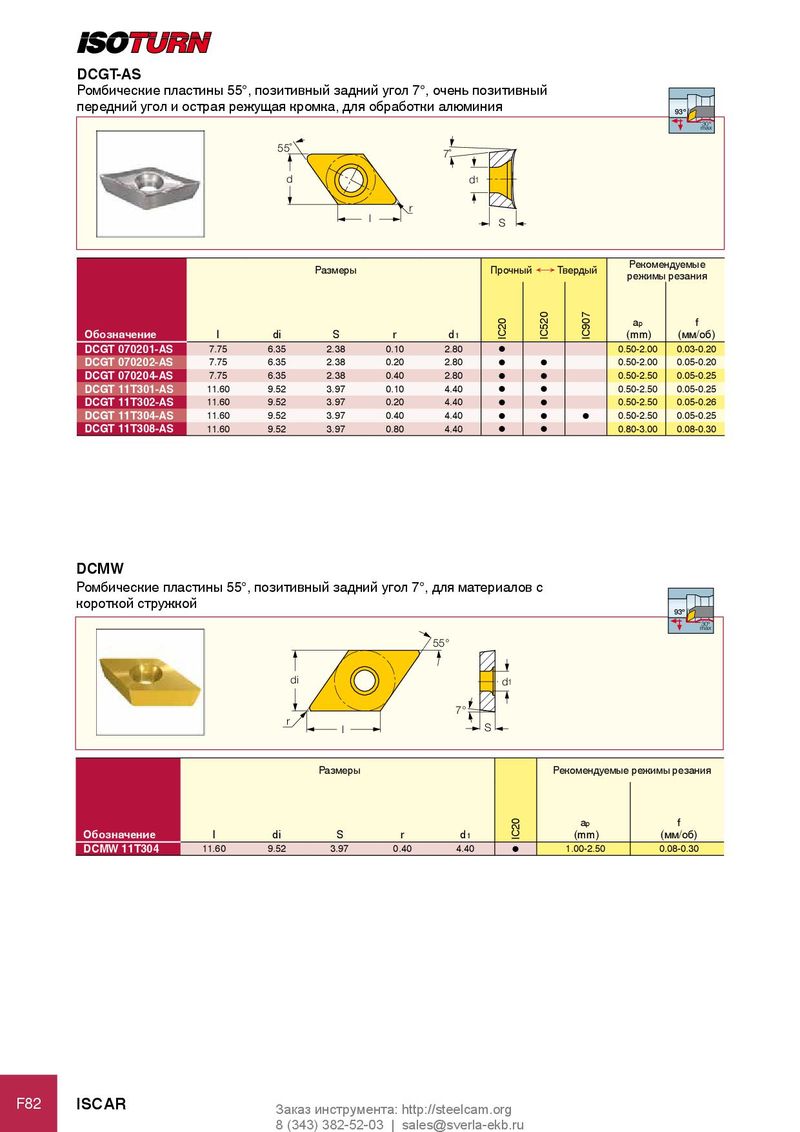

DCGT-AS
Ромбические пластины 55°, позитивный задний угол 7°, очень позитивный
передний угол и острая режущая кромка, для обработки алюминия
55˚
7˚
d d1
r
l S
Размеры Прочный Ö Твердый
93º 30º max
Рекомендуемые режимы резания
a p f
| обозначение | l | di | S | r | d1 | (mm) | (мм/об) | ||
| DCGT 070201-AS | 7.75 | 6.35 | 2.38 | 0.10 | 2.80 | l | 0.50-2.00 | 0.03-0.20 | |
| DCGT 070202-AS | 7.75 | 6.35 | 2.38 | 0.20 | 2.80 | l | l | 0.50-2.00 | 0.05-0.20 |
| DCGT 070204-AS | 7.75 | 6.35 | 2.38 | 0.40 | 2.80 | l | l | 0.50-2.50 | 0.05-0.25 |
| DCGT 11T301-AS | 11.60 | 9.52 | 3.97 | 0.10 | 4.40 | l | l | 0.50-2.50 | 0.05-0.25 |
| DCGT 11T302-AS | 11.60 | 9.52 | 3.97 | 0.20 | 4.40 | 0.50-2.50 | 0.05-0.26 | ||
| l | l | ||||||||
| DCGT 11T304-AS | 11.60 | 9.52 | 3.97 | 0.40 | 4.40 | 0.50-2.50 | 0.05-0.25 | ||
| l | l | l | |||||||
| DCGT 11T308-AS | 11.60 | 9.52 | 3.97 | 0.80 | 4.40 | l | l | 0.80-3.00 | 0.08-0.30 |
DCMW
Ромбические пластины 55°, позитивный задний угол 7°, для материалов с
короткой стружкой
93º 30º max
55°
di d1
7°
r
l S
Размеры Рекомендуемые режимы резания
ap f
| обозначение | l | di | S | r | d1 | (mm) | (мм/об) | |
| DCMW 11T304 | 11.60 | 9.52 | 3.97 | 0.40 | 4.40 | l | 1.00-2.50 | 0.08-0.30 |
