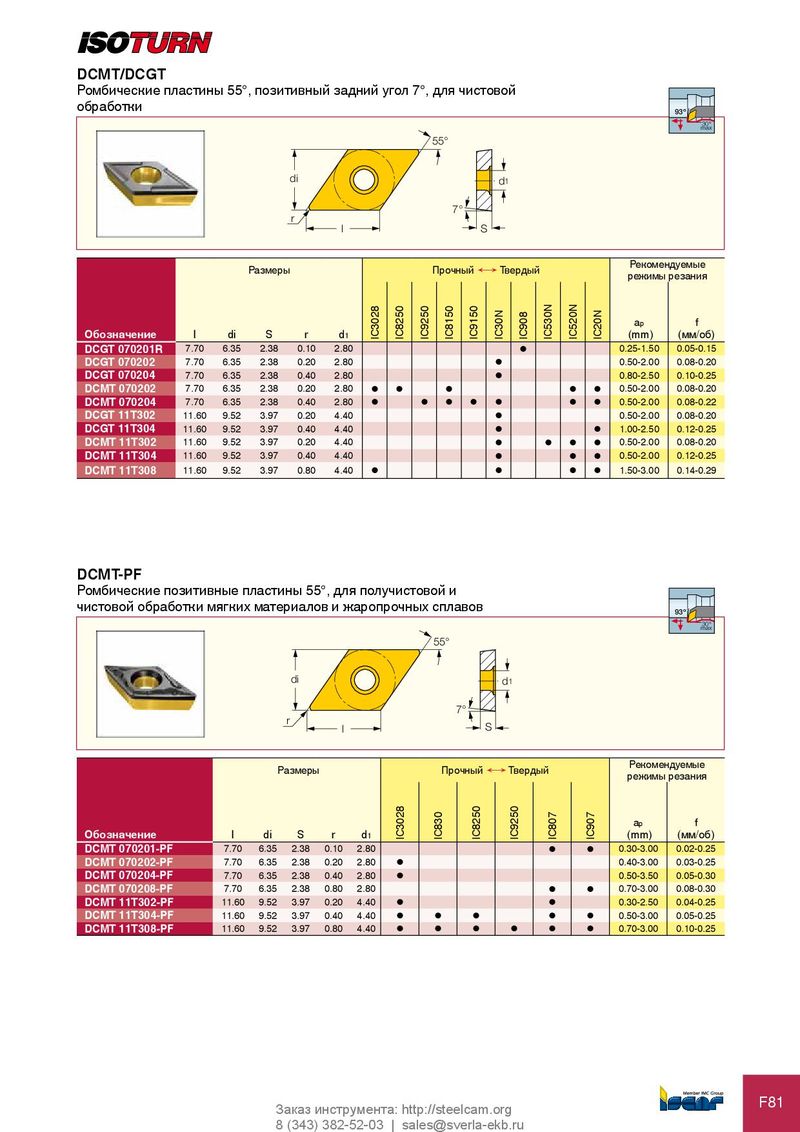

Каталог Iscar расточные системы - страница 81

DCMT/DCGT
Ромбические пластины 55°, позитивный задний угол 7°, для чистовой
обработки 93º
30º
max
55°

di d1
7°
r
l S

Рекомендуемые
Размеры Прочный Ö Твердый
режимы резания


IC530N
IC520N
IC3028
IC8250
IC9250
IC8150
IC9150
IC30N


IC20N
IC908
ap f
Обозначение l di S r d1 (mm) (мм/об)
DCGT 070201R 7.70 6.35 2.38 0.10 2.80 l 0.25-1.50 0.05-0.15
DCGT 070202 7.70 6.35 2.38 0.20 2.80 l 0.50-2.00 0.08-0.20
DCGT 070204 7.70 6.35 2.38 0.40 2.80 l 0.80-2.50 0.10-0.25
DCMT 070202 7.70 6.35 2.38 0.20 2.80 l l l l l 0.50-2.00 0.08-0.20
DCMT 070204 7.70 6.35 2.38 0.40 2.80 l l l l l l l 0.50-2.00 0.08-0.22
DCGT 11T302 11.60 9.52 3.97 0.20 4.40 l 0.50-2.00 0.08-0.20
DCGT 11T304 11.60 9.52 3.97 0.40 4.40 l l 1.00-2.50 0.12-0.25
DCMT 11T302 11.60 9.52 3.97 0.20 4.40 l l l l 0.50-2.00 0.08-0.20
DCMT 11T304 11.60 9.52 3.97 0.40 4.40 l l l 0.50-2.00 0.12-0.25
DCMT 11T308 11.60 9.52 3.97 0.80 4.40 l l l l 1.50-3.00 0.14-0.29


DCMT-PF
Ромбические позитивные пластины 55°, для получистовой и
чистовой обработки мягких материалов и жаропрочных сплавов 93º
30º
max
55°

di d1
7°
r
l S

Рекомендуемые
Размеры Прочный Ö Твердый
режимы резания
IC3028


IC8250

IC9250
IC830


IC807

IC907


ap f
Обозначение l di S r d1 (mm) (мм/об)
DCMT 070201-PF 7.70 6.35 2.38 0.10 2.80 l l 0.30-3.00 0.02-0.25
DCMT 070202-PF 7.70 6.35 2.38 0.20 2.80 l 0.40-3.00 0.03-0.25
DCMT 070204-PF 7.70 6.35 2.38 0.40 2.80 l 0.50-3.50 0.05-0.30
DCMT 070208-PF 7.70 6.35 2.38 0.80 2.80 l l 0.70-3.00 0.08-0.30
DCMT 11T302-PF 11.60 9.52 3.97 0.20 4.40 l l 0.30-2.50 0.04-0.25
DCMT 11T304-PF 11.60 9.52 3.97 0.40 4.40 l l l l l 0.50-3.00 0.05-0.25
DCMT 11T308-PF 11.60 9.52 3.97 0.80 4.40 l l l l l l 0.70-3.00 0.10-0.25
