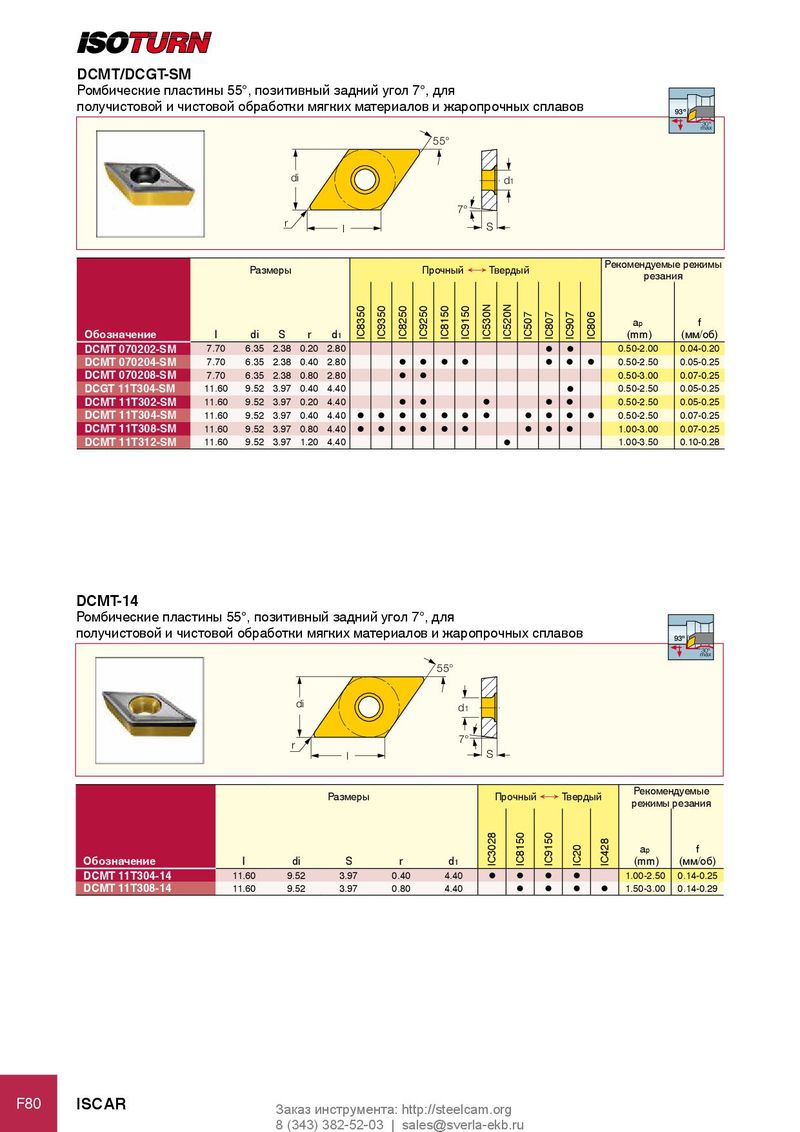

DCMT/DCGT-SM
Ромбические пластины 55°, позитивный задний угол 7°, для
получистовой и чистовой обработки мягких материалов и жаропрочных сплавов
55°
di d
1
7°
r l S
Размеры Прочный Ö Твердый
93º 30º max
Рекомендуемые режимы резания
ap f
| обозначение | l | di | S | r | d1 | (mm) | (мм/об) | ||
| DCMT 070202-SM | 7.70 | 6.35 2.38 0.20 2.80 | l | l | 0.50-2.00 | 0.04-0.20 | |||
| DCMT 070204-SM | 7.70 | 6.35 2.38 0.40 2.80 | 0.50-2.50 | 0.05-0.25 |
l l l l l l l
| DCMT 070208-SM | 7.70 | 6.35 2.38 0.80 2.80 | 0.50-3.00 | 0.07-0.25 | ||||||||||
| l | l | |||||||||||||
| DCGT 11T304-SM | 11.60 | 9.52 3.97 0.40 4.40 | l | 0.50-2.50 | 0.05-0.25 | |||||||||
| DCMT 11T302-SM | 11.60 | 9.52 3.97 0.20 4.40 | l | l | l | l | l | 0.50-2.50 | 0.05-0.25 | |||||
| DCMT 11T304-SM | 11.60 | 9.52 3.97 0.40 4.40 | l | l | l | l | l | l | l | l | l | l | l 0.50-2.50 | 0.07-0.25 |
| DCMT 11T308-SM | 11.60 | 9.52 3.97 0.80 4.40 | l | l | l | l | l | l | l | l | l | 1.00-3.00 | 0.07-0.25 | |
| DCMT 11T312-SM | 11.60 | 9.52 3.97 1.20 4.40 | l | 1.00-3.50 | 0.10-0.28 |
DCMT-14
Ромбические пластины 55°, позитивный задний угол 7°, для
получистовой и чистовой обработки мягких материалов и жаропрочных сплавов
55°
di d
1
7°
r
l S
Размеры Прочный Ö Твердый
| обозначение | l | di | S | r | d1 |
| DCMT 11T304-14 | 11.60 | 9.52 | 3.97 | 0.40 | 4.40 |
l l l l
DCMT 11T308-14 11.60 9.52 3.97 0.80 4.40 l l l l
93º 30º max
Рекомендуемые режимы резания
ap f
(mm) (мм/об)
1.00-2.50 0.14-0.25 1.50-3.00 0.14-0.29
