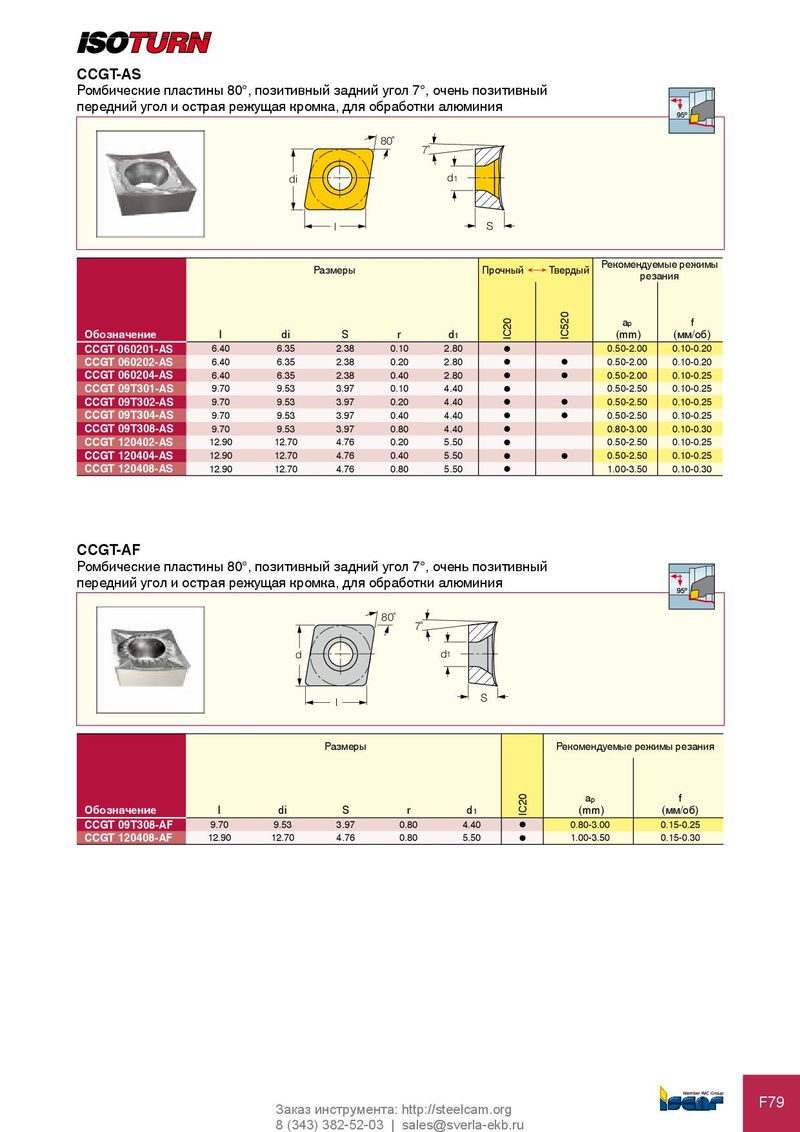

CCGT-AS
Ромбические пластины 80°, позитивный задний угол 7°, очень позитивный
передний угол и острая режущая кромка, для обработки алюминия 95º

80˚
7˚
di d1

l S

Рекомендуемые режимы
Размеры Прочный Ö Твердый
резания


IC520
ap f


IC20
Обозначение l di S r d1 (mm) (мм/об)
CCGT 060201-AS 6.40 6.35 2.38 0.10 2.80 l 0.50-2.00 0.10-0.20
CCGT 060202-AS 6.40 6.35 2.38 0.20 2.80 l l 0.50-2.00 0.10-0.20
CCGT 060204-AS 6.40 6.35 2.38 0.40 2.80 l l 0.50-2.00 0.10-0.25
CCGT 09T301-AS 9.70 9.53 3.97 0.10 4.40 l 0.50-2.50 0.10-0.25
CCGT 09T302-AS 9.70 9.53 3.97 0.20 4.40 l l 0.50-2.50 0.10-0.25
CCGT 09T304-AS 9.70 9.53 3.97 0.40 4.40 l l 0.50-2.50 0.10-0.25
CCGT 09T308-AS 9.70 9.53 3.97 0.80 4.40 l 0.80-3.00 0.10-0.30
CCGT 120402-AS 12.90 12.70 4.76 0.20 5.50 l 0.50-2.50 0.10-0.25
CCGT 120404-AS 12.90 12.70 4.76 0.40 5.50 l l 0.50-2.50 0.10-0.25
CCGT 120408-AS 12.90 12.70 4.76 0.80 5.50 l 1.00-3.50 0.10-0.30


CCGT-AF
Ромбические пластины 80°, позитивный задний угол 7°, очень позитивный
передний угол и острая режущая кромка, для обработки алюминия 95º

80˚
7˚
d d1

l S

Размеры Рекомендуемые режимы резания


ap f
IC20


Обозначение l di S r d1 (mm) (мм/об)
CCGT 09T308-AF 9.70 9.53 3.97 0.80 4.40 l 0.80-3.00 0.15-0.25
CCGT 120408-AF 12.90 12.70 4.76 0.80 5.50 l 1.00-3.50 0.15-0.30
