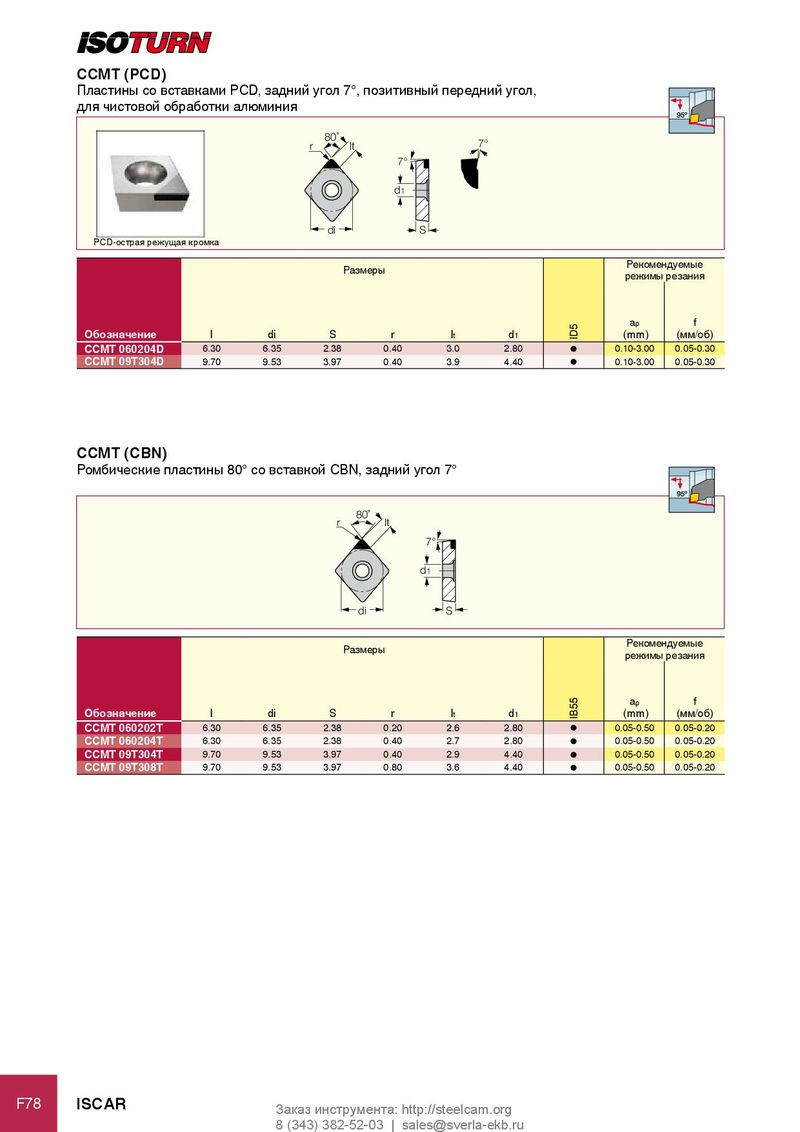

CCMT (PCD)
Пластины со вставками PCD, задний угол 7°, позитивный передний угол,
для чистовой обработки алюминия
95º
80˚
r lt 7°
7° d1
di S
PCD-острая режущая кромка Размеры Рекомендуемые режимы резания
ap f
| обозначение | l | di | S | r | lt | d1 | (mm) | (мм/об) | |
| CCMT 060204D | 6.30 | 6.35 | 2.38 | 0.40 | 3.0 | 2.80 | l | 0.10-3.00 | 0.05-0.30 |
| CCMT 09T304D | 9.70 | 9.53 | 3.97 | 0.40 | 3.9 | 4.40 | 0.10-3.00 | 0.05-0.30 |
l
CCMT (CBN)
Ромбические пластины 80° со вставкой CBN, задний угол 7°
95º
80˚
r lt
7°
d1
di S
Размеры Рекомендуемые режимы резания
ap f
| обозначение | l | di | S | r | lt | d1 | (mm) | (мм/об) | |
| CCMT 060202T | 6.30 | 6.35 | 2.38 | 0.20 | 2.6 | 2.80 | l | 0.05-0.50 | 0.05-0.20 |
| CCMT 060204T | 6.30 | 6.35 | 2.38 | 0.40 | 2.7 | 2.80 | 0.05-0.50 | 0.05-0.20 | |
| l | |||||||||
| CCMT 09T304T | 9.70 | 9.53 | 3.97 | 0.40 | 2.9 | 4.40 | 0.05-0.50 | 0.05-0.20 | |
| l | |||||||||
| CCMT 09T308T | 9.70 | 9.53 | 3.97 | 0.80 | 3.6 | 4.40 | l | 0.05-0.50 | 0.05-0.20 |
