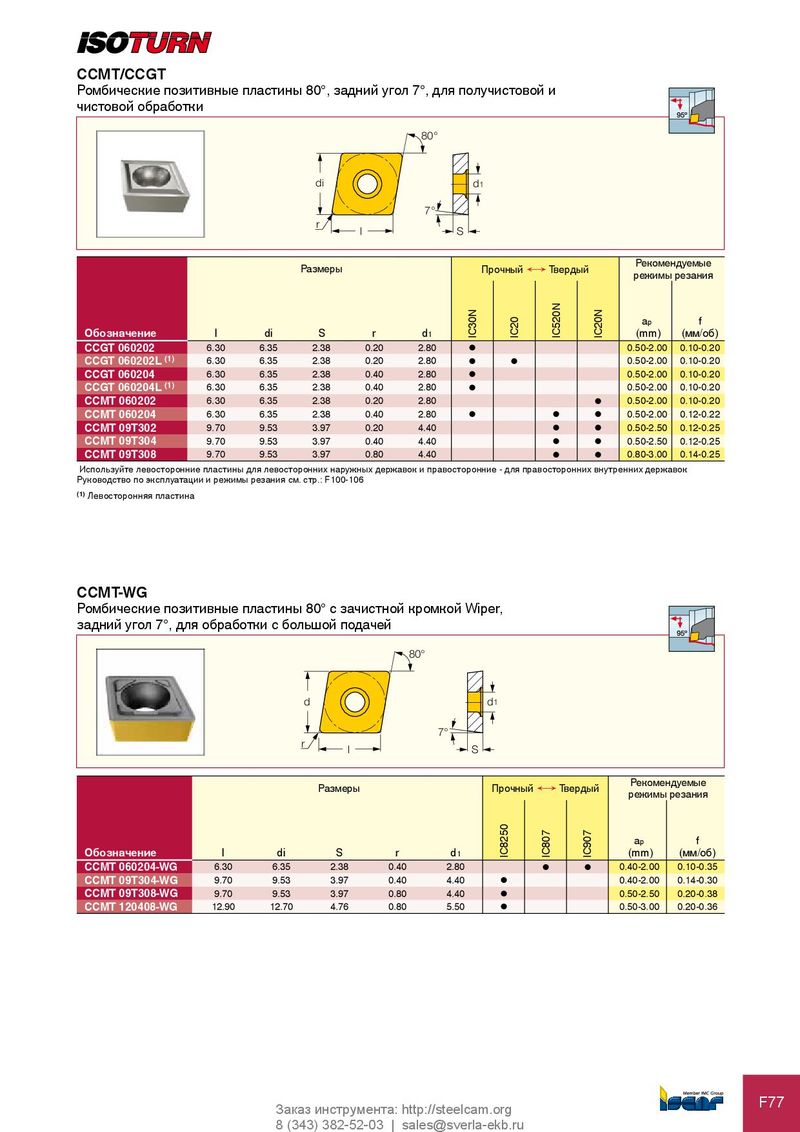

Каталог Iscar расточные системы - страница 77

CCMT/CCGT
Ромбические позитивные пластины 80°, задний угол 7°, для получистовой и
чистовой обработки 95º

80°

di d1
7°
r
l S
Рекомендуемые
Размеры Прочный Ö Твердый
режимы резания


IC520N
IC30N


IC20N
ap f


IC20
Обозначение l di S r d1 (mm) (мм/об)
CCGT 060202 6.30 6.35 2.38 0.20 2.80 l 0.50-2.00 0.10-0.20
CCGT 060202L (1) 6.30 6.35 2.38 0.20 2.80 l l 0.50-2.00 0.10-0.20
CCGT 060204 6.30 6.35 2.38 0.40 2.80 l 0.50-2.00 0.10-0.20
CCGT 060204L (1) 6.30 6.35 2.38 0.40 2.80 l 0.50-2.00 0.10-0.20
CCMT 060202 6.30 6.35 2.38 0.20 2.80 l 0.50-2.00 0.10-0.20
CCMT 060204 6.30 6.35 2.38 0.40 2.80 l l l 0.50-2.00 0.12-0.22
CCMT 09T302 9.70 9.53 3.97 0.20 4.40 l l 0.50-2.50 0.12-0.25
CCMT 09T304 9.70 9.53 3.97 0.40 4.40 l l 0.50-2.50 0.12-0.25
CCMT 09T308 9.70 9.53 3.97 0.80 4.40 l l 0.80-3.00 0.14-0.25
Используйте левосторонние пластины для левосторонних наружных державок и правосторонние - для правосторонних внутренних державок
Руководство по эксплуатации и режимы резания см. стр.: F100-106
(1) Левосторонняя пластина


CCMT-WG
Ромбические позитивные пластины 80° с зачистной кромкой Wiper,
задний угол 7°, для обработки с большой подачей 95º

80°

d d1
7°
r
l S

Рекомендуемые
Размеры Прочный Ö Твердый
режимы резания
IC8250

IC807

IC907


ap f
Обозначение l di S r d1 (mm) (мм/об)
CCMT 060204-WG 6.30 6.35 2.38 0.40 2.80 l l 0.40-2.00 0.10-0.35
CCMT 09T304-WG 9.70 9.53 3.97 0.40 4.40 l 0.40-2.00 0.14-0.30
CCMT 09T308-WG 9.70 9.53 3.97 0.80 4.40 l 0.50-2.50 0.20-0.38
CCMT 120408-WG 12.90 12.70 4.76 0.80 5.50 l 0.50-3.00 0.20-0.36
