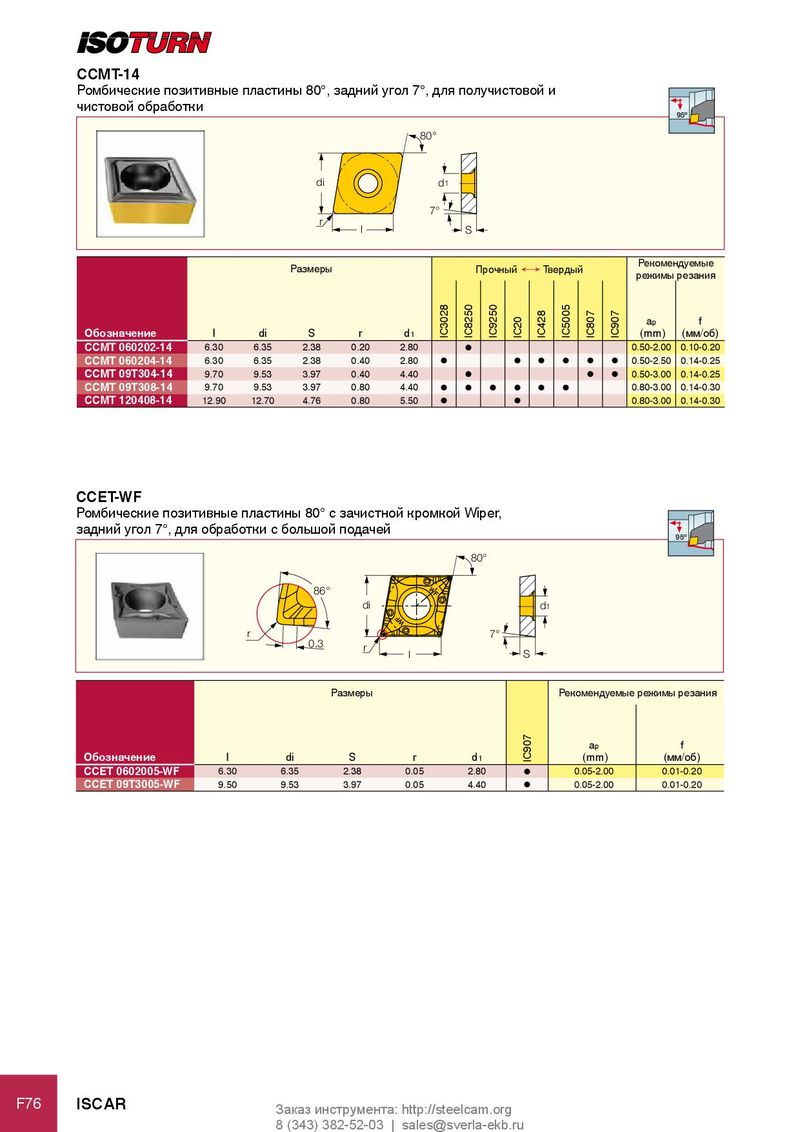

CCMT-14
Ромбические позитивные пластины 80°, задний угол 7°, для получистовой и
чистовой обработки
95º
80°
di d1
7°
r
l S
Рекомендуемые Размеры Прочный Ö Твердый режимы резания
ap f
| обозначение | l | di | S | r | d1 | (мм/об) (mm) | |||||||
| CCMT 060202-14 | 6.30 | 6.35 | 2.38 | 0.20 | 2.80 | 0.50-2.00 0.10-0.20 | |||||||
| l | |||||||||||||
| CCMT 060204-14 | 6.30 | 6.35 | 2.38 | 0.40 | 2.80 | l | l | l | l | l | l | 0.50-2.50 0.14-0.25 | |
| CCMT 09T304-14 | 9.70 | 9.53 | 3.97 | 0.40 | 4.40 | l | l | l | 0.50-3.00 0.14-0.25 | ||||
| CCMT 09T308-14 | 9.70 | 9.53 | 3.97 | 0.80 | 4.40 | l | l | l l | l | l | 0.80-3.00 0.14-0.30 | ||
| CCMT 120408-14 | 12.90 | 12.70 | 4.76 | 0.80 | 5.50 | 0.80-3.00 0.14-0.30 |
l l
CCET-WF
Ромбические позитивные пластины 80° с зачистной кромкой Wiper,
задний угол 7°, для обработки с большой подачей
95º
80°
86°
di d1
r 7°
0.3 r
l S
Размеры Рекомендуемые режимы резания
a p f
| обозначение | l | di | S | r | d1 | (mm) | (мм/об) | |
| CCET 0602005-WF | 6.30 | 6.35 | 2.38 | 0.05 | 2.80 | 0.05-2.00 | 0.01-0.20 | |
| l | ||||||||
| CCET 09T3005-WF | 9.50 | 9.53 | 3.97 | 0.05 | 4.40 | l | 0.05-2.00 | 0.01-0.20 |
