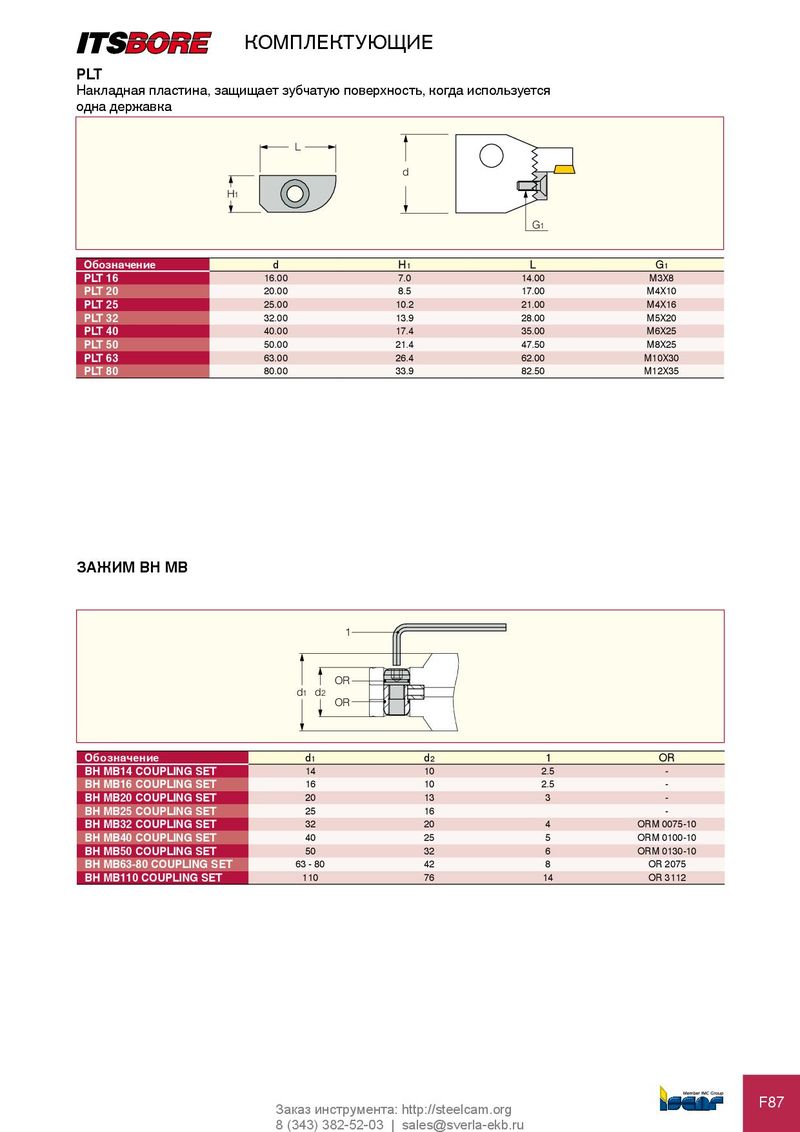

PLT
Накладная пластина, защищает зубчатую поверхность, когда используется
одна державка
| H1 | L | d | |||
| G1 | |||||
| обозначение | d | H1 | L | G1 | |
| PLT 16 | 16.00 | 7.0 | 14.00 | M3X8 | |
| PLT 20 | 20.00 | 8.5 | 17.00 | M4X10 | |
| PLT 25 | 25.00 | 10.2 | 21.00 | M4X16 | |
| PLT 32 | 32.00 | 13.9 | 28.00 | M5X20 | |
| PLT 40 | 40.00 | 17.4 | 35.00 | M6X25 | |
| PLT 50 | 50.00 | 21.4 | 47.50 | M8X25 | |
| PLT 63 | 63.00 | 26.4 | 62.00 | M10X30 | |
| PLT 80 | 80.00 | 33.9 | 82.50 | M12X35 |
ЗаЖиМ BH MB
1
OR d1 d2 OR
| обозначение | d1 | d2 | 1 | OR | |
| BH MB14 COUPLING SET | 14 | 10 | 2.5 | - | |
| BH MB16 COUPLING SET | 16 | 10 | 2.5 | - | |
| BH MB20 COUPLING SET | 20 | 13 | 3 | - | |
| BH MB25 COUPLING SET | 25 | 16 | - | ||
| BH MB32 COUPLING SET | 32 | 20 | 4 | ORM 0075-10 | |
| BH MB40 COUPLING SET | 40 | 25 | 5 | ORM 0100-10 | |
| BH MB50 COUPLING SET | 50 | 32 | 6 | ORM 0130-10 | |
| BH MB63-80 COUPLING SET | 63 - 80 | 42 | 8 | OR 2075 | |
| BH MB110 COUPLING SET | 110 | 76 | 14 | OR 3112 |
