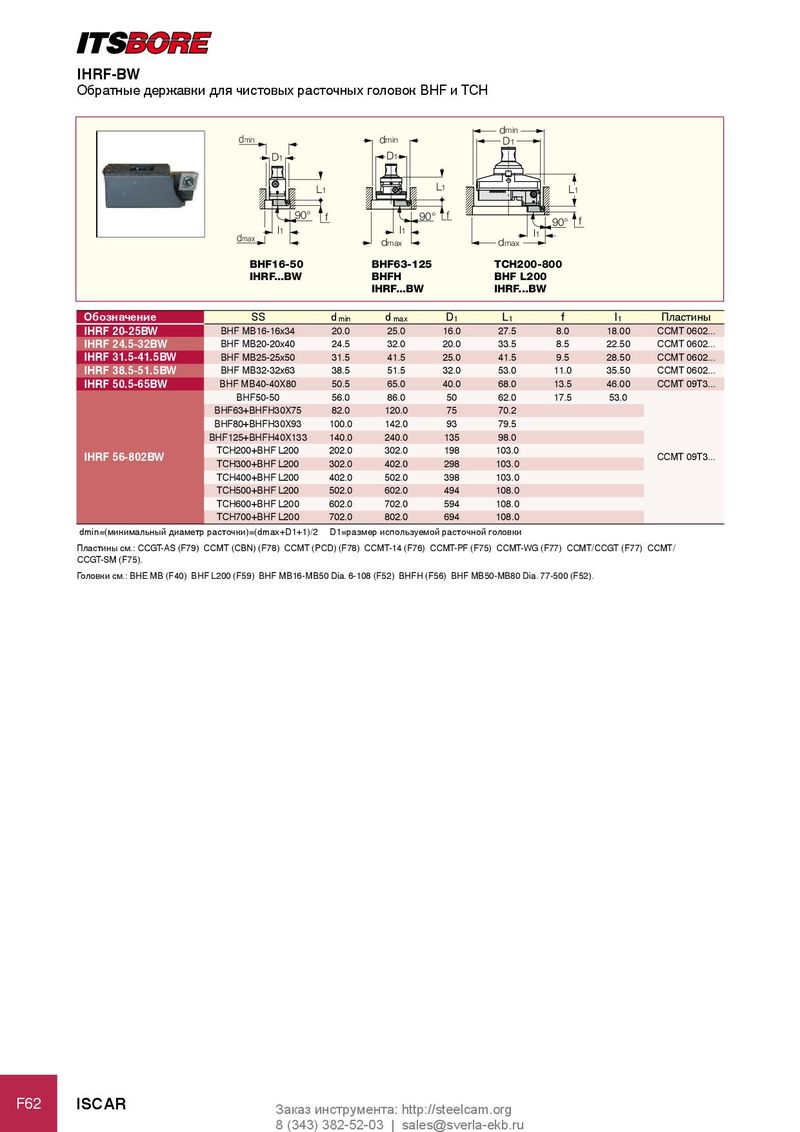

IHRF-BW
Обратные державки для чистовых расточных головок BHF и TCH
| dmin D1 | L1 | D1 dmin L1 | D1 dmin L1 | |||
| 90° l1 dmax BHF16-50 IHRF...BW | f | f dmax l1 90° BHF63-125 BHFH IHRF...BW | 90° dmax l1 f TCH200-800 BHF L200 IHRF...BW | |||
| обозначение | SS | dmin | dmax D1 | L1 f | l1 | Пластины |
| IHRF 20-25BW | BHF MB16-16x34 | 20.0 | 25.0 16.0 | 27.5 8.0 | 18.00 | CCMT 0602... |
| IHRF 24.5-32BW | BHF MB20-20x40 | 24.5 | 32.0 20.0 | 33.5 8.5 | 22.50 | CCMT 0602... |
| IHRF 31.5-41.5BW | BHF MB25-25x50 | 31.5 | 41.5 25.0 | 41.5 9.5 | 28.50 | CCMT 0602... |
| IHRF 38.5-51.5BW | BHF MB32-32x63 | 38.5 | 51.5 32.0 | 53.0 11.0 | 35.50 | CCMT 0602... |
| IHRF 50.5-65BW | BHF MB40-40X80 | 50.5 | 65.0 40.0 | 68.0 13.5 | 46.00 | CCMT 09T3... |
| BHF50-50 | 56.0 | 86.0 50 | 62.0 17.5 | 53.0 | ||
| BHF63+BHFH30X75 | 82.0 | 120.0 75 | 70.2 | |||
| BHF80+BHFH30X93 | 100.0 | 142.0 93 | 79.5 | |||
| BHF125+BHFH40X133 | 140.0 | 240.0 135 | 98.0 | |||
| TCH200+BHF L200 | 202.0 | 302.0 198 | 103.0 | |||
| IHRF 56-802BW | TCH300+BHF L200 | 302.0 | 402.0 298 | 103.0 | CCMT 09T3... | |
| TCH400+BHF L200 | 402.0 | 502.0 398 | 103.0 | |||
| TCH500+BHF L200 | 502.0 | 602.0 494 | 108.0 | |||
| TCH600+BHF L200 | 602.0 | 702.0 594 | 108.0 | |||
| TCH700+BHF L200 | 702.0 | 802.0 694 | 108.0 |
dmin=(минимальный диаметр расточки)=(dmax+D1+1)/2 D1=размер используемой расточной головки Пластины см.: CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/ CCGT-SM (F75). Головки см.: BHE MB (F40) BHF L200 (F59) BHF MB16-MB50 Dia. 6-108 (F52) BHFH (F56) BHF MB50-MB80 Dia. 77-500 (F52).
