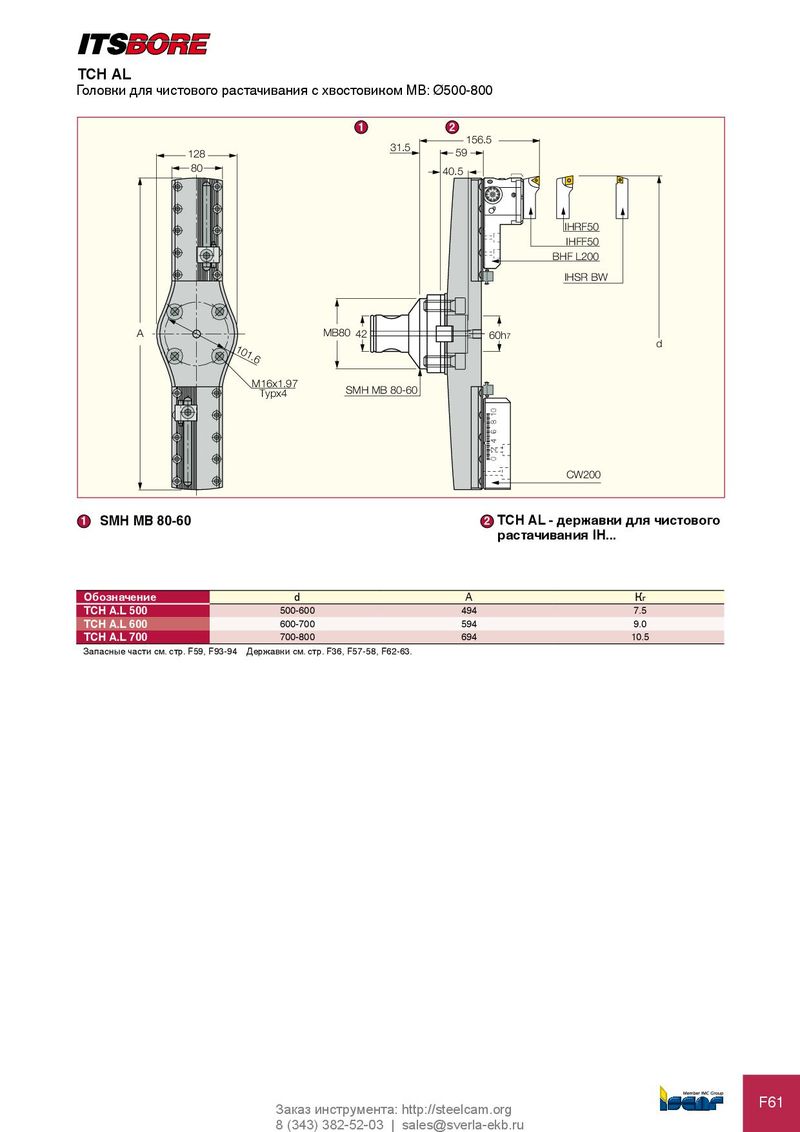

TCH AL
Головки для чистового растачивания с хвостовиком MB: Ø500-800
1 2 156.5 31.5 59 128 80 40.5
IHRF50 IHFF50 BHF L200 IHSR BW
A MB80 42 60h
7 101.6 d
M16x1.97 Typx4 SMH MB 80-60
CW200
1 SMH MB 80-60 2 TCH AL - державки для чистового
растачивания IH...
| обозначение | d | A | Кг |
| TCH A.L 500 | 500-600 | 494 | 7.5 |
| TCH A.L 600 | 600-700 | 594 | 9.0 |
| TCH A.L 700 | 700-800 | 694 | 10.5 |
Запасные части см. стр. F59, F93-94 Державки см. стр. F36, F57-58, F62-63.
