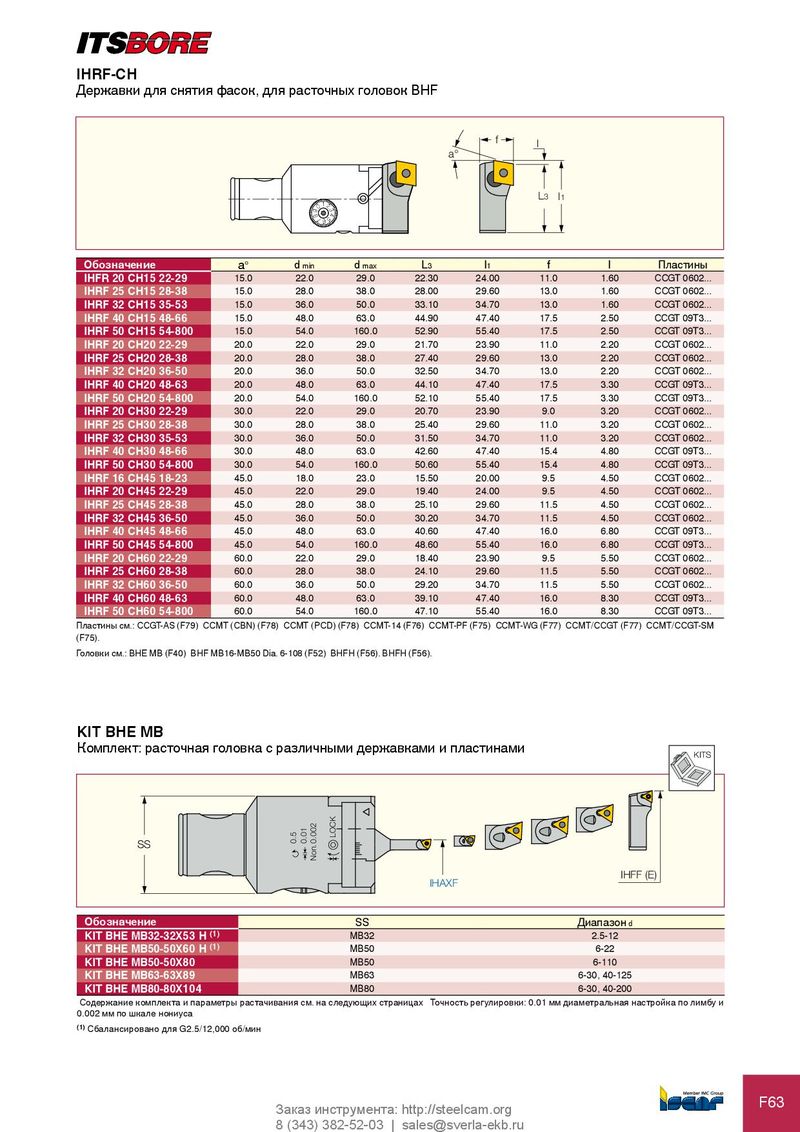

IHRF-CH
Державки для снятия фасок, для расточных головок BHF
| 1 0 9 8 7 6 5 4 3 2 | a° | f | L3 l1 l | ||||||
| обозначение | a° | dmin | dmax | L3 | l1 | f | l | Пластины | |
| IHFR 20 CH15 22-29 | 15.0 | 22.0 | 29.0 | 22.30 | 24.00 | 11.0 | 1.60 | CCGT 0602... | |
| IHRF 25 CH15 28-38 | 15.0 | 28.0 | 38.0 | 28.00 | 29.60 | 13.0 | 1.60 | CCGT 0602... | |
| IHRF 32 CH15 35-53 | 15.0 | 36.0 | 50.0 | 33.10 | 34.70 | 13.0 | 1.60 | CCGT 0602... | |
| IHRF 40 CH15 48-66 | 15.0 | 48.0 | 63.0 | 44.90 | 47.40 | 17.5 | 2.50 | CCGT 09T3... | |
| IHRF 50 CH15 54-800 | 15.0 | 54.0 | 160.0 | 52.90 | 55.40 | 17.5 | 2.50 | CCGT 09T3... | |
| IHRF 20 CH20 22-29 | 20.0 | 22.0 | 29.0 | 21.70 | 23.90 | 11.0 | 2.20 | CCGT 0602... | |
| IHRF 25 CH20 28-38 | 20.0 | 28.0 | 38.0 | 27.40 | 29.60 | 13.0 | 2.20 | CCGT 0602... | |
| IHRF 32 CH20 36-50 | 20.0 | 36.0 | 50.0 | 32.50 | 34.70 | 13.0 | 2.20 | CCGT 0602... | |
| IHRF 40 CH20 48-63 | 20.0 | 48.0 | 63.0 | 44.10 | 47.40 | 17.5 | 3.30 | CCGT 09T3... | |
| IHRF 50 CH20 54-800 | 20.0 | 54.0 | 160.0 | 52.10 | 55.40 | 17.5 | 3.30 | CCGT 09T3... | |
| IHRF 20 CH30 22-29 | 30.0 | 22.0 | 29.0 | 20.70 | 23.90 | 9.0 | 3.20 | CCGT 0602... | |
| IHRF 25 CH30 28-38 | 30.0 | 28.0 | 38.0 | 25.40 | 29.60 | 11.0 | 3.20 | CCGT 0602... | |
| IHRF 32 CH30 35-53 | 30.0 | 36.0 | 50.0 | 31.50 | 34.70 | 11.0 | 3.20 | CCGT 0602... | |
| IHRF 40 CH30 48-66 | 30.0 | 48.0 | 63.0 | 42.60 | 47.40 | 15.4 | 4.80 | CCGT 09T3... | |
| IHRF 50 CH30 54-800 | 30.0 | 54.0 | 160.0 | 50.60 | 55.40 | 15.4 | 4.80 | CCGT 09T3... | |
| IHRF 16 CH45 18-23 | 45.0 | 18.0 | 23.0 | 15.50 | 20.00 | 9.5 | 4.50 | CCGT 0602... | |
| IHRF 20 CH45 22-29 | 45.0 | 22.0 | 29.0 | 19.40 | 24.00 | 9.5 | 4.50 | CCGT 0602... | |
| IHRF 25 CH45 28-38 | 45.0 | 28.0 | 38.0 | 25.10 | 29.60 | 11.5 | 4.50 | CCGT 0602... | |
| IHRF 32 CH45 36-50 | 45.0 | 36.0 | 50.0 | 30.20 | 34.70 | 11.5 | 4.50 | CCGT 0602... | |
| IHRF 40 CH45 48-66 | 45.0 | 48.0 | 63.0 | 40.60 | 47.40 | 16.0 | 6.80 | CCGT 09T3... | |
| IHRF 50 CH45 54-800 | 45.0 | 54.0 | 160.0 | 48.60 | 55.40 | 16.0 | 6.80 | CCGT 09T3... | |
| IHRF 20 CH60 22-29 | 60.0 | 22.0 | 29.0 | 18.40 | 23.90 | 9.5 | 5.50 | CCGT 0602... | |
| IHRF 25 CH60 28-38 | 60.0 | 28.0 | 38.0 | 24.10 | 29.60 | 11.5 | 5.50 | CCGT 0602... | |
| IHRF 32 CH60 36-50 | 60.0 | 36.0 | 50.0 | 29.20 | 34.70 | 11.5 | 5.50 | CCGT 0602... | |
| IHRF 40 CH60 48-63 | 60.0 | 48.0 | 63.0 | 39.10 | 47.40 | 16.0 | 8.30 | CCGT 09T3... | |
| IHRF 50 CH60 54-800 | 60.0 | 54.0 | 160.0 | 47.10 | 55.40 | 16.0 | 8.30 | CCGT 09T3... |
Пластины см.: CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см.: BHE MB (F40) BHF MB16-MB50 Dia. 6-108 (F52) BHFH (F56). BHFH (F56).
KIT BHE MB
Комплект: расточная головка с различными державками и пластинами
KITS
SS
IHFF (E)
IHAXF
| обозначение | SS | Диапазон d | |
| KIT BHE MB32-32X53 H (1) | MB32 | 2.5-12 | |
| KIT BHE MB50-50X60 H (1) | MB50 | 6-22 | |
| KIT BHE MB50-50X80 | MB50 | 6-110 | |
| KIT BHE MB63-63X89 | MB63 | 6-30, 40-125 | |
| KIT BHE MB80-80X104 | MB80 | 6-30, 40-200 |
Содержание комплекта и параметры растачивания см. на следующих страницах Точность регулировки: 0.01 мм диаметральная настройка по лимбу и 0.002 мм по шкале нониуса (1) Сбалансировано для G2.5/12,000 об/мин
