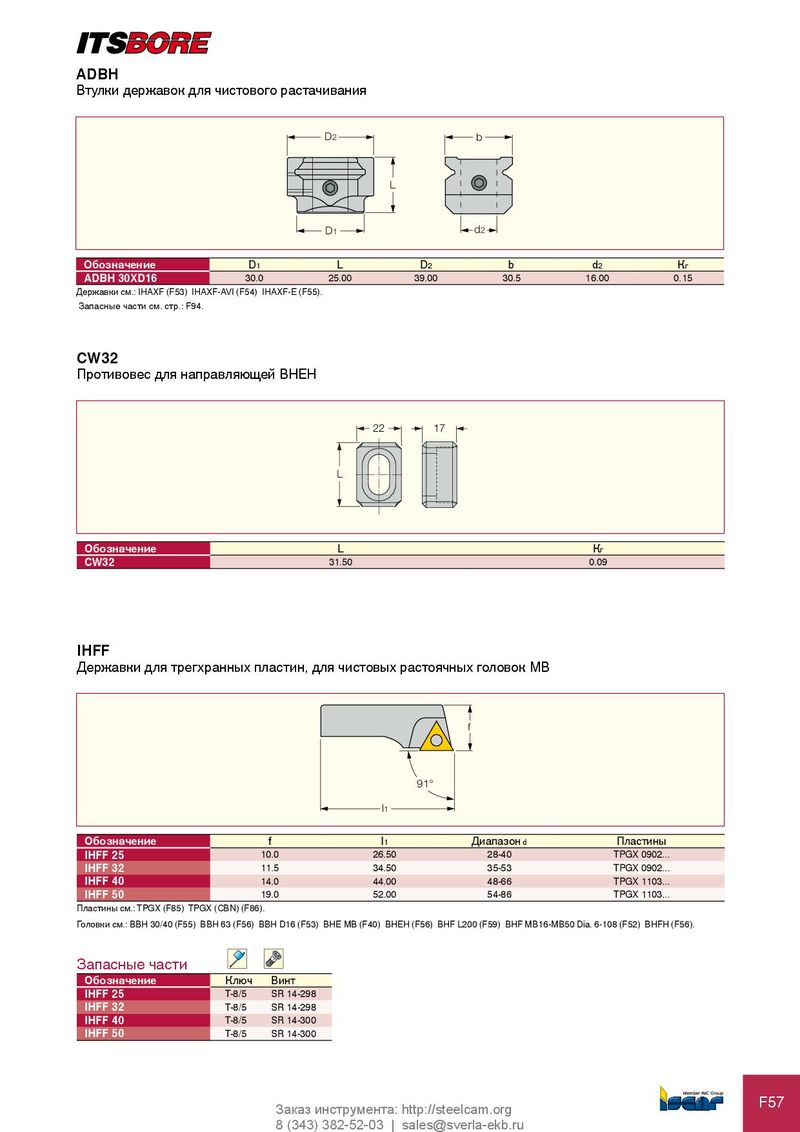

ADBH
Втулки державок для чистового растачивания
D2 b
L
D1 d2
| обозначение | D1 | L | D2 | b | d2 | К г |
| ADBH 30XD16 | 30.0 | 25.00 | 39.00 | 30.5 | 16.00 | 0.15 |
Державки см.: IHAXF (F53) IHAXF-AVI (F54) IHAXF-E (F55). Запасные части см. стр.: F94. CW32 Противовес для направляющей BHEH
22 17
L
| обозначение | L | К г |
| CW32 | 31.50 | 0.09 |
IHFF
Державки для трегхранных пластин, для чистовых растоячных головок MB
f
91° l1
| обозначение | f | l1 | Диапазон d | Пластины | |
| IHFF 25 | 10.0 | 26.50 | 28-40 | TPGX 0902... | |
| IHFF 32 | 11.5 | 34.50 | 35-53 | TPGX 0902... | |
| IHFF 40 | 14.0 | 44.00 | 48-66 | TPGX 1103... | |
| IHFF 50 | 19.0 | 52.00 | 54-86 | TPGX 1103... |
Пластины см.: TPGX (F85) TPGX (CBN) (F86). Головки см.: BBH 30/40 (F55) BBH 63 (F56) BBH D16 (F53) BHE MB (F40) BHEH (F56) BHF L200 (F59) BHF MB16-MB50 Dia. 6-108 (F52) BHFH (F56). Запасные части
| обозначение | Ключ | Винт |
| IHFF 25 | T-8/5 | SR 14-298 |
| IHFF 32 | T-8/5 | SR 14-298 |
| IHFF 40 | T-8/5 | SR 14-300 |
| IHFF 50 | T-8/5 | SR 14-300 |
