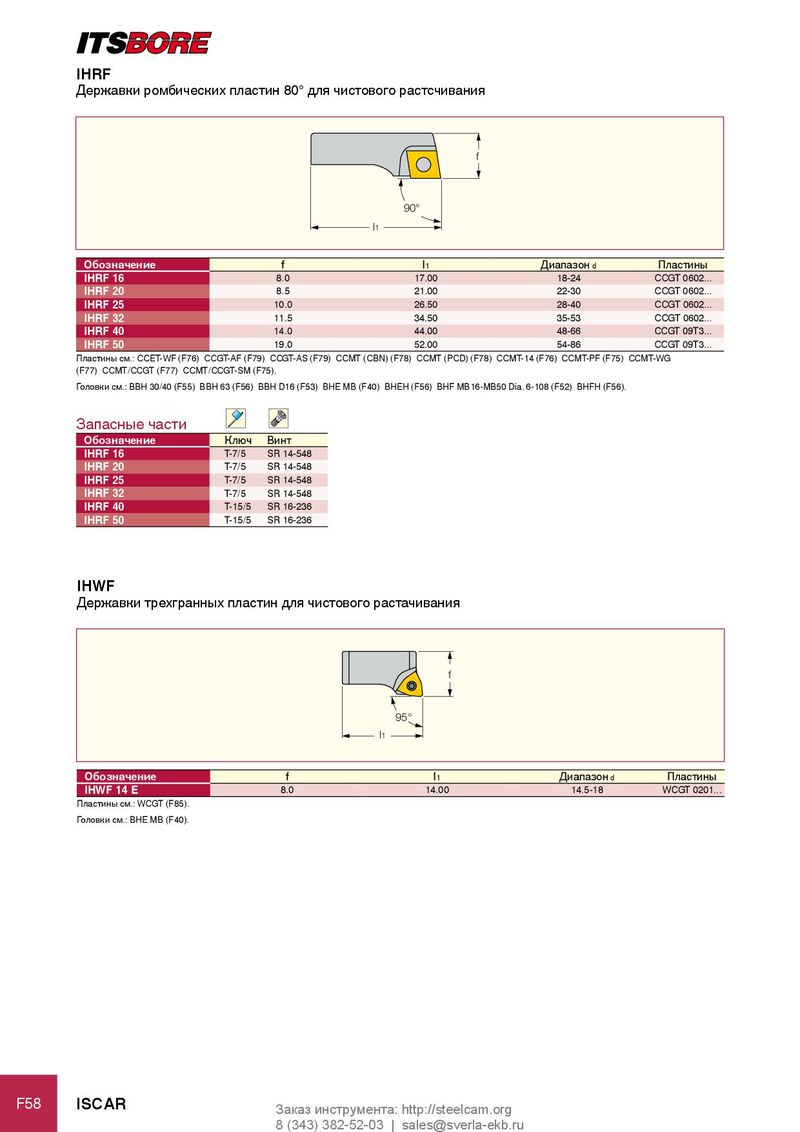

IHRF
Державки ромбических пластин 80° для чистового растсчивания
| l1 90° | f | |||
| обозначение | f | l1 | Диапазонd | Пластины |
| IHRF 16 | 8.0 | 17.00 | 18-24 | CCGT 0602... |
| IHRF 20 | 8.5 | 21.00 | 22-30 | CCGT 0602... |
| IHRF 25 | 10.0 | 26.50 | 28-40 | CCGT 0602... |
| IHRF 32 | 11.5 | 34.50 | 35-53 | CCGT 0602... |
| IHRF 40 | 14.0 | 44.00 | 48-66 | CCGT 09T3... |
| IHRF 50 | 19.0 | 52.00 | 54-86 | CCGT 09T3... |
Пластины см.: CCET-WF (F76) CCGT-AF (F79) CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см.: BBH 30/40 (F55) BBH 63 (F56) BBH D16 (F53) BHE MB (F40) BHEH (F56) BHF MB16-MB50 Dia. 6-108 (F52) BHFH (F56).
Запасные части
| обозначение | Ключ | Винт |
| IHRF 16 | T-7/5 | SR 14-548 |
| IHRF 20 | T-7/5 | SR 14-548 |
| IHRF 25 | T-7/5 | SR 14-548 |
| IHRF 32 | T-7/5 | SR 14-548 |
| IHRF 40 | T-15/5 | SR 16-236 |
| IHRF 50 | T-15/5 | SR 16-236 |
IHWF
Державки трехгранных пластин для чистового растачивания
f
95°
l1
| обозначение | f | l1 | Диапазон d | Пластины | |
| IHWF 14 E | 8.0 | 14.00 | 14.5-18 | WCGT 0201... |
Пластины см.: WCGT (F85). Головки см.: BHE MB (F40).
