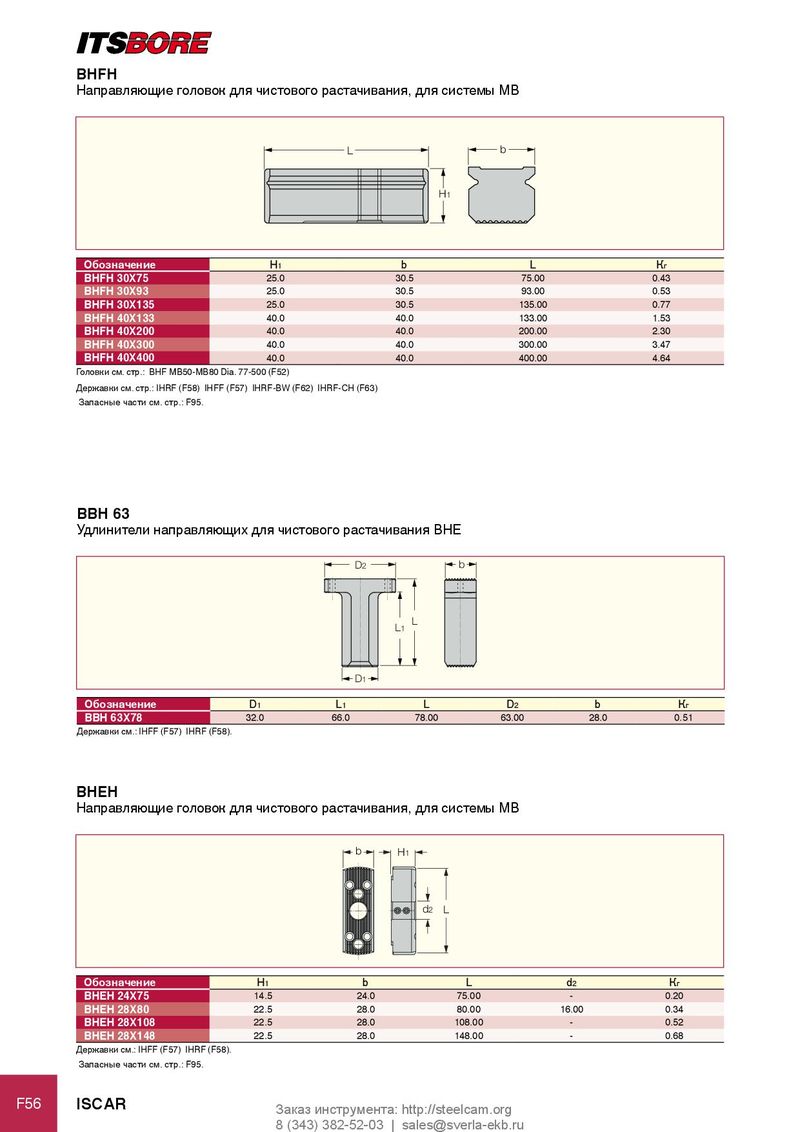

BHFH
Направляющие головок для чистового растачивания, для системы MB
| L | b | ||||
| H1 | |||||
| обозначение | H1 | b | L | Кг | |
| BHFH 30X75 | 25.0 | 30.5 | 75.00 | 0.43 | |
| BHFH 30X93 | 25.0 | 30.5 | 93.00 | 0.53 | |
| BHFH 30X135 | 25.0 | 30.5 | 135.00 | 0.77 | |
| BHFH 40X133 | 40.0 | 40.0 | 133.00 | 1.53 | |
| BHFH 40X200 | 40.0 | 40.0 | 200.00 | 2.30 | |
| BHFH 40X300 | 40.0 | 40.0 | 300.00 | 3.47 | |
| BHFH 40X400 | 40.0 | 40.0 | 400.00 | 4.64 |
Головки см. стр.: BHF MB50-MB80 Dia. 77-500 (F52) Державки см. стр.: IHRF (F58) IHFF (F57) IHRF-BW (F62) IHRF-CH (F63) Запасные части см. стр.: F95.
BBH 63
Удлинители направляющих для чистового растачивания BHE
D2 b
L L1
D1
| обозначение | D1 | L1 | L | D2 | b | Кг |
| BBH 63X78 | 32.0 | 66.0 | 78.00 | 63.00 | 28.0 | 0.51 |
Державки см.: IHFF (F57) IHRF (F58).
BHEH
Направляющие головок для чистового растачивания, для системы MB
| b | H1 | ||||
| L d2 | |||||
| обозначение | H1 | b | L | d2 | Кг |
| BHEH 24X75 | 14.5 | 24.0 | 75.00 | - | 0.20 |
| BHEH 28X80 | 22.5 | 28.0 | 80.00 | 16.00 | 0.34 |
| BHEH 28X108 | 22.5 | 28.0 | 108.00 | - | 0.52 |
| BHEH 28X148 | 22.5 | 28.0 | 148.00 | - | 0.68 |
Державки см.: IHFF (F57) IHRF (F58). Запасные части см. стр.: F95.
