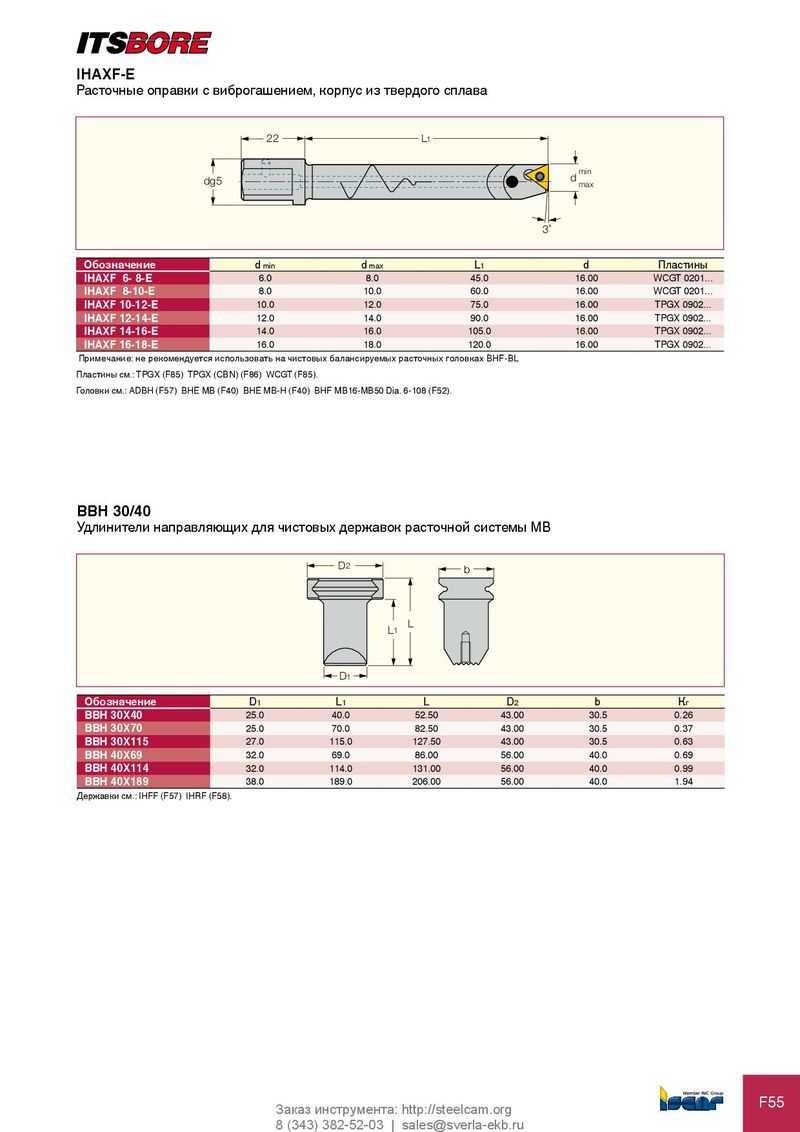

IHAXF-E
Расточные оправки с виброгашением, корпус из твердого сплава
22 L1
dg5
d min
max
3˚
| обозначение | dmin | dmax | L1 | d | Пластины |
| IHAXF 6- 8-E | 6.0 | 8.0 | 45.0 | 16.00 | WCGT 0201... |
| IHAXF 8-10-E | 8.0 | 10.0 | 60.0 | 16.00 | WCGT 0201... |
| IHAXF 10-12-E | 10.0 | 12.0 | 75.0 | 16.00 | TPGX 0902... |
| IHAXF 12-14-E | 12.0 | 14.0 | 90.0 | 16.00 | TPGX 0902... |
| IHAXF 14-16-E | 14.0 | 16.0 | 105.0 | 16.00 | TPGX 0902... |
| IHAXF 16-18-E | 16.0 | 18.0 | 120.0 | 16.00 | TPGX 0902... |
Примечание: не рекомендуется использовать на чистовых балансируемых расточных головках BHF-BL Пластины см.: TPGX (F85) TPGX (CBN) (F86) WCGT (F85). Головки см.: ADBH (F57) BHE MB (F40) BHE MB-H (F40) BHF MB16-MB50 Dia. 6-108 (F52).
BBH 30/40
Удлинители направляющих для чистовых державок расточной системы MB
D2 b
L
L1
D1
| обозначение | D1 | L1 | L | D2 | b | Кг |
| BBH 30X40 | 25.0 | 40.0 | 52.50 | 43.00 | 30.5 | 0.26 |
| BBH 30X70 | 25.0 | 70.0 | 82.50 | 43.00 | 30.5 | 0.37 |
| BBH 30X115 | 27.0 | 115.0 | 127.50 | 43.00 | 30.5 | 0.63 |
| BBH 40X69 | 32.0 | 69.0 | 86.00 | 56.00 | 40.0 | 0.69 |
| BBH 40X114 | 32.0 | 114.0 | 131.00 | 56.00 | 40.0 | 0.99 |
| BBH 40X189 | 38.0 | 189.0 | 206.00 | 56.00 | 40.0 | 1.94 |
Державки см.: IHFF (F57) IHRF (F58).
