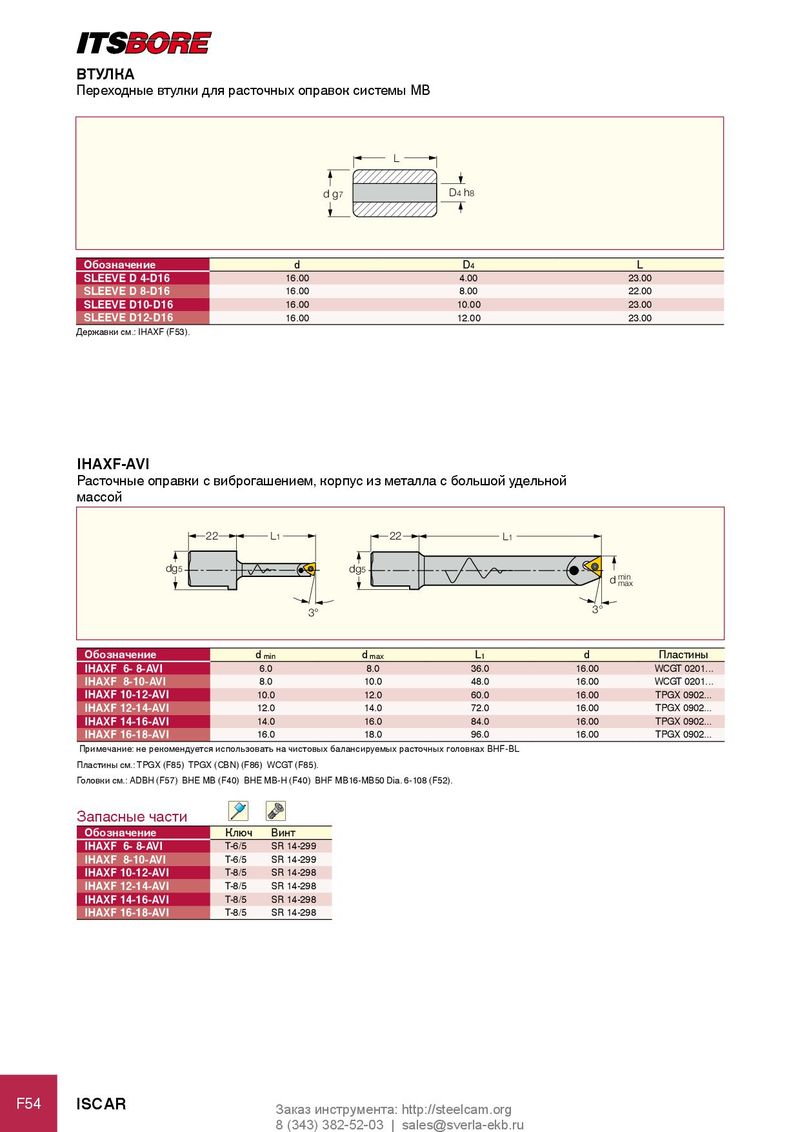

втулКа
Переходные втулки для расточных оправок системы MB
L
d g D4 h8
7
| обозначение | d | D4 | L |
| SLEEVE D 4-D16 | 16.00 | 4.00 | 23.00 |
| SLEEVE D 8-D16 | 16.00 | 8.00 | 22.00 |
| SLEEVE D10-D16 | 16.00 | 10.00 | 23.00 |
| SLEEVE D12-D16 | 16.00 | 12.00 | 23.00 |
Державки см.: IHAXF (F53).
IHAXF-AVI
Расточные оправки с виброгашением, корпус из металла с большой удельной
массой
22 L1 22 L1
dg5 dg5
3°
d min
max
3°
| обозначение | dmin | dmax | L1 | d | Пластины |
| IHAXF 6- 8-AVI | 6.0 | 8.0 | 36.0 | 16.00 | WCGT 0201... |
| IHAXF 8-10-AVI | 8.0 | 10.0 | 48.0 | 16.00 | WCGT 0201... |
| IHAXF 10-12-AVI | 10.0 | 12.0 | 60.0 | 16.00 | TPGX 0902... |
| IHAXF 12-14-AVI | 12.0 | 14.0 | 72.0 | 16.00 | TPGX 0902... |
| IHAXF 14-16-AVI | 14.0 | 16.0 | 84.0 | 16.00 | TPGX 0902... |
| IHAXF 16-18-AVI | 16.0 | 18.0 | 96.0 | 16.00 | TPGX 0902... |
Примечание: не рекомендуется использовать на чистовых балансируемых расточных головках BHF-BL Пластины см.: TPGX (F85) TPGX (CBN) (F86) WCGT (F85). Головки см.: ADBH (F57) BHE MB (F40) BHE MB-H (F40) BHF MB16-MB50 Dia. 6-108 (F52).
Запасные части
| обозначение | Ключ | Винт |
| IHAXF 6- 8-AVI | T-6/5 | SR 14-299 |
| IHAXF 8-10-AVI | T-6/5 | SR 14-299 |
| IHAXF 10-12-AVI | T-8/5 | SR 14-298 |
| IHAXF 12-14-AVI | T-8/5 | SR 14-298 |
| IHAXF 14-16-AVI | T-8/5 | SR 14-298 |
| IHAXF 16-18-AVI | T-8/5 | SR 14-298 |
