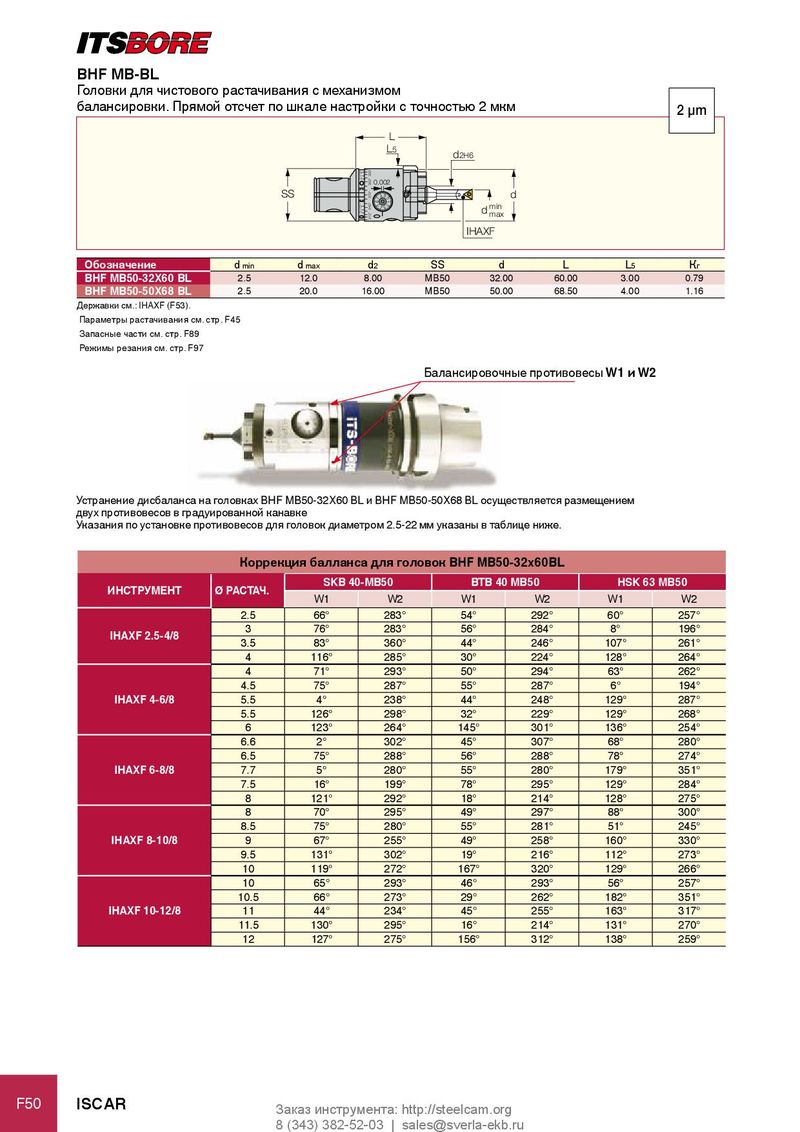

BHF MB-BL
Головки для чистового растачивания с механизмом
балансировки. Прямой отсчет по шкале настройки с точностью 2 мкм 2 µm
L L5 d2H6
0.002 SS d 7 89 01 4 d min max IHAXF
| обозначение | d min | d max | d2 | SS | d | L | L5 | Кг |
| BHF MB50-32X60 BL | 2.5 | 12.0 | 8.00 | MB50 | 32.00 | 60.00 | 3.00 | 0.79 |
| BHF MB50-50X68 BL | 2.5 | 20.0 | 16.00 | MB50 | 50.00 | 68.50 | 4.00 | 1.16 |
Державки см.: IHAXF (F53). Параметры растачивания см. стр. F45 Запасные части см. стр. F89 Режимы резания см. стр. F97
Балансировочные противовесы W1 и W2
Устранение дисбаланса на головках BHF MB50-32X60 BL и BHF MB50-50X68 BL осуществляется размещением двух противовесов в градуированной канавке Указания по установке противовесов для головок диаметром 2.5-22 мм указаны в таблице ниже.
| Коррекц | ия балланс | а для голов | ок BHF MB50 | -32x60BL | ||
| инструМент Ø растач | SKB 40 | -MB50 | BTB 40 | MB50 | HSK 6 | 3 MB50 |
| . | W1 | W2 | W1 | W2 | W1 | W2 |
| 2.5 | 66° | 283° | 54° | 292° | 60° | 257° |
| IHAXF 3 | 76° | 283° | 56° | 284° | 8° | 196° |
| 2.5-4/8 3.5 | 83° | 360° | 44° | 246° | 107° | 261° |
| 4 | 116° | 285° | 30° | 224° | 128° | 264° |
| 4 | 71° | 293° | 50° | 294° | 63° | 262° |
| 4.5 | 75° | 287° | 55° | 287° | 6° | 194° |
| IHAXF 4-6/8 5.5 | 4° | 238° | 44° | 248° | 129° | 287° |
| 5.5 | 126° | 298° | 32° | 229° | 129° | 268° |
| 6 | 123° | 264° | 145° | 301° | 136° | 254° |
| 6.6 | 2° | 302° | 45° | 307° | 68° | 280° |
| 6.5 | 75° | 288° | 56° | 288° | 78° | 274° |
| IHAXF 6-8/8 7.7 | 5° | 280° | 55° | 280° | 179° | 351° |
| 7.5 | 16° | 199° | 78° | 295° | 129° | 284° |
| 8 | 121° | 292° | 18° | 214° | 128° | 275° |
| 8 | 70° | 295° | 49° | 297° | 88° | 300° |
| 8.5 | 75° | 280° | 55° | 281° | 51° | 245° |
| IHAXF 8-10/8 9 | 67° | 255° | 49° | 258° | 160° | 330° |
| 9.5 | 131° | 302° | 19° | 216° | 112° | 273° |
| 10 | 119° | 272° | 167° | 320° | 129° | 266° |
| 10 | 65° | 293° | 46° | 293° | 56° | 257° |
| 10.5 | 66° | 273° | 29° | 262° | 182° | 351° |
| IHAXF 10-12/8 11 | 44° | 234° | 45° | 255° | 163° | 317° |
| 11.5 | 130° | 295° | 16° | 214° | 131° | 270° |
| 12 | 127° | 275° | 156° | 312° | 138° | 259° |
