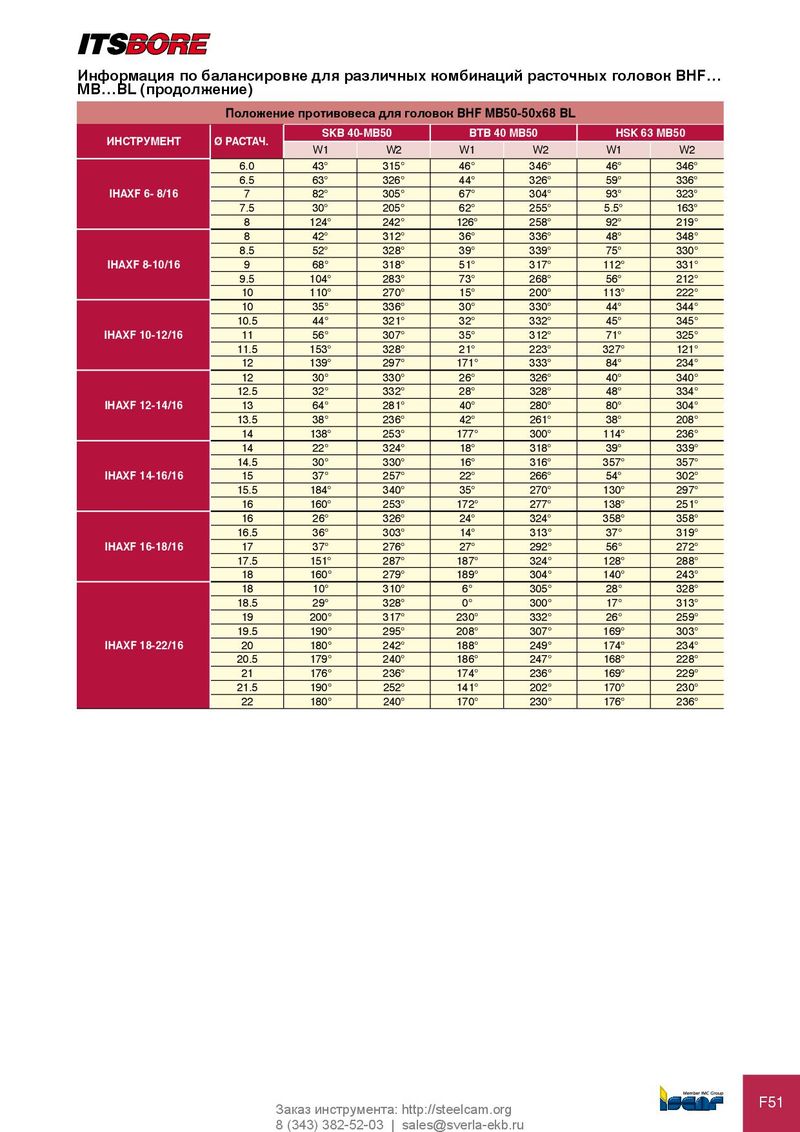

информация по балансировке для различных комбинаций расточных головок BHF…
MB…BL (продолжение)
| Положени | е противов | еса для голо | вок BHF MB | 50-50x68 BL | |||
| инструМент | Ø растач | SKB 40 | -MB50 | BTB 4 | 0 MB50 | HSK 6 | 3 MB50 |
| . | W1 | W2 | W1 | W2 | W1 | W2 | |
| 6.0 | 43° | 315° | 46° | 346° | 46° | 346° | |
| 6.5 | 63° | 326° | 44° | 326° | 59° | 336° | |
| IHAXF 6- 8/16 | 7 | 82° | 305° | 67° | 304° | 93° | 323° |
| 7.5 | 30° | 205° | 62° | 255° | 5.5° | 163° | |
| 8 | 124° | 242° | 126° | 258° | 92° | 219° | |
| 8 | 42° | 312° | 36° | 336° | 48° | 348° | |
| 8.5 | 52° | 328° | 39° | 339° | 75° | 330° | |
| IHAXF 8-10/16 | 9 | 68° | 318° | 51° | 317° | 112° | 331° |
| 9.5 | 104° | 283° | 73° | 268° | 56° | 212° | |
| 10 | 110° | 270° | 15° | 200° | 113° | 222° | |
| 10 | 35° | 336° | 30° | 330° | 44° | 344° | |
| 10.5 | 44° | 321° | 32° | 332° | 45° | 345° | |
| IHAXF 10-12/16 | 11 | 56° | 307° | 35° | 312° | 71° | 325° |
| 11.5 | 153° | 328° | 21° | 223° | 327° | 121° | |
| 12 | 139° | 297° | 171° | 333° | 84° | 234° | |
| 12 | 30° | 330° | 26° | 326° | 40° | 340° | |
| 12.5 | 32° | 332° | 28° | 328° | 48° | 334° | |
| IHAXF 12-14/16 | 13 | 64° | 281° | 40° | 280° | 80° | 304° |
| 13.5 | 38° | 236° | 42° | 261° | 38° | 208° | |
| 14 | 138° | 253° | 177° | 300° | 114° | 236° | |
| 14 | 22° | 324° | 18° | 318° | 39° | 339° | |
| 14.5 | 30° | 330° | 16° | 316° | 357° | 357° | |
| IHAXF 14-16/16 | 15 | 37° | 257° | 22° | 266° | 54° | 302° |
| 15.5 | 184° | 340° | 35° | 270° | 130° | 297° | |
| 16 | 160° | 253° | 172° | 277° | 138° | 251° | |
| 16 | 26° | 326° | 24° | 324° | 358° | 358° | |
| 16.5 | 36° | 303° | 14° | 313° | 37° | 319° | |
| IHAXF 16-18/16 | 17 | 37° | 276° | 27° | 292° | 56° | 272° |
| 17.5 | 151° | 287° | 187° | 324° | 128° | 288° | |
| 18 | 160° | 279° | 189° | 304° | 140° | 243° | |
| 18 | 10° | 310° | 6° | 305° | 28° | 328° | |
| 18.5 | 29° | 328° | 0° | 300° | 17° | 313° | |
| 19 | 200° | 317° | 230° | 332° | 26° | 259° | |
| 19.5 | 190° | 295° | 208° | 307° | 169° | 303° | |
| IHAXF 18-22/16 | 20 | 180° | 242° | 188° | 249° | 174° | 234° |
| 20.5 | 179° | 240° | 186° | 247° | 168° | 228° | |
| 21 | 176° | 236° | 174° | 236° | 169° | 229° | |
| 21.5 | 190° | 252° | 141° | 202° | 170° | 230° | |
| 22 | 180° | 240° | 170° | 230° | 176° | 236° |
